M12分线盒：工业现场信号分配的"神经中枢"

在工业自动化产线中，传感器、执行器、PLC控制器之间的信号传输如同人体的神经网络。而M12分线盒，正是这个网络中不可或缺的"神经中枢"——它将一路主信号精准分配为多路分支，同时保证信号完整性与防护可靠性。

一、什么是M12分线盒？

M12分线盒（M12 Distribution Box）是一种基于M12圆形连接器接口标准的工业信号分配装置。其核心功能是将来自PLC或控制器的单路输入信号，分配为4路、8路甚至更多路的输出信号，每路输出均配备独立的M12接口，可直接插接传感器、电磁阀、指示灯等现场设备。

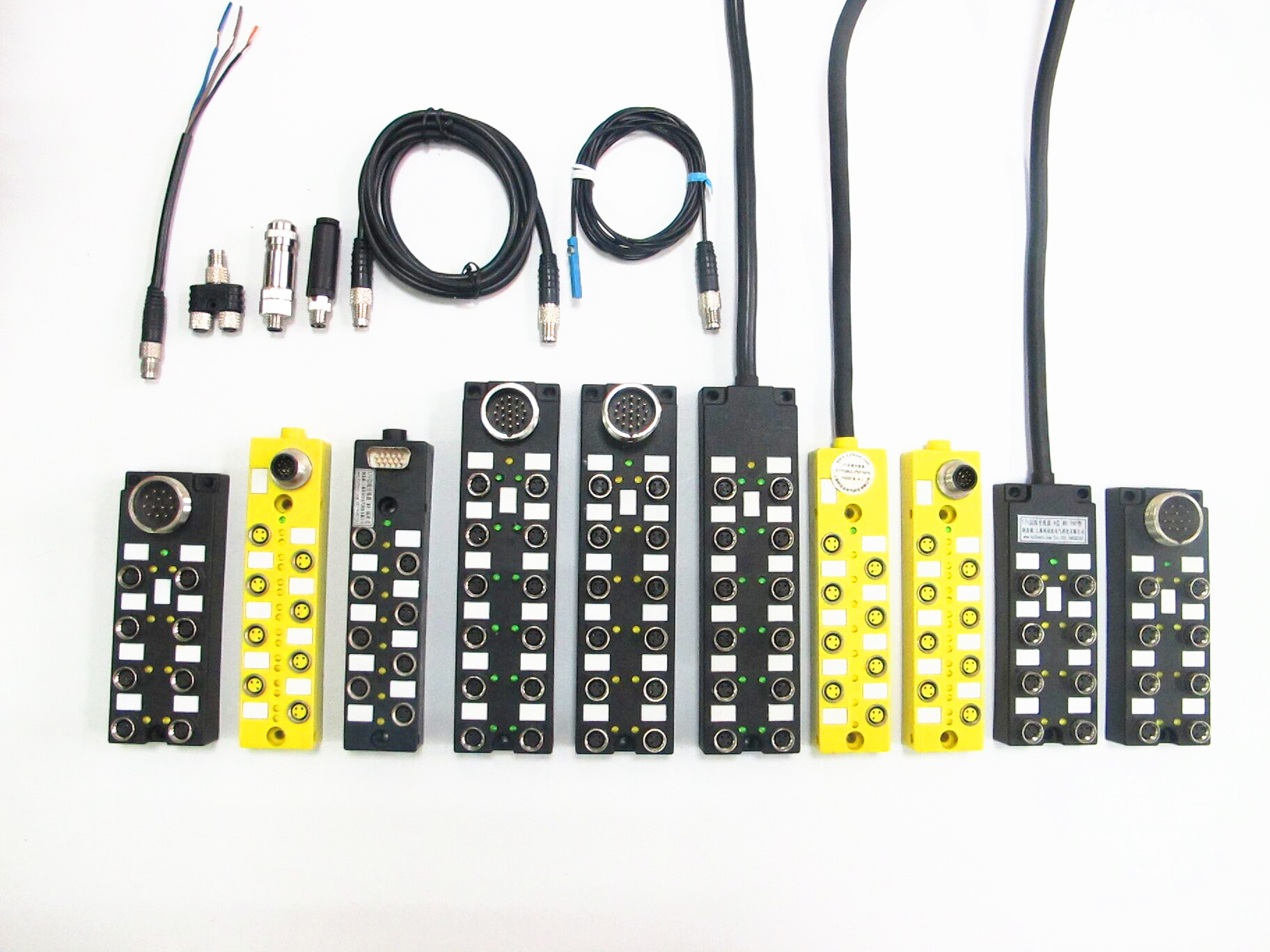

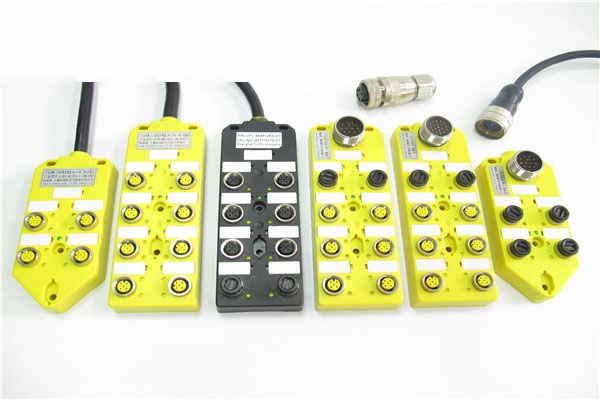

科迎法电气M12分线盒产品线涵盖：
• 4路分线盒（4-port）：适用于小型设备集群
• 8路分线盒（8-port）：适用于中型产线节点
• 16路分线盒（16-port）：适用于大型集中控制场景
• 带LED指示灯版本：实时显示每路通断状态
• 带M12总线输入版本：支持DeviceNet、PROFINET等协议

二、科迎法M12分线盒核心参数详解

| 参数项 | 规格说明 |
|--------|----------|
| 接口标准 | M12 A-coded（传感器/执行器）、B-coded（现场总线） |
| 防护等级 | IP67（IEC 60529），可短时浸水 |
| 额定电压 | 24V DC / 250V AC（依型号） |
| 额定电流 | 单路最大4A / 8A（依型号） |
| 工作温度 | -25℃~+85℃（标准型），-40℃~+105℃（宽温型） |
| 外壳材质 | 压铸锌合金（标准型）/ 不锈钢316L（耐腐蚀型） |
| 密封圈 | 氟橡胶（FKM），耐油耐化学腐蚀 |
| 接线方式 | 螺钉接线 / 弹簧接线 / 焊接型 |
| 认证标准 | CE/LVD、CE/EMC、IP67、RoHS |

三、选型五步法

Step 1：确定分线路数
根据现场传感器/执行器数量选择4路、8路或16路。建议预留20%余量，便于后期扩展。

Step 2：确认接口编码
• 传感器信号 → A-coded（4针/5针）
• 现场总线通信 → B-coded（5针）或D-coded（4针以太网）
• 电源分配 → S-coded（3针+PE）

Step 3：评估环境条件
• 普通车间 → 标准锌合金外壳
• 油污/切削液环境 → 耐油型+不锈钢外壳（参考官网文章：耐油M12分线盒：油污环境中的信号分配专用方案）
• 户外/高湿环境 → IP67+呼吸阀设计
• 矿用/防爆环境 → 本安型防爆分线盒（参考官网矿用连接器文章）

Step 4：选择接线方式
• 现场频繁改动 → 弹簧接线（免工具、可重复插拔）
• 长期固定安装 → 螺钉接线（接触电阻低、稳定性高）
• 高振动环境 → 焊接型（抗振性能最优）

Step 5：确认配套连接器
分线盒只是信号分配节点，还需配套M12连接器完成"最后一公里"连接。科迎法提供全系列M12直头/弯头连接器、屏蔽型连接器、预铸电缆组件，实现一站式配套。

四、典型应用场景

场景一：汽车焊装产线
某汽车主机厂焊装车间，单条产线部署120+个接近开关与光电传感器。采用科迎法8路M12分线盒×15台，将传感器信号集中分配至PLC输入模块，线缆用量减少60%，故障排查时间缩短70%。

场景二：物流分拣系统
某智能仓储物流中心，分拣线每50米设置一个信号分配节点。采用科迎法M12分线盒+总线型输入模块，实现DeviceNet协议信号分配，单节点控制16个光电传感器，布线成本降低45%。

场景三：新能源电池产线
锂电池生产对环境洁净度要求极高。科迎法不锈钢316L外壳分线盒，表面粗糙度Ra≤0.8μm，满足GMP洁净车间要求，同时IP67防护确保电解液蒸汽不侵入。
