新能源汽车高压线束：整车电气系统的"大动脉"

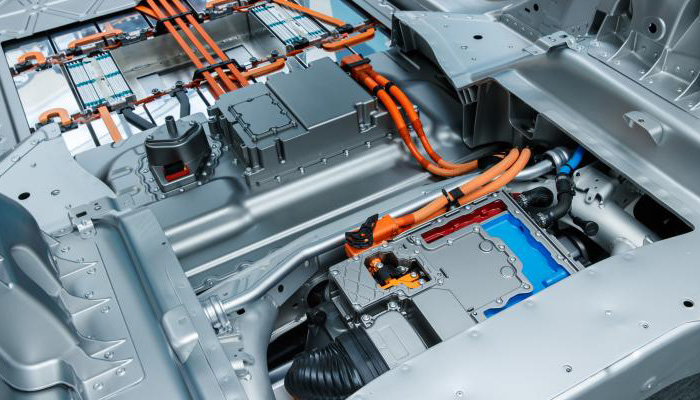

新能源汽车高压系统（电池包、电机、电控、DC-DC、空调压缩机）工作电压300V-800V，峰值电流数百安培。高压线束作为连接核心部件的"大动脉"，
其设计质量直接决定整车的安全性、可靠性和性能。科迎法电气拥有专业的新能源汽车高压线束生产线。
一、设计规范与标准体系
国际标准：ISO 6722、ISO 19642、LV 216、VW 60306
国内标准：GB/T 25085、GB/T 25087、QC/T 1037、GB/T 37133
安全标准：GB/T 18384、ISO 6469、ECE R100
科迎法设计流程：需求分析→拓扑设计→线径计算→屏蔽设计→防护设计→安全设计（HVIL+橙色标识）→样品试制→批量生产
二、材料选型
导体：裸铜（纯度≥99.9%，标准配置）、镀银铜（大电流连接点）、镀镍铜（高温区域）
绝缘：XLPE 125℃（电池包内部）、硅橡胶200℃（电机附近）、EPDM 150℃（底盘涉水）
屏蔽：编织屏蔽≥85%覆盖率（大多数场景）、铝箔+编织双层屏蔽（电机驱动/快充）
护套：波纹管PA6/PP（底盘）、编织护套PET/芳纶（电池包内部）、金属护套（易受撞击区域）
三、生产工艺（8道工序）
① 导体加工：拉丝→绞合→镀层
② 绝缘挤出：高温挤出机，在线测径+火花试验
③ 屏蔽加工：高速编织机，在线覆盖率检测
④ 外护套挤出：共挤出机，在线测径+壁厚检测
⑤ 端子压接：全自动压接机，拉力测试+剖面分析
⑥ 连接器组装：万级洁净车间，气密性+绝缘电阻测试
⑦ 线束总成：3D数模布线，波纹管/扎带/卡扣固定，橙色标识
⑧ 出厂检验：耐压2.5kV/绝缘≥500MΩ/弯曲/振动/拉力/高低温/盐雾/防水/耐油/EMC
四、安全测试（14项）
电气：耐压2.5kV AC/1min无击穿，绝缘电阻≥500MΩ，接触电阻≤0.5mΩ，屏蔽连续性≤10mΩ/m
机械：弯曲1000次无破损，振动8h无松动，拉力≥标准120%，扭转±180°1000次
环境：高低温循环-40℃~+150℃100次，盐雾96h无腐蚀，防水IP67/IP68，耐油168h无膨胀
EMC：传导发射CISPR 25 Class 5，辐射发射CISPR 25 Class 5，大电流注入ISO 11452-4 200mA
五、橙色标识与HVIL高压互锁

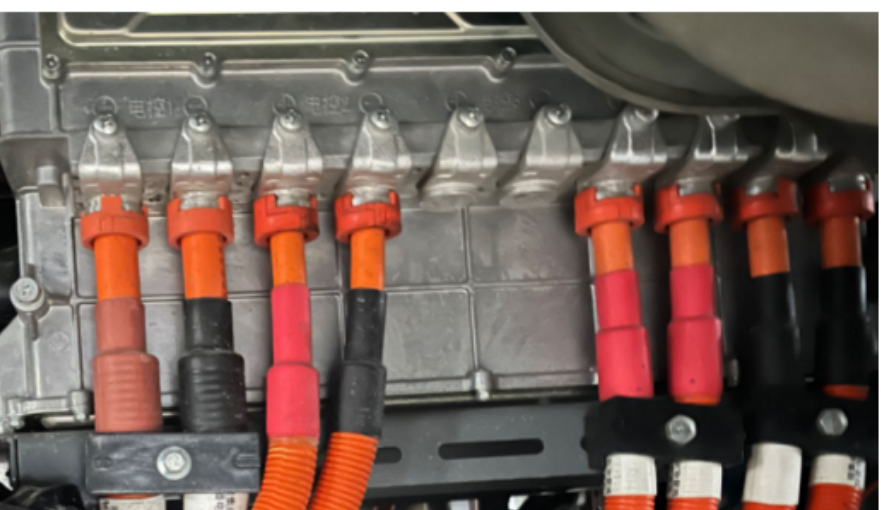

橙色标识：GB/T 18384强制要求，高压线束必须有橙色护套/波纹管/连接器/警示标签
HVIL：连接器内12V低压检测回路，松脱时BMS≤10ms切断高压继电器。科迎法所有高压连接器均集成HVIL针脚。
六、科迎法高压线束产品系列
电池包高压线束：400V/800V，200A-500A，25-95mm²，XLPE绝缘，双层屏蔽，低烟无卤阻燃
电机驱动高压线束：400V/800V，150A-400A峰值600A，16-70mm²，硅橡胶200℃，金属护套
快充高压线束：400V/800V，250A-500A，35-120mm²，XLPE绝缘，TPU护套，耐插拔≥10000次
PDU高压配电盒线束：400V/800V，100A-300A，10-50mm²，XLPE绝缘，多分支集成设计
高压线束方案咨询：17792517254（刘工） | liuhongyan@kyfbest.com | www.kyf-best.com

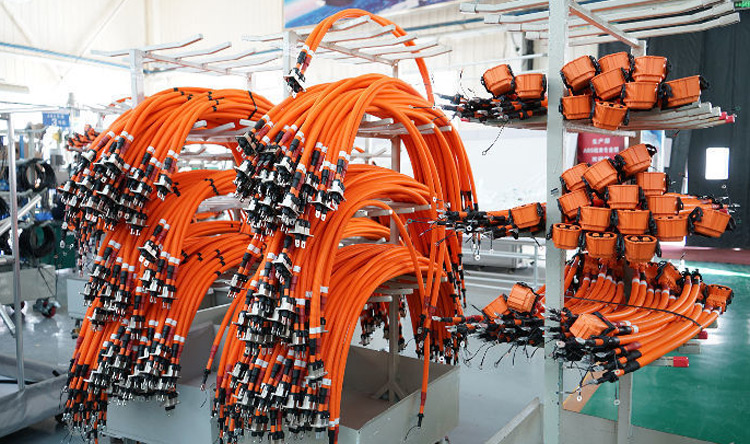

科迎法电气——拥有新能源汽车高压线束生产线和电缆组件生产线，支持非标定制，一件起订。
