分线盒与连接器：不是替代关系，而是共生关系
很多工程师在规划工业自动化系统时，会有一个疑问："既然有了分线盒，还需要连接器吗？"或者"直接全部用连接器点对点连接，是不是更可靠？"
答案是：分线盒与连接器不是二选一的关系，而是像人体的"骨架"与"关节"——分线盒负责信号分配的"骨架架构"，连接器负责设备连接的"灵活关节"。两者协同，才能构建高效、可靠、可维护的工业信号传输系统。
一、系统架构视角：分线盒与连接器的定位
如果把一条工业产线的信号传输系统比作人体的运动系统：
• 分线盒 = 骨架（脊柱/肋骨）
负责信号的主干分配与集中管理，确定信号传输的"拓扑结构"。
• 连接器 = 关节（肩关节/膝关节）
负责设备与主干之间的灵活连接，实现快速插拔、方向调整、角度适配。
• 电缆 = 肌肉与神经
负责信号的物理传输，连接骨架与关节。

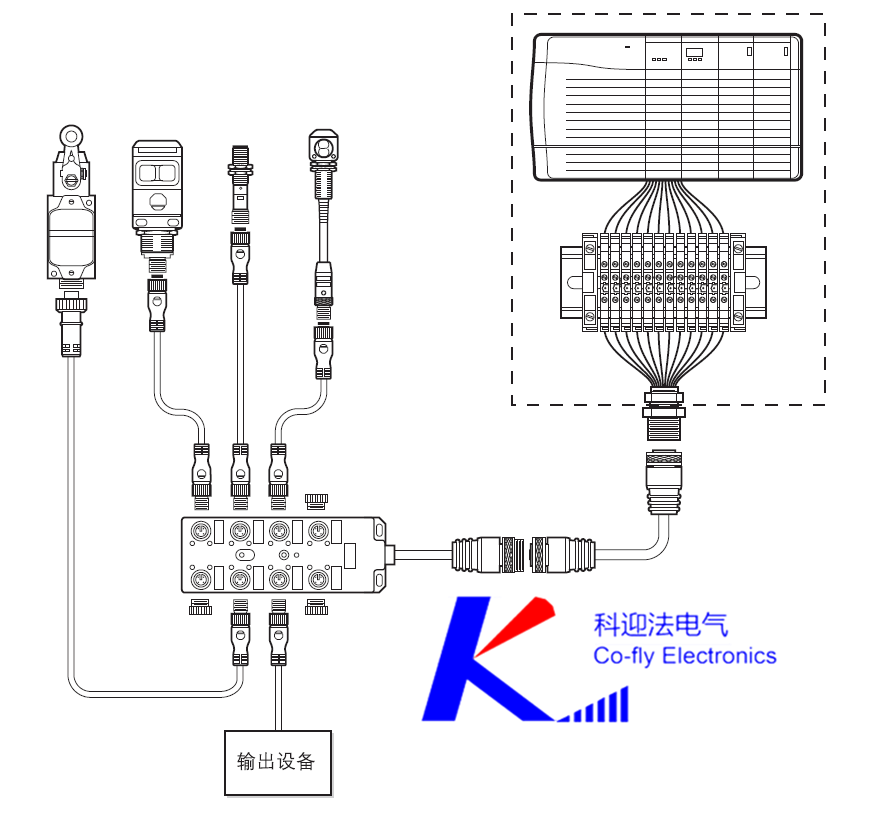

一个完整的信号传输链路通常是：
PLC输出模块 → M12连接器 → 主干电缆 → M12分线盒 → 分支电缆 → M12连接器 → 传感器/执行器

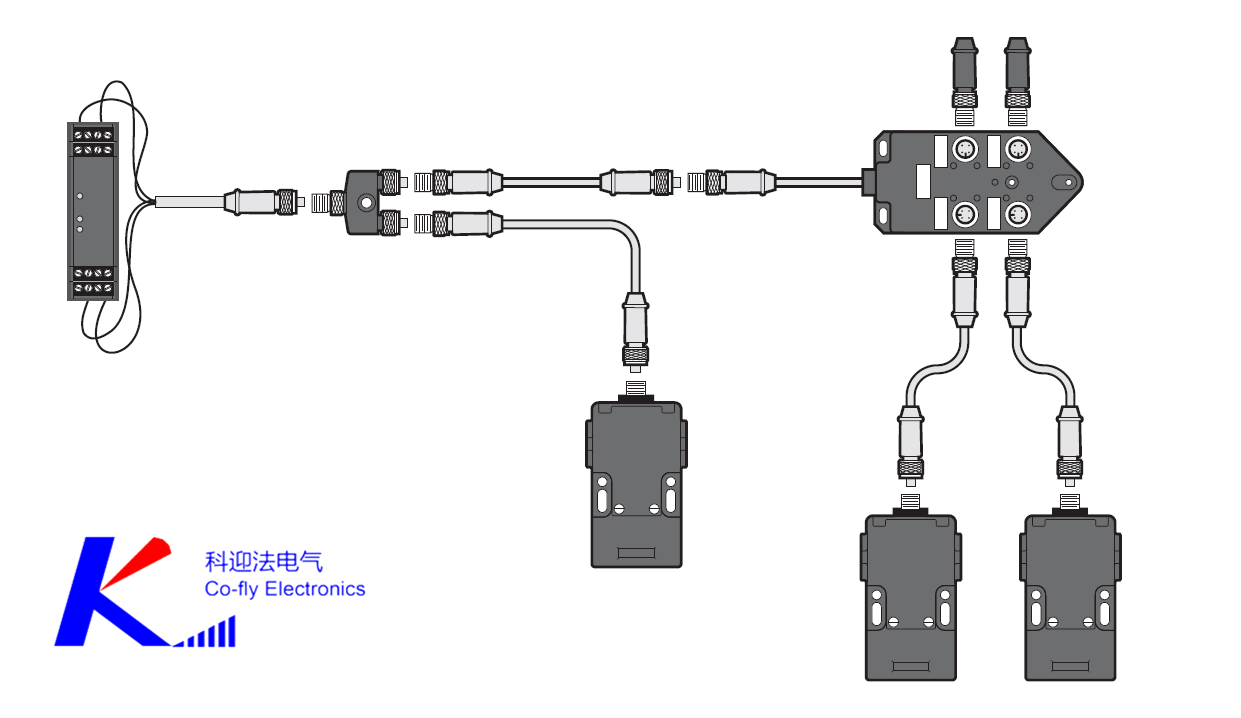

二、信号流向视角：分线盒与连接器的分工
阶段一：信号汇聚（上行）
传感器产生信号 → M12连接器（A-coded，4针）→ 分支电缆 → M12分线盒（8路输入汇聚为1路输出）→ 主干电缆 → M12连接器 → PLC输入模块
阶段二：指令分发（下行）
PLC输出模块 → M12连接器 → 主干电缆 → M12分线盒（1路输入分配为8路输出）→ 分支电缆 → M12连接器 → 电磁阀/指示灯
关键洞察：
• 分线盒解决的是"多对一"和"一对多"的拓扑问题
• 连接器解决的是"点对点"的物理连接问题
• 没有分线盒，线束会指数级增长；没有连接器，设备维护将极其困难
三、选型匹配视角：如何确保分线盒与连接器兼容
匹配维度1：接口标准
分线盒和连接器必须遵循同一接口标准。科迎法全系列产品均基于IEC 61076-2-101 M12标准，确保分线盒与连接器100%兼容。
匹配维度2：编码类型
• 分线盒A-coded → 连接器必须A-coded
• 分线盒B-coded（总线型）→ 连接器必须B-coded
• 分线盒S-coded（电源型）→ 连接器必须S-coded
科迎法提供全编码系列配套产品，避免选型错配。
匹配维度3：防护等级
分线盒IP67 + 连接器IP67 = 系统IP67。如果分线盒IP67但连接器只有IP54，整个链路的最薄弱环节就是IP54。科迎法建议统一采用IP67等级，确保系统整体可靠性。
匹配维度4：材质匹配
• 分线盒不锈钢316L + 连接器不锈钢316L = 耐腐蚀系统
• 分线盒锌合金 + 连接器锌合金 = 经济型系统
• 混用材质可能导致电化学腐蚀，建议统一材质或做绝缘处理
四、科迎法"分线盒+连接器"一站式解决方案
科迎法电气不仅提供分线盒和连接器单品，更提供"分线盒+连接器+电缆"的系统级配套方案：
方案一：标准型经济方案
• 锌合金分线盒 + 锌合金直头连接器 + PVC电缆
• 适用：普通工业车间，成本敏感项目
• 特点：性价比高，交期快
方案二：耐油型工业方案
• 不锈钢316L分线盒 + 不锈钢弯头连接器 + PUR耐油电缆
• 适用：机床、汽车焊装、CNC加工中心
• 特点：耐切削液、耐油污、长寿命
方案三：总线型智能方案
• B-coded总线分线盒 + B-coded总线连接器 + 屏蔽双绞电缆
• 适用：PROFINET、DeviceNet、EtherCAT等现场总线系统
• 特点：支持高速数据传输，抗电磁干扰
方案四：防爆型安全方案
• 本安型防爆分线盒 + 防爆连接器 + 铠装电缆
• 适用：矿山、化工、油气等易燃易爆环境
• 特点：通过国家防爆认证（Ex ia IIC T6），本质安全
五、维护视角：分线盒与连接器的可维护性设计
科迎法在设计分线盒与连接器时，充分考虑了工业现场的维护需求：
• 分线盒LED状态指示：每路通断一目了然，无需万用表逐路测量
• 连接器颜色编码：不同功能用不同颜色区分，防误插
• 快速锁紧结构：M12标准螺纹锁紧，手拧即可，无需工具
• 可更换密封圈：IP67密封圈老化后可单独更换，延长整体寿命
• 模块化设计：分线盒内部PCB可单独更换，外壳复用
