为什么智能产线需要PLC+分线盒模块的协同架构？
在现代智能自动化生产线中，控制系统的架构设计直接决定了产线的响应速度、扩展能力和维护效率。传统的集中式PLC控制（所有IO直接接入PLC本体）面临三大瓶颈：
【瓶颈1：布线复杂】
一条产线可能有数百个传感器、执行器、电磁阀，如果全部拉线到PLC控制柜，线缆长度可达数公里，布线成本高、故障排查难。
【瓶颈2：扩展困难】
产线升级或增加工位时，集中式PLC的IO点数固定，扩展需要更换PLC本体或增加扩展机架，成本高、停机时间长。
【瓶颈3：实时性不足】
集中式架构中，信号从现场传感器→PLC→执行器，传输路径长，响应延迟大（通常>10ms），无法满足高速同步控制（如多相机触发、机器人协同）的需求。
PLC+分线盒模块的分布式架构，通过工业以太网总线（如EtherCAT）将IO模块分散到产线各工位，从根本上解决了这些问题。
科迎法PLC+分线盒模块技术架构
系统架构图
【顶层：PLC主控制器】
• 科迎法PLC主控单元，支持EtherCAT、Profinet、EtherNet/IP等多种总线协议
• 扫描周期：1ms（EtherCAT模式下），满足高速实时控制
• 程序容量：≥128KB，支持复杂逻辑控制和运动控制
• 通讯接口：RJ45以太网×2、RS485×2、USB×1
【中层：EtherCAT总线网络】
• 拓扑结构：线型/星型/树型可选，支持热插拔
• 传输速率：100Mbps全双工，理论节点间延迟<1μs
• 单网段节点数：≤65535个，满足超大型产线需求
• 冗余功能：支持线缆冗余，单点故障不中断通信

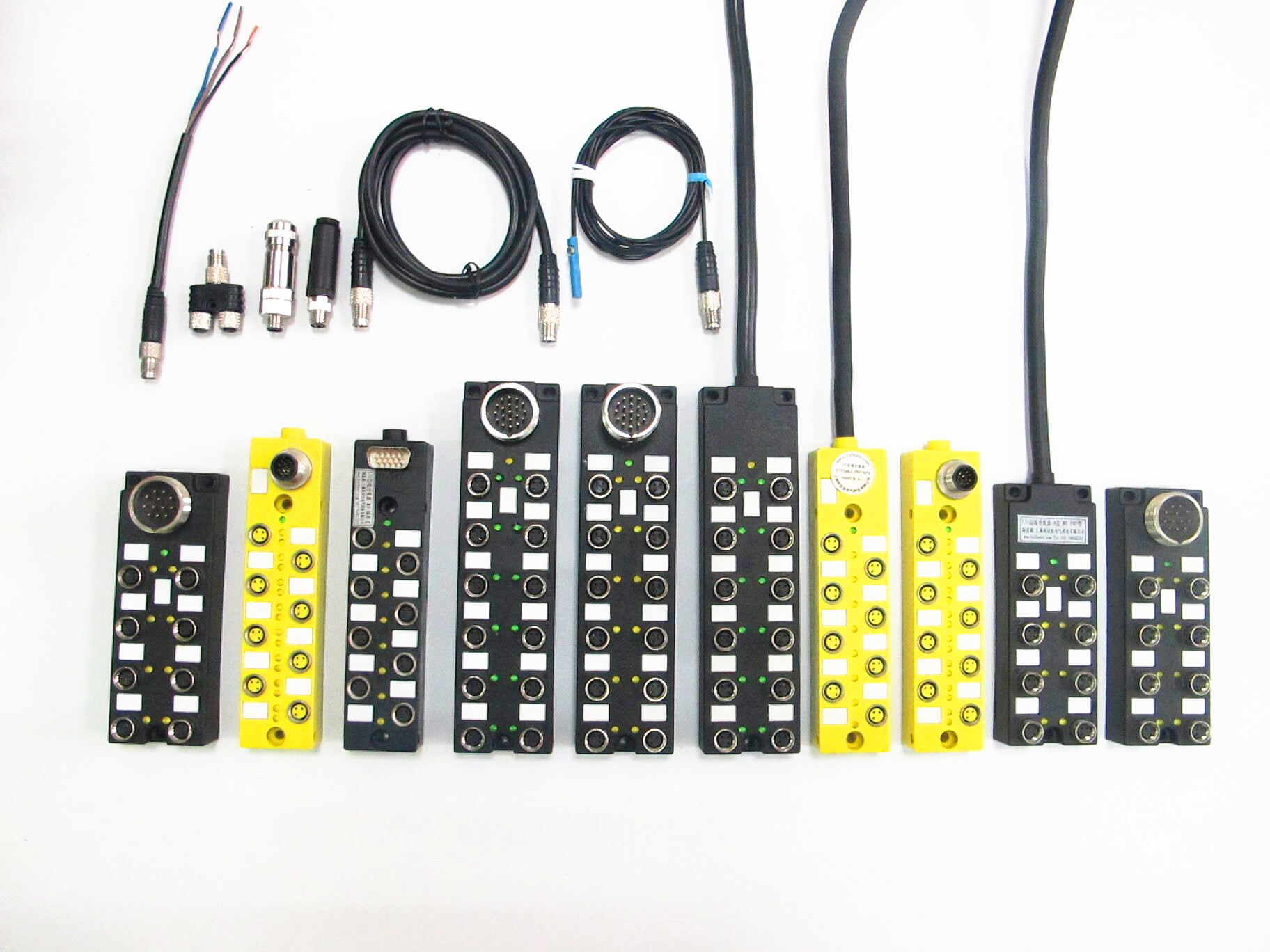

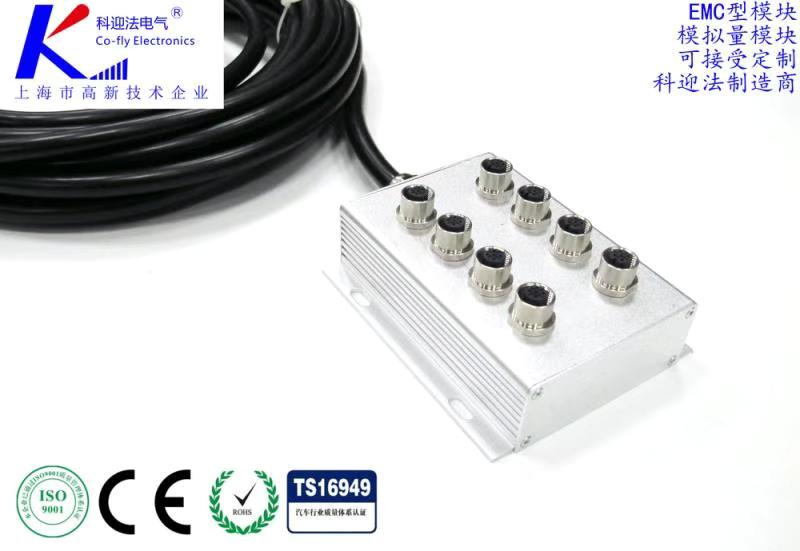

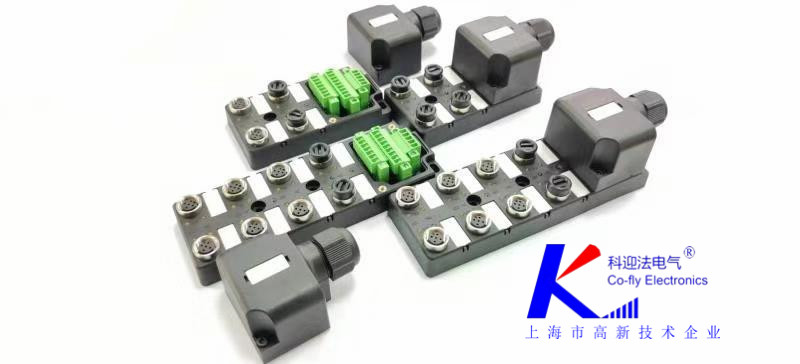

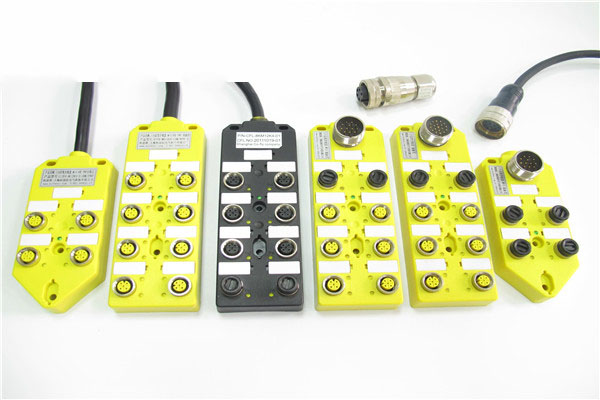

【底层：分线盒模块（分布式IO）】
• 科迎法分线盒模块，支持数字量输入/输出、模拟量输入/输出、温度采集、脉冲计数等多种功能
• 单模块IO点数：16DI/16DO / 8AI/8AO / 4PT100（可选）
• 防护等级：IP67，可直接安装于产线现场，无需控制柜
• 接线方式：插拔式端子，维护更换<2分钟

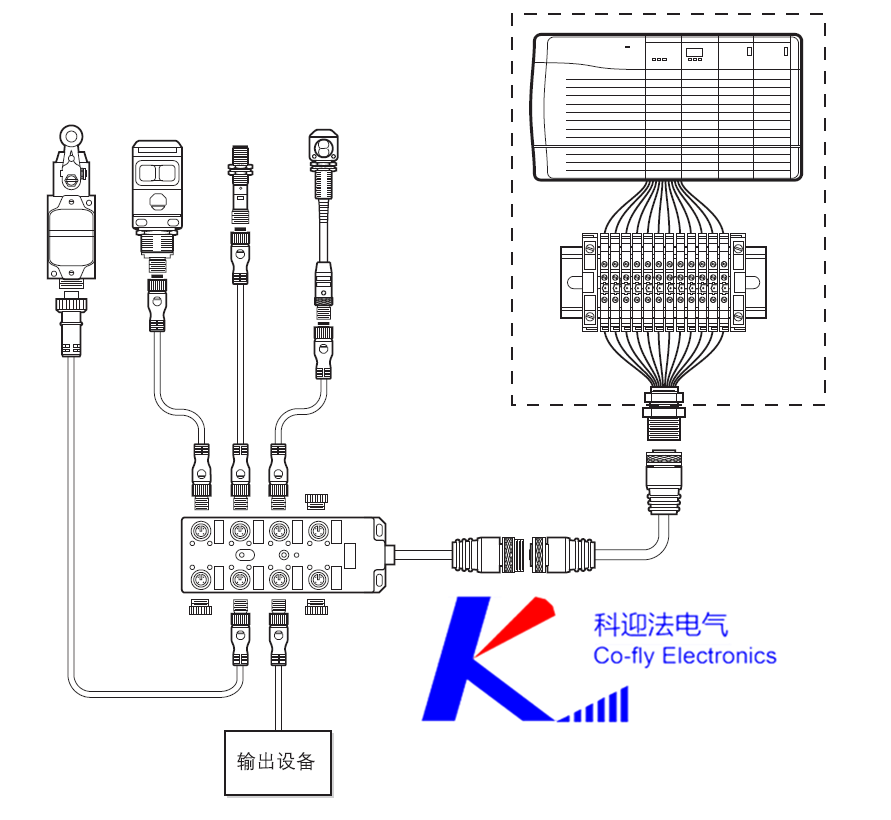

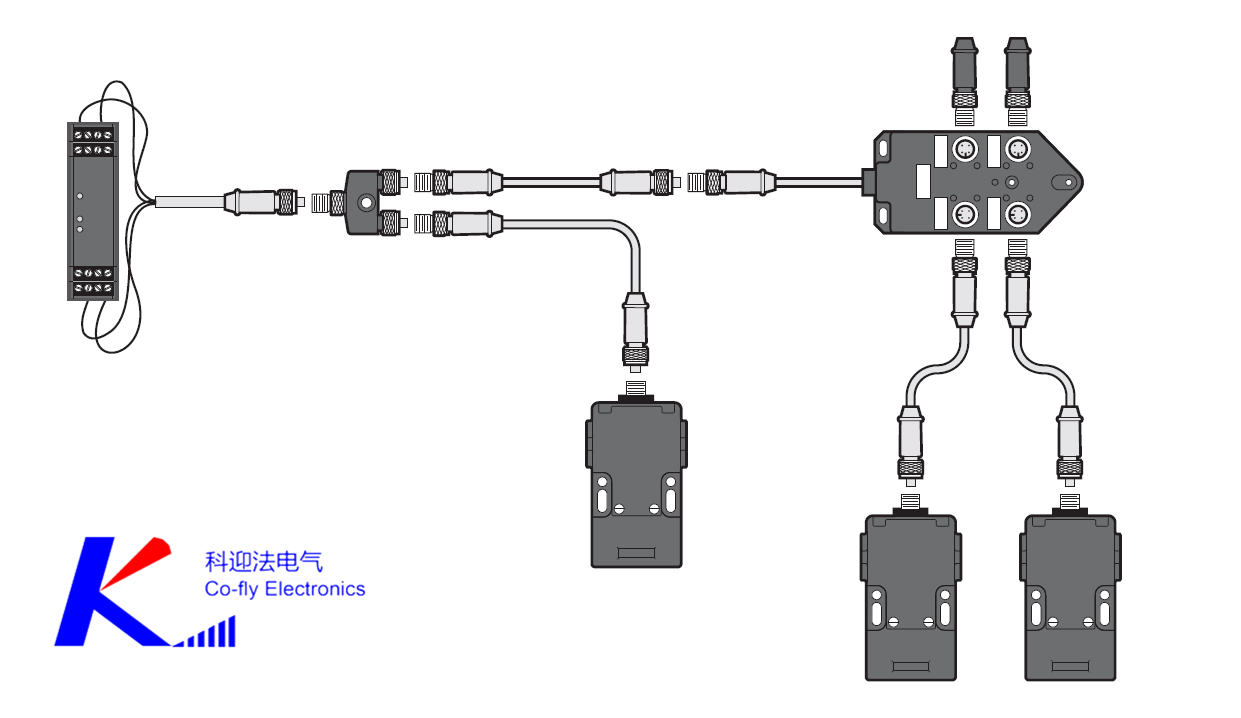

协同工作原理详解
【Step 1：数据采集】
现场传感器（光电开关、接近开关、压力传感器、温度传感器）的信号直接接入就近的分线盒模块。分线盒模块将模拟信号转换为数字信号，通过EtherCAT总线实时上传至PLC。
【Step 2：逻辑运算】
PLC主控制器在1ms扫描周期内完成：
• 读取所有分线盒模块的输入状态
• 执行用户程序（梯形图、结构化文本、功能块）
• 计算输出状态（电磁阀、电机、气缸、指示灯）
【Step 3：指令下发】
PLC将输出指令通过EtherCAT总线实时下发至各分线盒模块。分线盒模块驱动执行器动作，完成控制闭环。
【Step 4：同步机制】
对于需要多轴同步的场景（如视觉检测工位的多相机触发），PLC通过EtherCAT的分布式时钟（Distributed Clock, DC）功能，实现所有分线盒模块的纳秒级同步：
• DC精度：≤100ns（纳秒级）
• 应用示例：5台相机同步触发，时间偏差<1μs，避免运动模糊
分线盒模块的选型要点
根据信号类型选择模块
• 数字量输入（DI）：接光电开关、接近开关、按钮、限位开关，24VDC，干接点/湿接点兼容
• 数字量输出（DO）：接电磁阀、继电器、指示灯，晶体管输出（高速）或继电器输出（大电流）
• 模拟量输入（AI）：接压力传感器、温度传感器、流量计，4-20mA / 0-10V / PT100
• 模拟量输出（AO）：接变频器、伺服驱动器、比例阀，4-20mA / 0-10V
• 脉冲计数：接编码器、光栅尺，支持AB相、CW/CCW、脉冲+方向
根据安装环境选择防护等级
• 控制柜内安装：IP20，成本低，散热好
• 产线现场安装：IP67，防尘防水，直接安装于设备旁，节省线缆
• 高温环境：选宽温型（-40℃~85℃）
• 振动环境：选抗振型（5-2000Hz，50g冲击）
根据扩展需求选择总线协议
• EtherCAT：实时性最高（1ms扫描），适合高速同步控制，科迎法推荐首选
• Profinet：西门子生态兼容，适合已有西门子PLC的产线升级
• EtherNet/IP：罗克韦尔/欧姆龙生态兼容，适合北美市场项目
• Modbus TCP：通用性强，成本低，适合中小型项目
科迎法PLC+分线盒模块在典型产线中的应用
【应用1：视觉检测产线】
• 分线盒模块1（上料工位）：DI接光电开关（检测来料），DO接气缸（定位夹紧）
• 分线盒模块2（检测工位）：DI接相机就绪信号，DO接相机触发信号（5台相机同步）
• 分线盒模块3（下料工位）：DI接检测结果（OK/NG），DO接电磁阀（分拣气缸）
• 单柜PLC通过EtherCAT控制3个分线盒模块，共48路DI+48路DO，扫描周期1ms
【应用2：高低温老化产线】
• 分线盒模块1（温控区）：AI接PT100温度传感器（8路），AO接固态继电器（8路加热控制）
• 分线盒模块2（测试区）：DI接产品状态指示灯，DO接测试夹具气缸
• 分线盒模块3（安全区）：DI接急停按钮、安全门开关、烟雾报警器
• PLC通过PID算法实现±0.5℃温控精度，数据实时上传MES
【应用3：拉拔力测试产线】
• 分线盒模块1（测试工位）：AI接拉拔力传感器（4-20mA），DI接测试开始/结束信号
• 分线盒模块2（工装区）：DO接伺服电机（驱动夹具），DO接指示灯（测试状态）
• 分线盒模块3（数据区）：通过RS485接力值显示器，数据实时记录
