机器视觉检测设备技术原理科普：从CCD成像到AI识别的完整技术链路




机器视觉检测设备技术是利用机器替代人眼进行测量和判断的综合性技术，涉及光学、机械、计算机、模式识别、图像处理、人工智能等多个学科领域。一个完整的视觉检测系统如同人类的视觉系统——相机是"眼睛"，光源是"照明"，算法是"大脑"。本文将从技术原理出发，系统解析视觉检测系统的完整工作流程。

一、机器视觉系统的基本构成

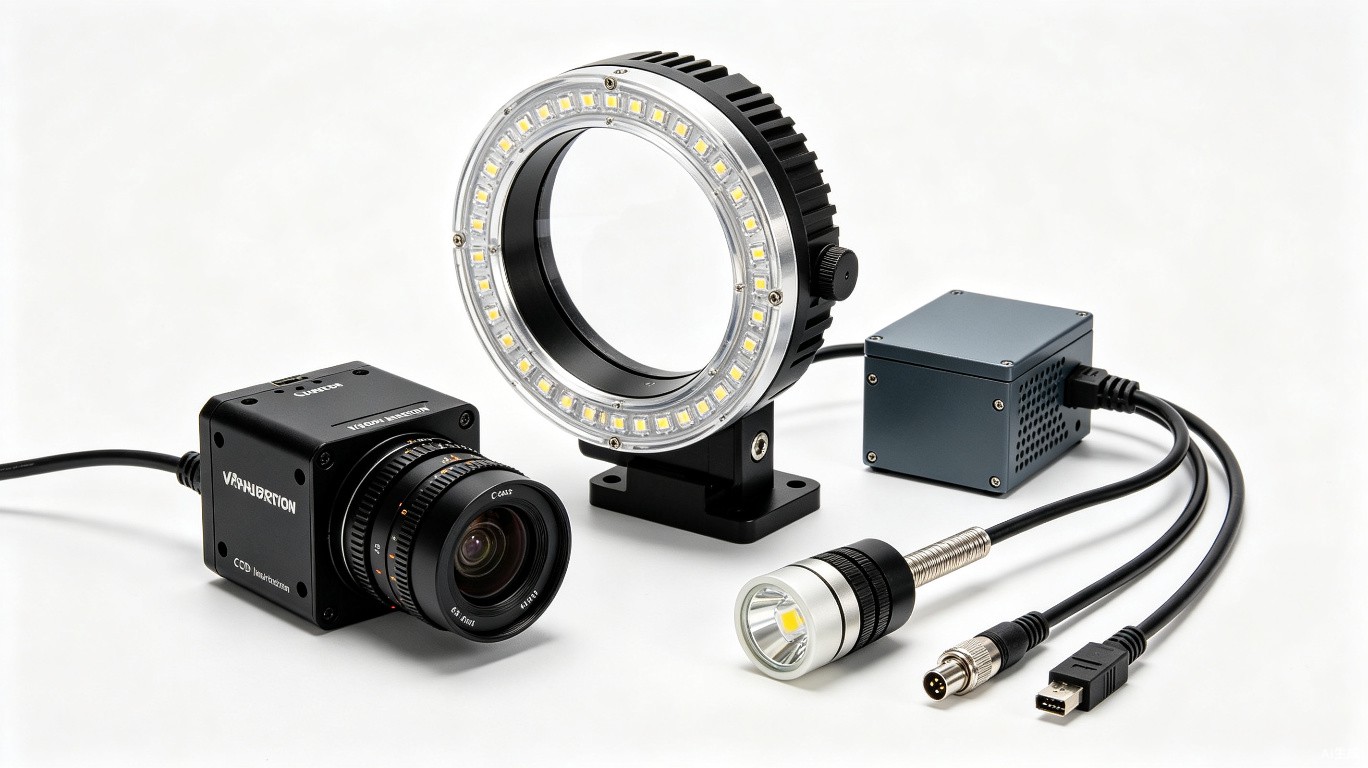

一个典型的工业机器视觉系统由四个核心模块组成：图像采集单元、光照系统、图像处理单元和输出执行单元。这四个模块协同工作，完成从"看见"到"理解"再到"决策"的完整流程。

二、图像采集：CCD与CMOS成像原理

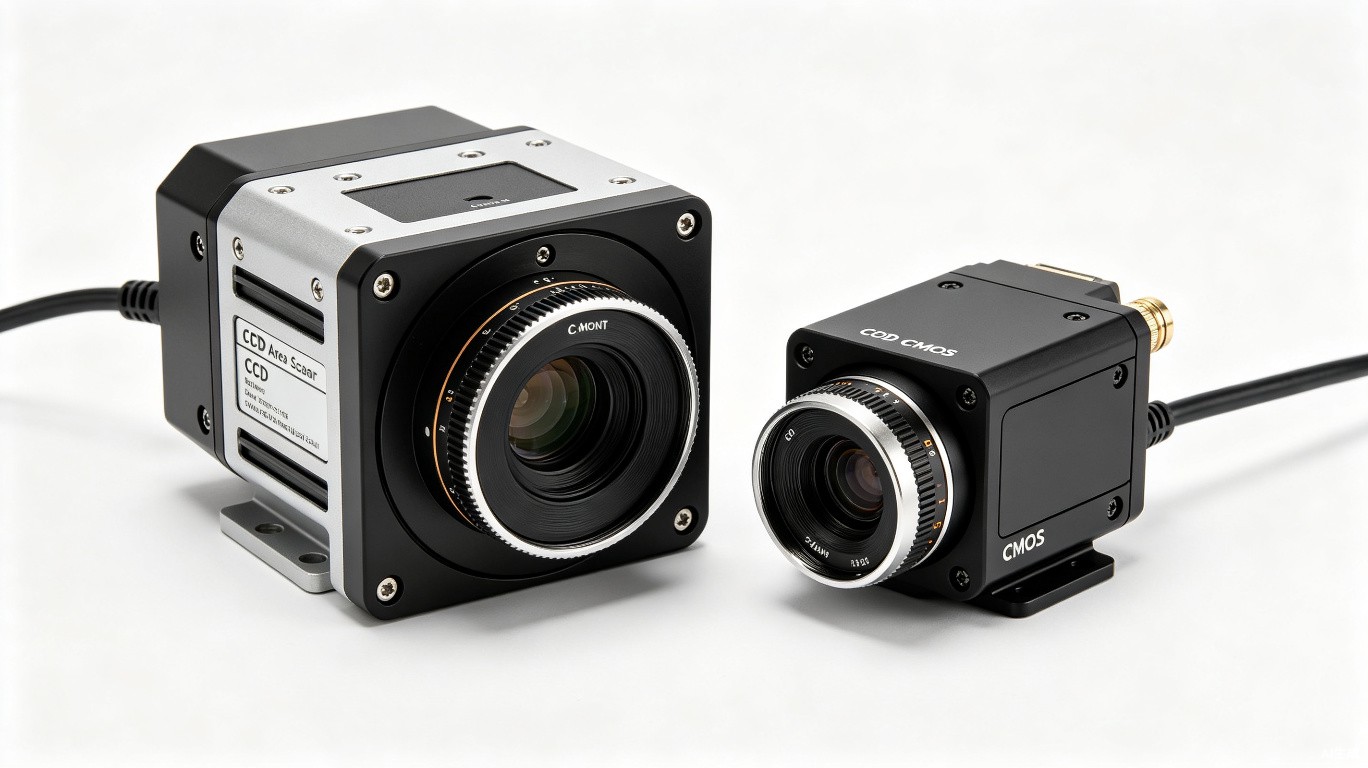

图像采集是视觉检测的第一步，直接决定后续处理的质量。工业相机主要分为CCD（电荷耦合器件）和CMOS（互补金属氧化物半导体）两种类型。

CCD相机通过逐行转移电荷实现信号读出，具有噪声低、动态范围高、图像均匀性好的优点，适合高精度检测场景。CMOS相机每个像素独立集成放大器，具有功耗低、成本低、集成度高的优势，适合高速检测场景。

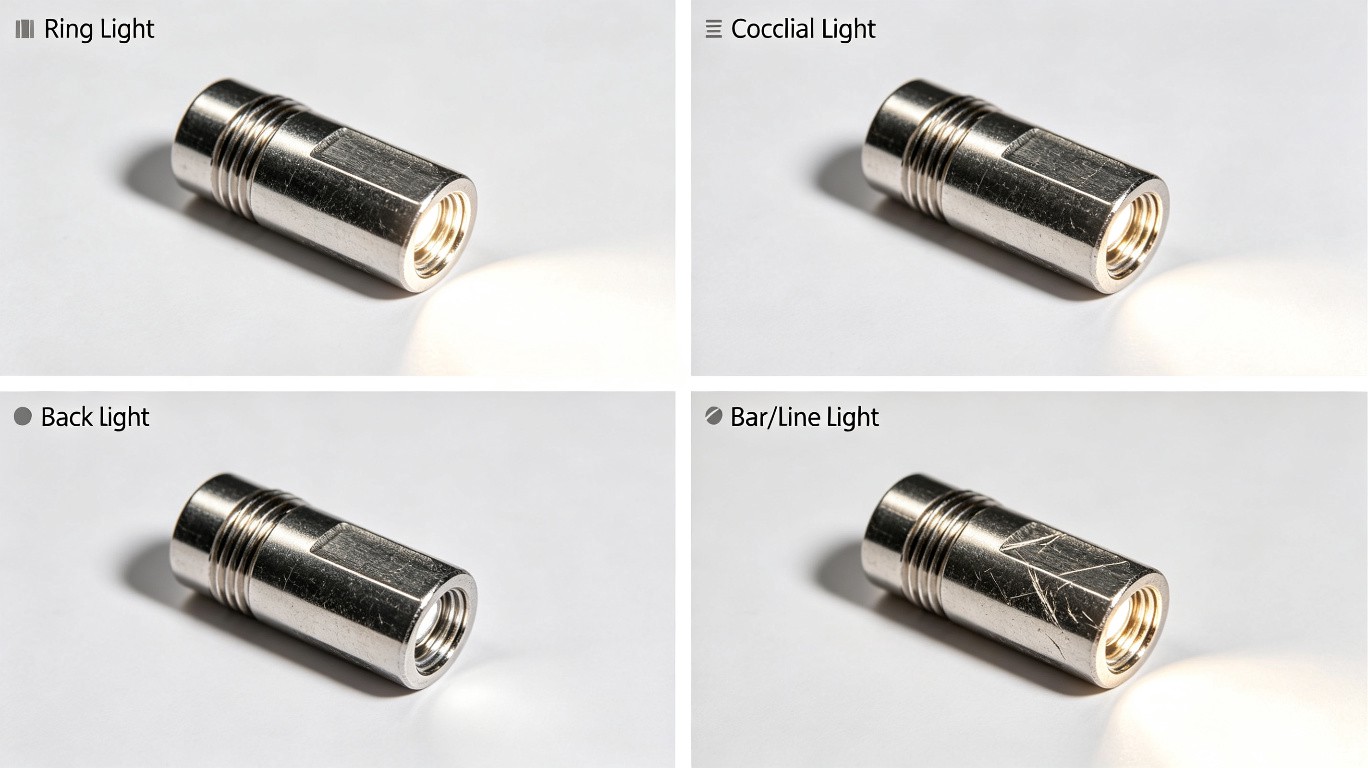

三、光源设计：视觉检测的"灵魂"

光源是视觉检测系统中最容易被忽视却最关键的环节。合适的光源设计可以使缺陷与背景的对比度最大化，从而大幅提升检测精度。业界有句名言："只要打光打得好，视觉项目就成功了一半。"

四、图像预处理：去噪与增强

采集到的原始图像包含噪声、光照不均、几何畸变等问题，需要通过预处理提升图像质量。常用预处理技术包括：

去噪处理：采用高斯滤波、中值滤波或双边滤波去除随机噪声。中值滤波对椒盐噪声（如灰尘颗粒）效果较好，高斯滤波对高斯噪声（如传感器热噪声）效果较好。

光照校正：采用同态滤波或Retinex算法校正不均匀光照，消除因光源角度或物体反光导致的局部过曝/欠曝。

几何校正：通过标定板进行相机标定，建立像素坐标与实际物理坐标的映射关系，消除镜头畸变和透视变形，确保尺寸测量精度。

五、特征提取：从像素到语义

特征提取是将图像中的关键信息从背景中分离出来的过程。传统方法与深度学习方法各有适用场景。

深度学习特征提取则通过卷积神经网络（CNN）自动学习缺陷的层次化特征表示。从低级的边缘、纹理到高级的缺陷模式，无需人工设计特征。常用网络架构包括ResNet、DenseNet用于分类，U-Net、SegNet用于分割，YOLO、Faster R-CNN用于检测与定位。

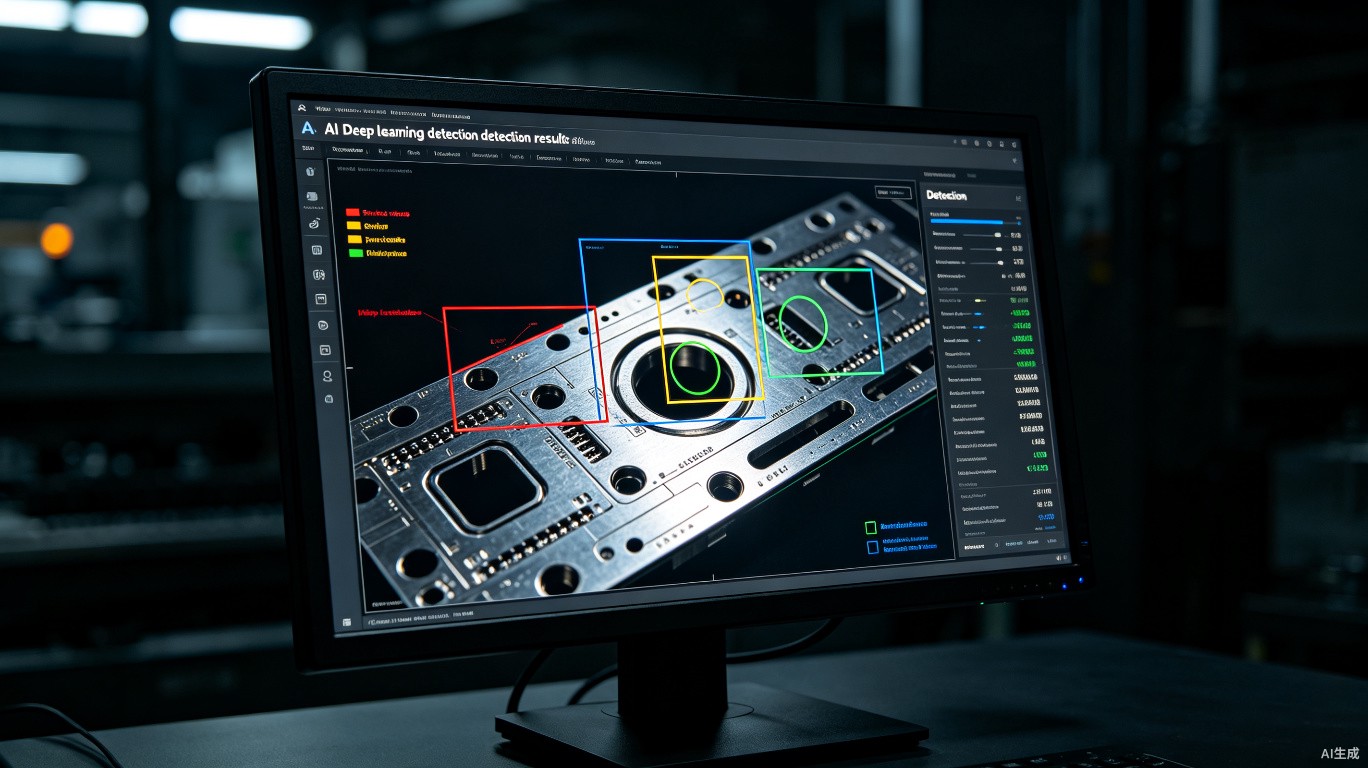

六、深度学习识别：AI赋能视觉检测

深度学习是当前视觉检测领域的主流技术。其核心思想是通过大量标注样本训练神经网络，使其学会识别各种缺陷模式。

以缺陷检测为例，训练过程包括：数据收集（采集大量正常和缺陷样本）、数据标注（人工标注缺陷位置和类型）、模型训练（通过反向传播优化网络参数）、模型验证（在独立测试集上评估性能）、模型部署（将训练好的模型集成到检测系统中）。

七、科迎法电气视觉检测技术特色

科迎法电气深耕视觉检测领域多年，形成了从硬件设计到算法开发的全链条技术能力。核心优势包括：25K超高分辨率线阵CCD成像系统，0.5μm级缺陷检测精度；自研深度学习平台，支持缺陷分类、分割、检测三大任务；多光谱成像技术，结合可见光、紫外、红外实现全方位缺陷检测；边缘AI部署能力，将轻量化模型部署至产线边缘设备，实现毫秒级响应。
