在工业自动化系统中，传感器、执行器、控制器等设备星罗棋布地分布在生产线的各个角落。如果将整个自动化系统比作人体的神经系统，那么分线盒就是连接各个"神经末梢"与"大脑"（PLC控制柜）的关键枢纽。本文将从技术原理出发，系统解析分线盒的工作机制、信号分配逻辑及选型要点。

一、分线盒的诞生背景：为什么要用分线盒？

在PLC控制系统问世后的数年中，所有现场设备都与控制柜直接点对点接线，通常通过端子排实现连接。当设备数量增加时，这种布线方式暴露出三大痛点：

分线盒（Junction Box / Distribution Box）应运而生。其核心思想是"就近汇聚、统一传输"——将分布在同一区域的多个传感器/执行器的线缆先汇聚到分线盒，再通过一根多芯主干电缆连接到控制柜。这一设计将"多对多"的复杂布线简化为"多对一"的清晰结构。

二、分线盒的核心技术原理

分线盒的本质是一个信号分配与转接装置。其内部结构包含三个核心模块：信号分配模块、电源分配模块、状态指示模块。

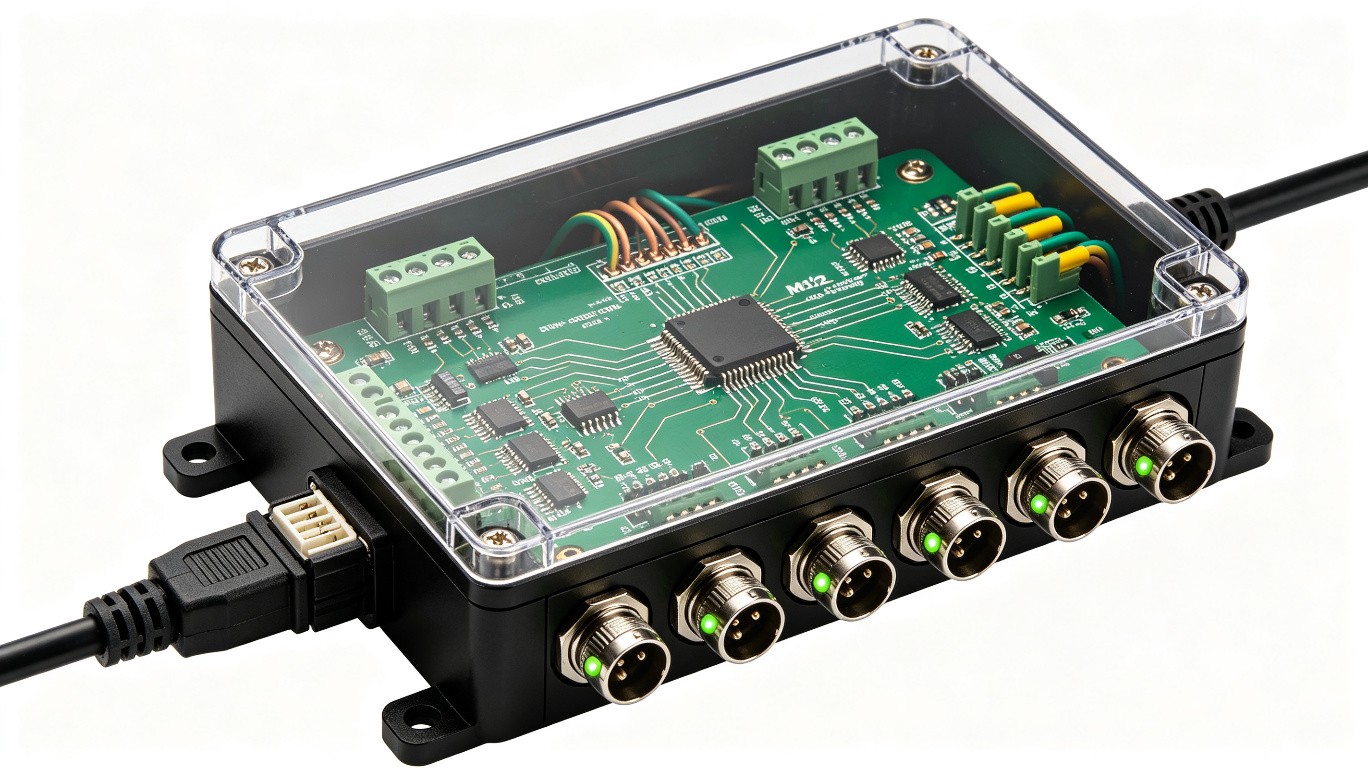

2.1 信号分配模块

信号分配模块是分线盒的核心。以8端口M12分线盒为例，内部通过PCB电路板实现信号的"一进多出"分配。每个端口独立对应一个通道，信号从设备端进入后，通过内部走线汇聚到主干电缆接口，再传输至PLC的I/O模块。

2.2 M8/M12接口标准

分线盒与现场设备的连接通常采用M8或M12圆形连接器。M8接口直径8mm，针数3-8芯，适用于小型传感器；M12接口直径12mm，针数3-17芯，是工业自动化领域的主流选择。

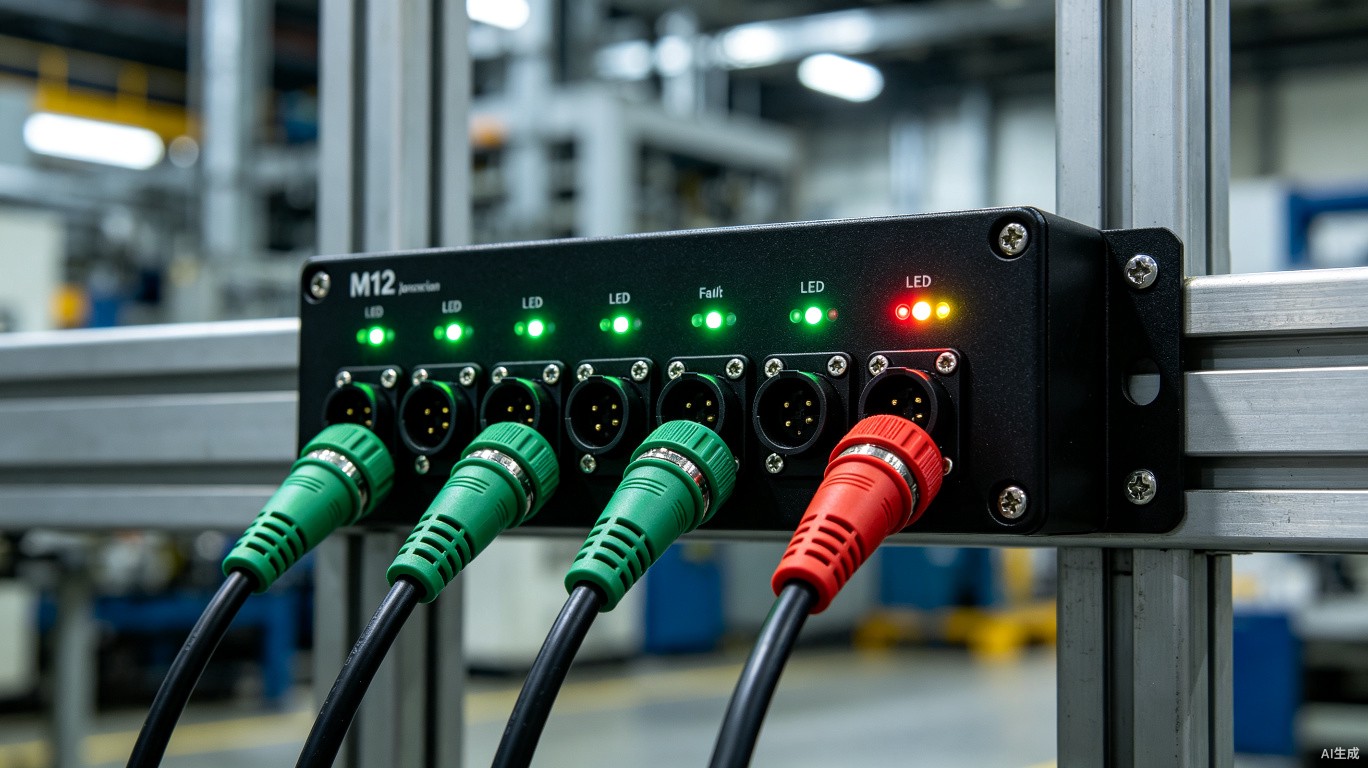

2.3 LED状态指示

分线盒通常配备LED指示灯，实时显示每个端口的工作状态。绿色表示信号正常，红色表示故障或断开，黄色表示电源状态。这一设计极大简化了现场故障排查——工程师无需回到控制柜查看PLC程序，只需在分线盒处观察LED即可快速定位问题端口。

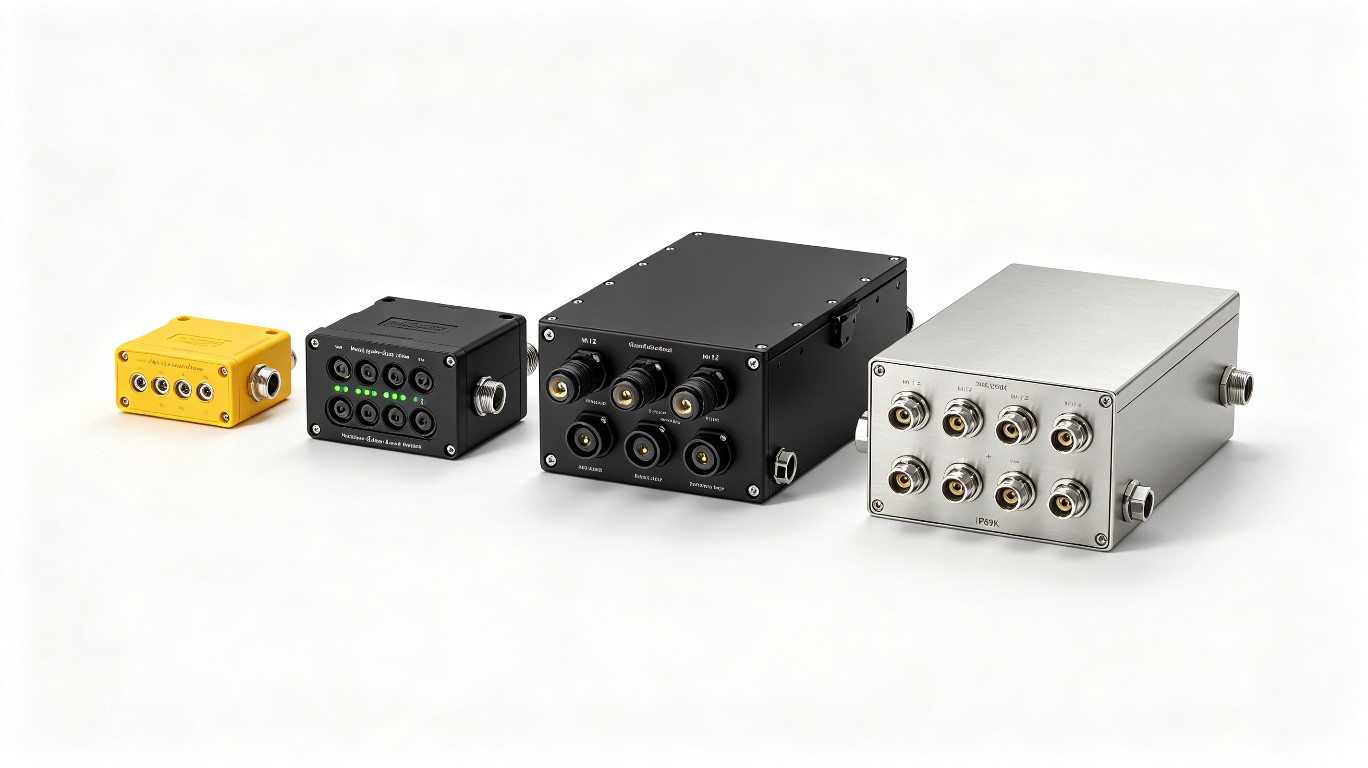

三、分线盒的选型要点

选型分线盒需综合考虑端口数量、接口类型、防护等级、材质、功能扩展五个维度。

四、科迎法电气分线盒技术优势

科迎法电气分线盒采用全灌封工艺，内部电路板完全密封，防护等级可达IP69K。镀金触点确保接触电阻低于5mΩ，插拔寿命超过5000次。支持M8/M12全系列接口定制，端口数量、线缆长度、LED颜色均可按需配置。产品广泛应用于汽车制造、食品加工、物流仓储、新能源等行业。
