工业连接器技术原理科普：从接触电阻到信号完整性的完整解析



工业连接器是实现电气信号与电力传输的关键元器件，广泛应用于自动化设备、新能源汽车、轨道交通、航空航天等领域。一个优质的连接器不仅需要可靠的机械连接，更要确保低接触电阻、高信号完整性和长期稳定性。本文将从技术原理出发，系统解析连接器的核心性能指标与制造工艺。



一、接触电阻：连接器性能的"生命线"

接触电阻是衡量连接器电气性能的核心指标，指电流通过连接器接触面时产生的电阻。接触电阻过大会导致触点发热、电压降增大、信号衰减，严重时甚至引发火灾。

接触电阻由两部分组成：收缩电阻和膜层电阻。收缩电阻是电流线收缩引起的电阻，与接触面积成反比；膜层电阻是接触表面氧化膜、污染膜产生的电阻。优质连接器通过优化触点设计和表面处理，将接触电阻控制在5mΩ以下。

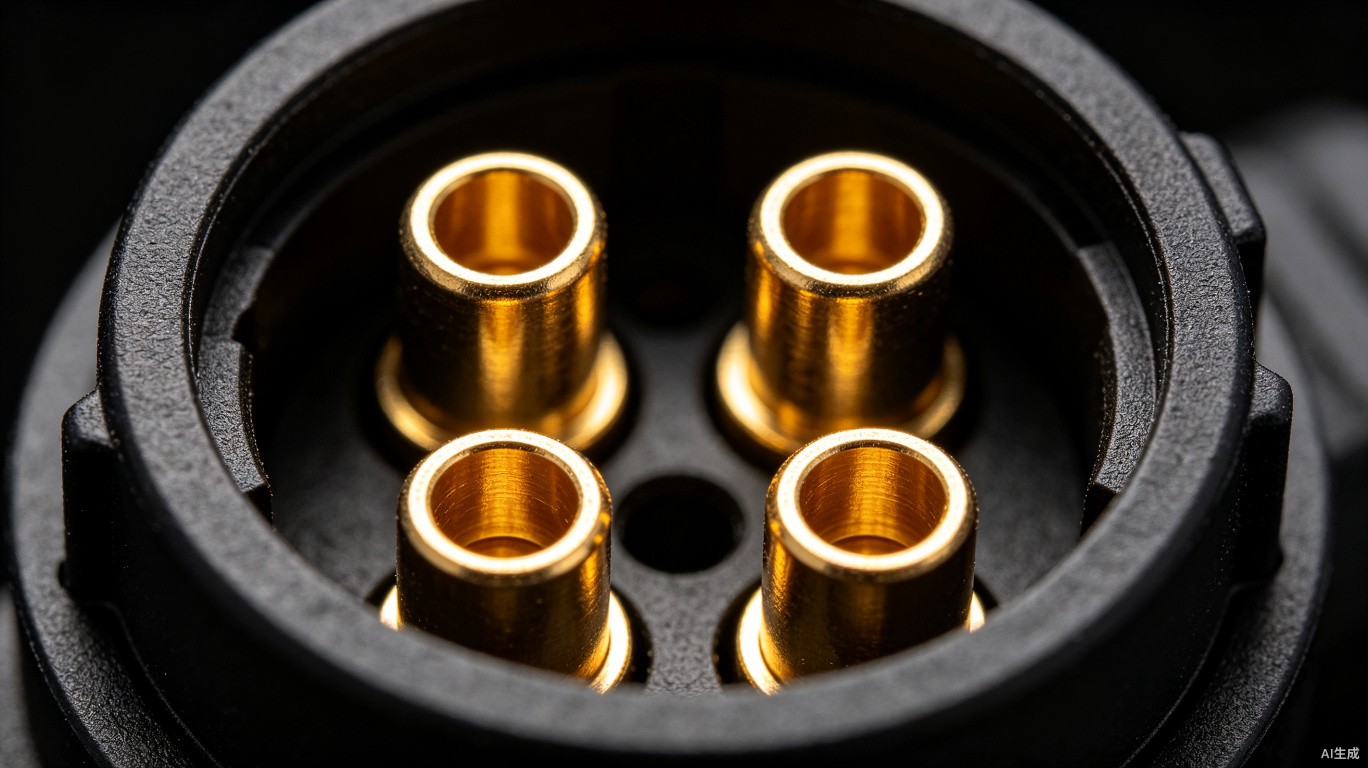

二、镀金工艺：为什么高端连接器都要镀金？

镀金是连接器触点最常用的表面处理工艺。金的化学性质极其稳定，在空气中不易氧化，接触电阻极低且长期保持稳定。此外，金具有良好的延展性，镀层均匀致密，能有效填充触点表面的微观凹坑。

镀金厚度通常以微米（μm）为单位。一般工业连接器镀金厚度为0.8-1.5μm，高端连接器可达3-5μm。镀金过薄耐磨性差，过厚成本增加且易产生裂纹。科迎法电气采用选择性镀金工艺，仅在接触区域镀金，既保证性能又控制成本。

三、信号完整性：高速连接器的核心挑战

随着工业以太网、USB3.0、HDMI等高速通信协议的普及，连接器不仅要传输电力，还要保证高速数字信号的完整性。信号完整性问题主要包括阻抗匹配、串扰、反射和电磁干扰。

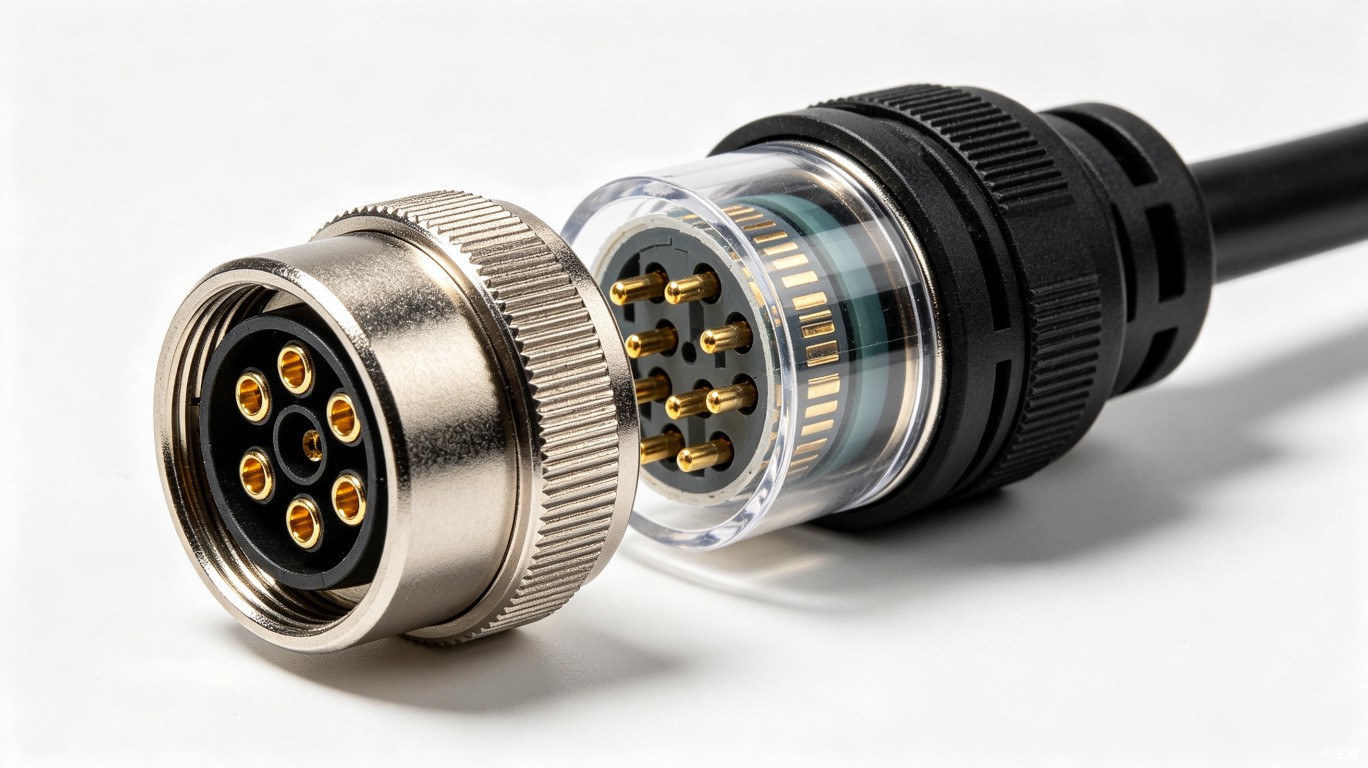

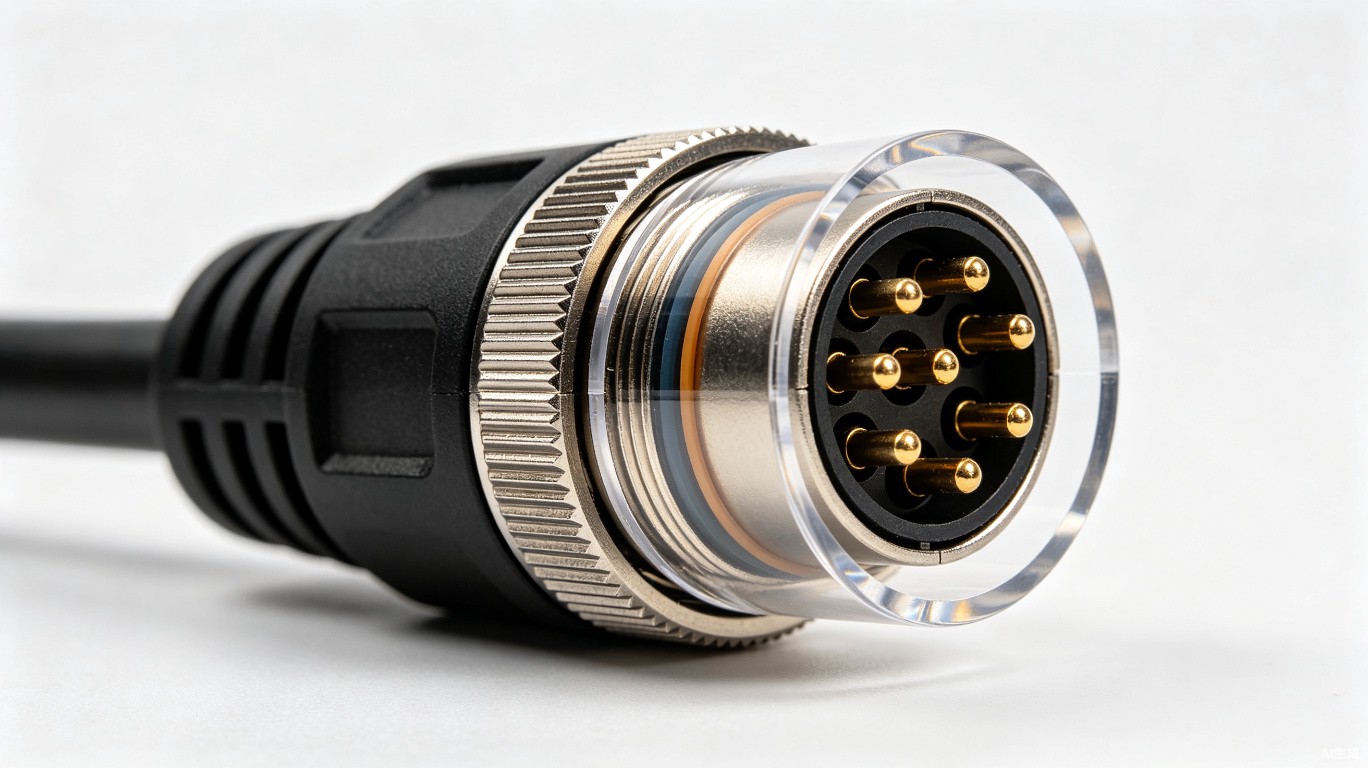

阻抗匹配是高速连接器设计的关键。当信号从PCB走线进入连接器时，如果阻抗不连续，会产生信号反射，导致眼图闭合、误码率上升。M12 X编码连接器专为高速以太网设计，采用差分信号对和屏蔽结构，确保100MHz-600MHz频段的信号完整性。

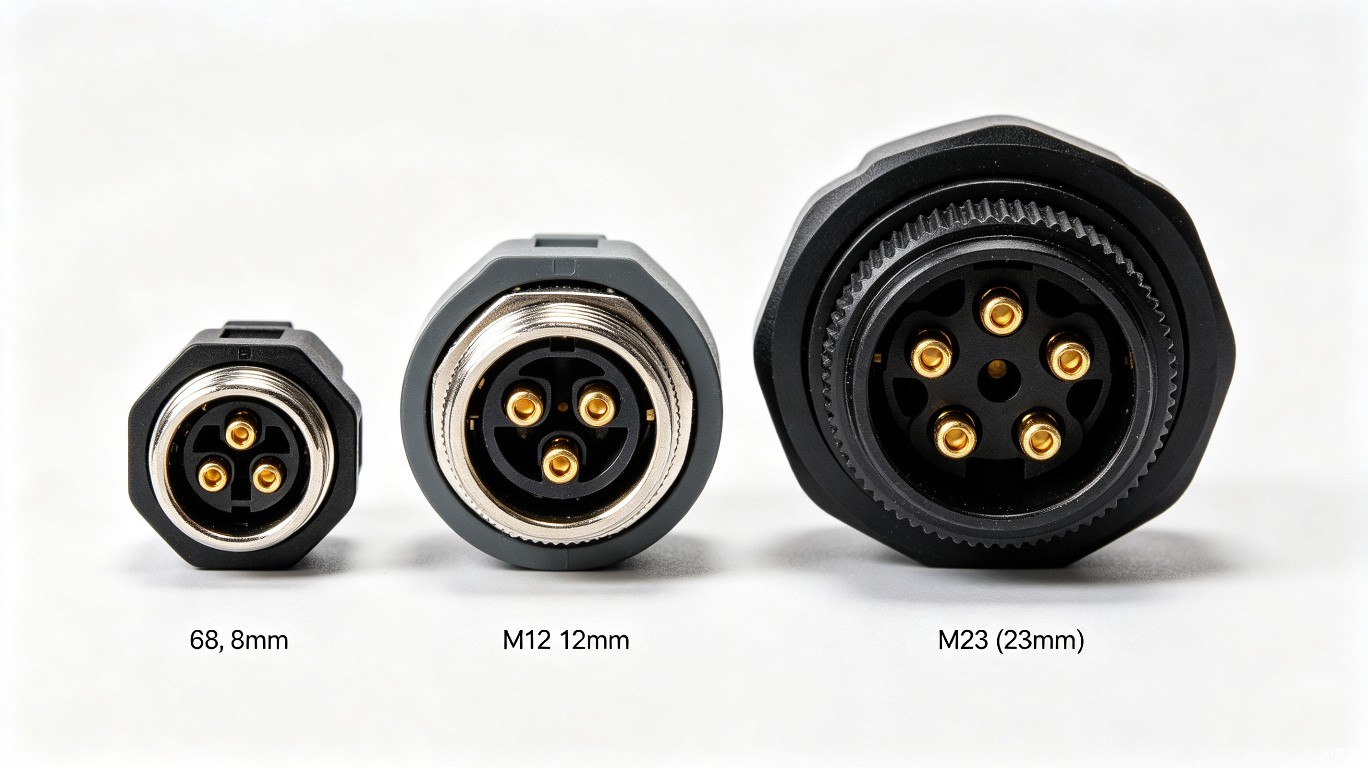

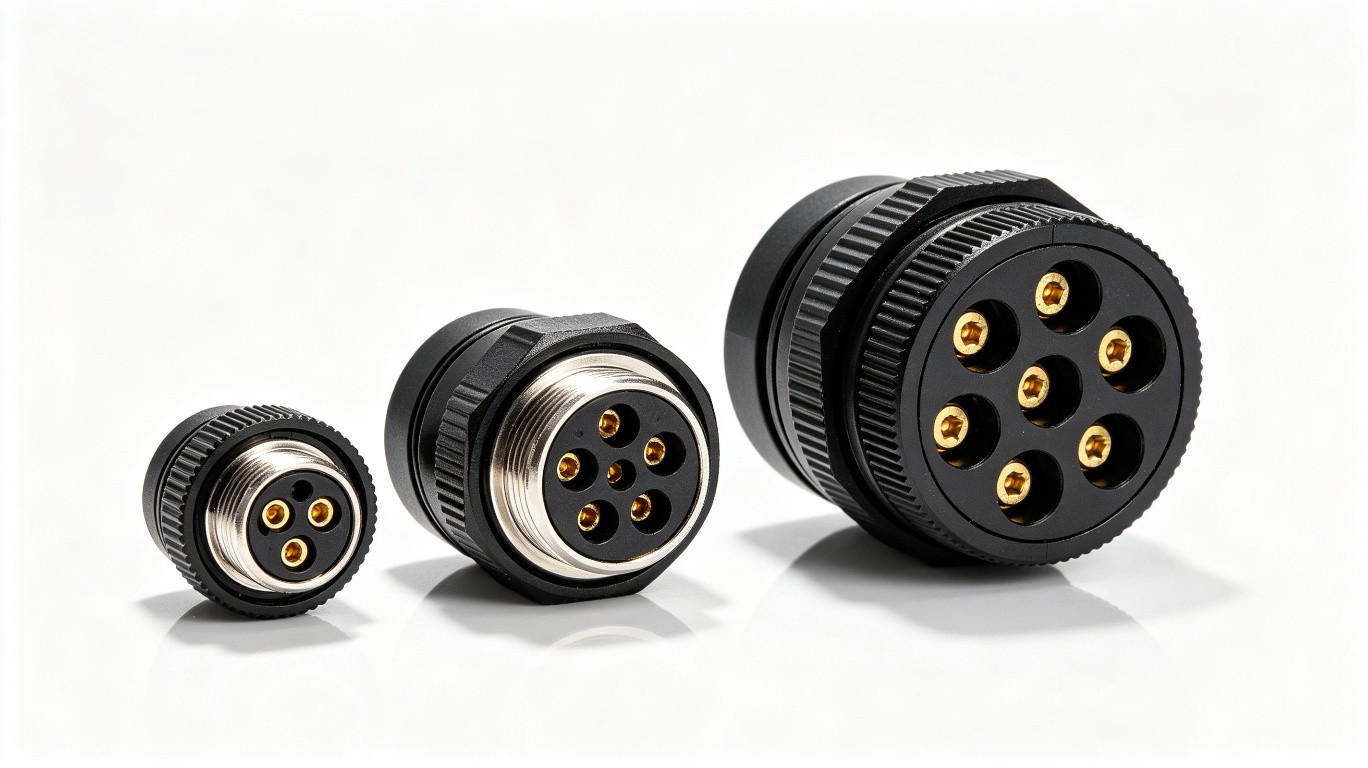

四、M8/M12/M23接口的技术差异

M8、M12、M23是工业连接器最常见的三种螺纹接口标准，其命名来源于外壳螺纹直径（单位：mm）。三种接口在尺寸、针数、电流、应用场景上各有侧重。

M8接口直径8mm，针数3-8芯，额定电流1-3A，适用于小型传感器和紧凑空间。M12接口直径12mm，针数3-17芯，额定电流2-16A，是工业自动化领域的主流选择，支持A/B/D/X等多种编码。M23接口直径23mm，针数6-19芯，额定电流7.5-20A，适用于伺服电机、大功率设备等重载场景。

五、科迎法电气连接器技术优势

科迎法电气连接器采用全自动化生产线，从冲压、注塑到组装、检测全程可控。触点采用高纯度铜合金基材，选择性镀金厚度≥1.5μm，接触电阻≤5mΩ。外壳采用PA66+GF30或不锈钢材质，防护等级可达IP67。产品通过CE、UL、RoHS等国际认证，广泛应用于汽车制造、新能源、机器人、轨道交通等行业。
