H2：什么是IP防护等级？

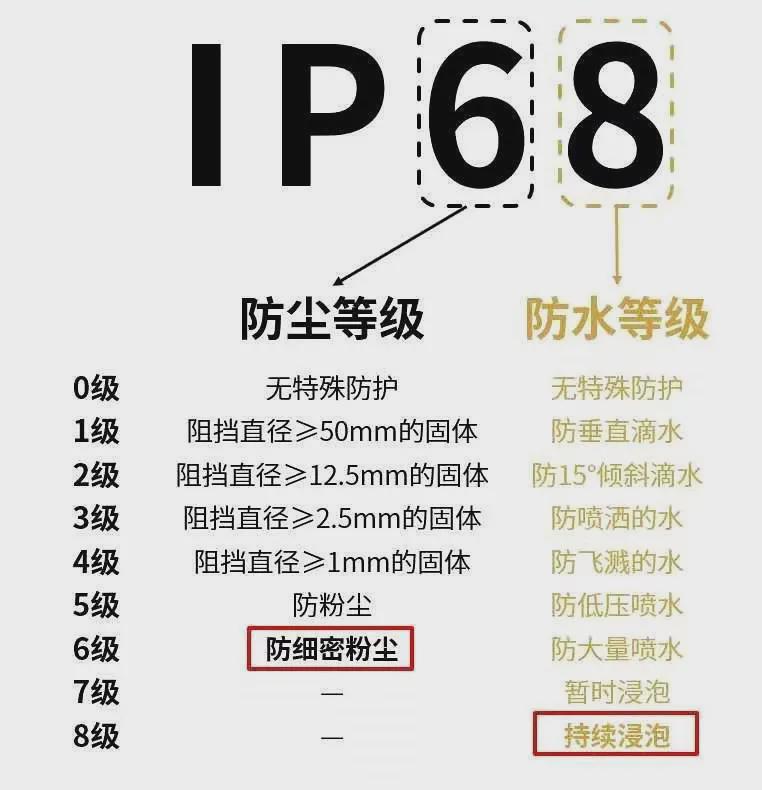

IP（Ingress Protection）防护等级由国际电工委员会（IEC）制定，标准号为IEC 60529。IP代码由两位数字组成：

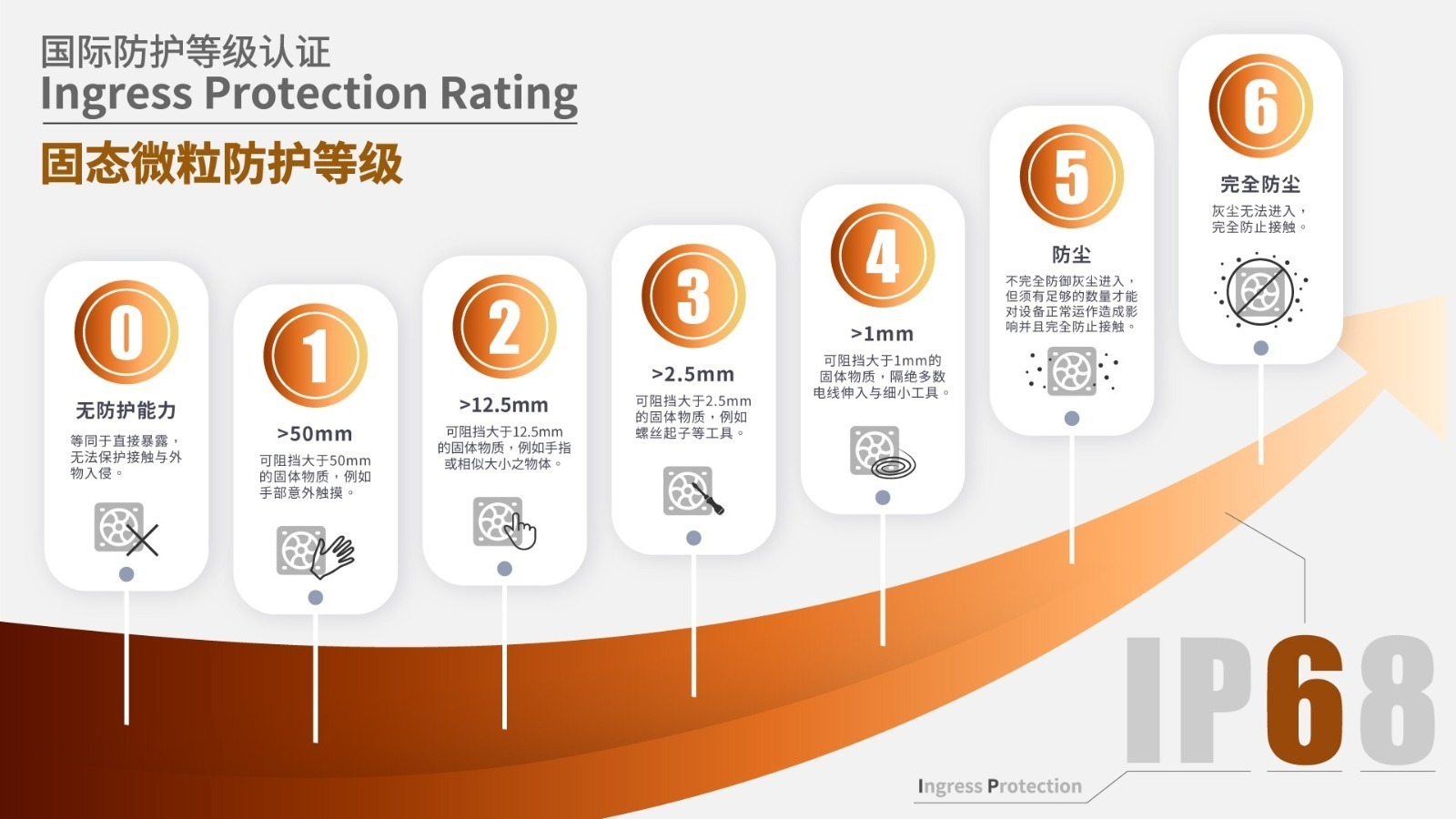

• 第一位数字：防尘等级（0-6），6为完全防尘

• 第二位数字：防水等级（0-9K），8为持续潜水防护

• 附加字母：可选，表示特殊防护（如高压、高温等）

IP68即：完全防尘（6）+ 持续潜水防护（8），是消费电子产品、工业设备、汽车零部件等领域宣称的最高防护等级。

H2：IP68的具体测试标准是什么？

H3：防尘测试（IP6X）

测试条件：

• 测试粉尘：滑石粉（粒径≤75μm）

• 粉尘浓度：2kg/m³（每立方米测试箱容积）

• 测试时间：8小时（抽负压）或2小时（不抽负压）

• 判定标准：测试后样品内部无粉尘沉积，功能正常

H3：防水测试（IPX8）

IPX8与IPX7的关键区别：

• IPX7：短时浸水，1米水深30分钟

• IPX8：持续潜水，由制造商自定义条件（通常≥1米，时间≥30分钟）

IPX8测试条件需由制造商声明，常见参数：

• 水深：1.5米（手机常见）/ 3米（运动相机）/ 10米（工业设备）

• 时间：30分钟 / 1小时 / 24小时 / 持续

• 水温：通常与样品温差≤5K（避免热胀冷缩导致密封失效）

重要提示：IP68≠IP68！不同制造商声明的IP68条件可能完全不同。例如：

• 手机A：IP68（1.5米/30分钟）

• 手机B：IP68（3米/1小时）

• 工业传感器：IP68（10米/24小时）

H2：IP68测试的核心技术原理

H3：压力-深度关系

水压随深度线性增加：P = ρgh

• 1米水深：约0.1 bar（10kPa）

• 10米水深：约1 bar（100kPa）

• 密封件（O型圈、垫片）的压缩永久变形率需<15%，才能在长期压力下保持密封

H3：温度循环与密封失效

电子设备从室温（25℃）放入冷水（5℃），内部空气收缩产生负压，外部水被"吸入"缝隙。因此IP68测试通常要求：

• 样品预热至规定温度

• 水温与样品温差≤5K

• 或采用压力平衡设计（透气阀、防水透气膜）

H3：粉尘侵入机理

粉尘侵入路径：

• 缝隙侵入：接缝间隙>0.1mm时，粉尘可随气流进入

• 静电吸附：带电粉尘被内部元件吸附，即使缝隙很小也会沉积

• 热对流：设备发热产生内部气流，带动粉尘循环

H2：科迎法电气IP68测试仪技术参数

【防尘测试系统】

• 测试箱容积：500L / 1000L / 2000L（可选）

• 粉尘类型：滑石粉（标配）/  Arizona试验粉尘（选配）

• 粉尘浓度控制：±5%（质量流量控制器）

• 负压抽气：-2kPa~-5kPa可调

• 测试时间：1-999小时 programmable

• 温湿度控制：RT+10℃~60℃ / 20%-75%RH

【防水测试系统】

• 压力范围：0.1-10 bar（对应1-100米水深）

• 压力精度：±0.5%FS

• 测试时间：1分钟-999小时 programmable

• 水温控制：5℃~40℃（±1℃）

• 加压方式：气压加压（干式）/ 水压加压（湿式）可选

• 泄漏检测：压降法（灵敏度0.1Pa/min）/ 氦质谱检漏（选配）

【控制系统】

• PLC+触摸屏，支持程序编辑与存储

• 数据记录：压力/温度/时间曲线，支持USB导出

• 安全保护：过压/超温/缺水报警，自动泄压

• 通讯接口：RS485/Modbus/Ethernet

H2：IP68测试的行业应用

【消费电子】

• 智能手机：IP68（1.5米/30分钟）是旗舰机标配

• 智能手表：IP68（50米）支持游泳佩戴

• TWS耳机：IP68（1米/30分钟）运动场景必备

【汽车零部件】

• 车灯总成：IP68（1米/24小时），应对暴雨涉水

• 传感器（雷达/摄像头）：IP68（3米/72小时），底盘长期浸泡

• 连接器：IP68（10米/持续），潜艇/船舶应用

【工业设备】

• 户外配电箱：IP68（1.5米/48小时），台风/洪涝防护

• 水下机器人：IP68（100米/持续），深海探测

• 光伏接线盒：IP68（1米/持续），25年户外寿命
