M12预制电缆一体式连接器：即插即用的工业连接解决方案
在工业自动化现场，传感器与控制器之间的连接可靠性直接影响整个系统的稳定性。科迎法电气M12预制电缆一体式连接器，将连接器与电缆通过注塑工艺一次性成型，出厂即成品，现场无需剥线、焊接、压接，真正实现"即插即用"。本文将从规格参数、型号选型、定制生产三个维度，全面解析科迎法M12预制电缆一体式连接器产品线。
一、产品概述与核心优势
科迎法M12预制电缆一体式连接器，采用环保材料预制方式，将M12连接器插头/插座与PUR或PVC电缆通过高温注塑工艺一体成型，确保连接处密封可靠、机械强度高、电气性能稳定。
核心优势：
• 即插即用：出厂已完成连接器与电缆的装配，现场直接插拔使用
• 密封可靠：注塑成型工艺，连接处无间隙，防水防尘性能优于现场装配
• 机械强度高：电缆与连接器结合处抗拉、抗弯折、抗扭转
• 电气性能稳定：接触电阻低、绝缘电阻高、信号传输无衰减
• 规格齐全：直型/弯型、3-17芯、A/B/D/X编码、屏蔽/非屏蔽全覆盖
• 定制灵活：电缆长度、颜色、芯数、编码、屏蔽方式均可定制
二、规格参数详解
▌结构形式
| 结构类型 | 型号代码 | 特点 | 适用场景 |
|----------|----------|------|----------|

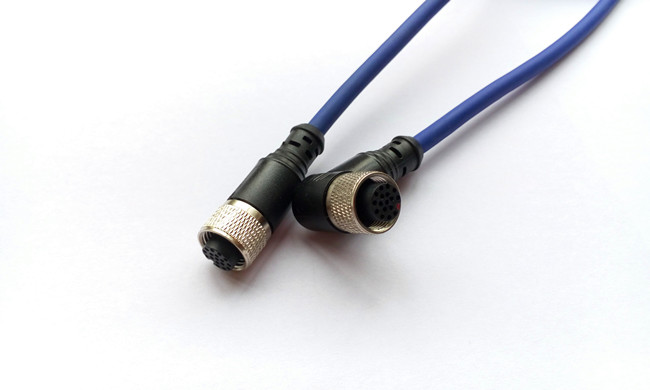

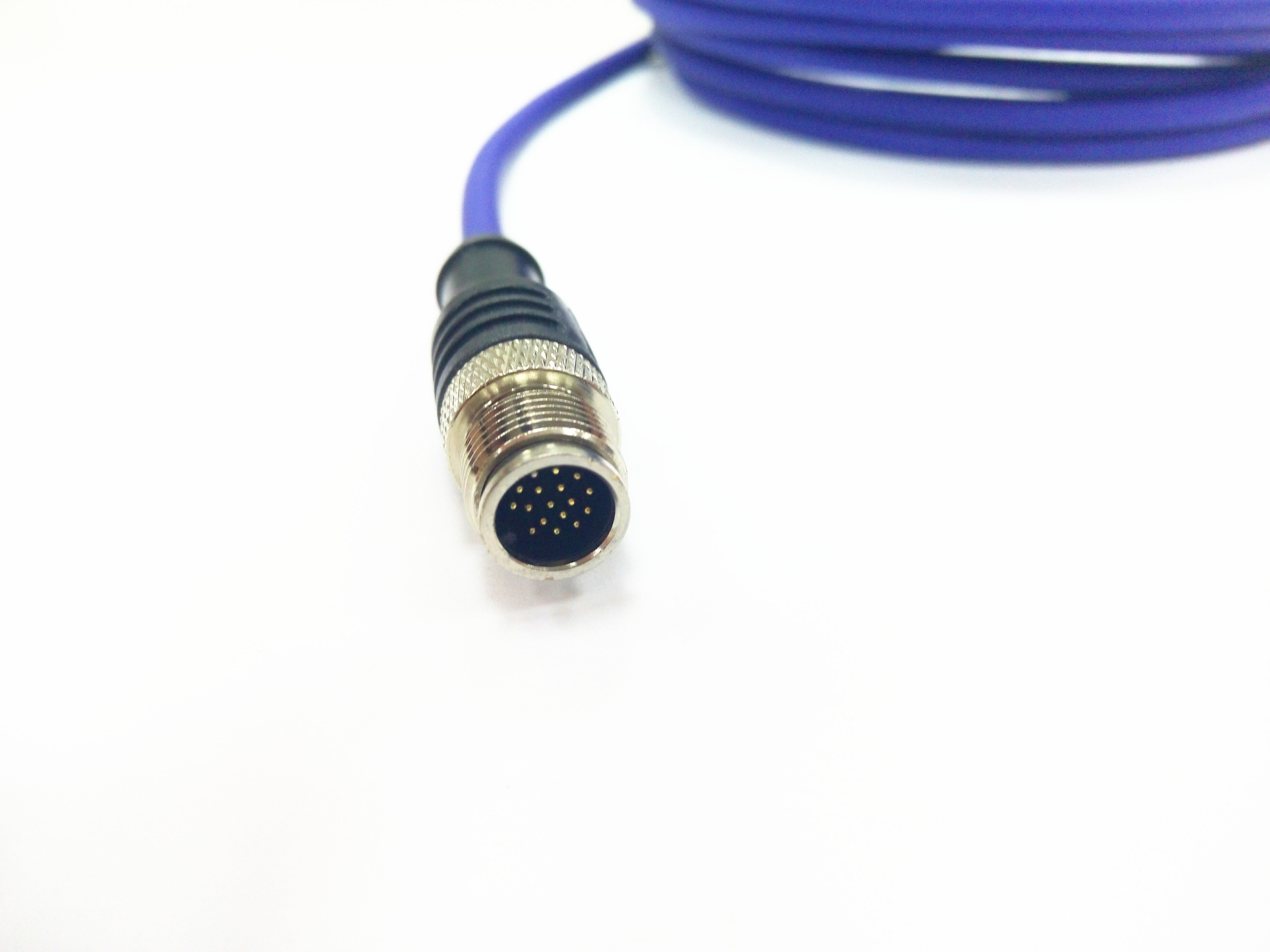

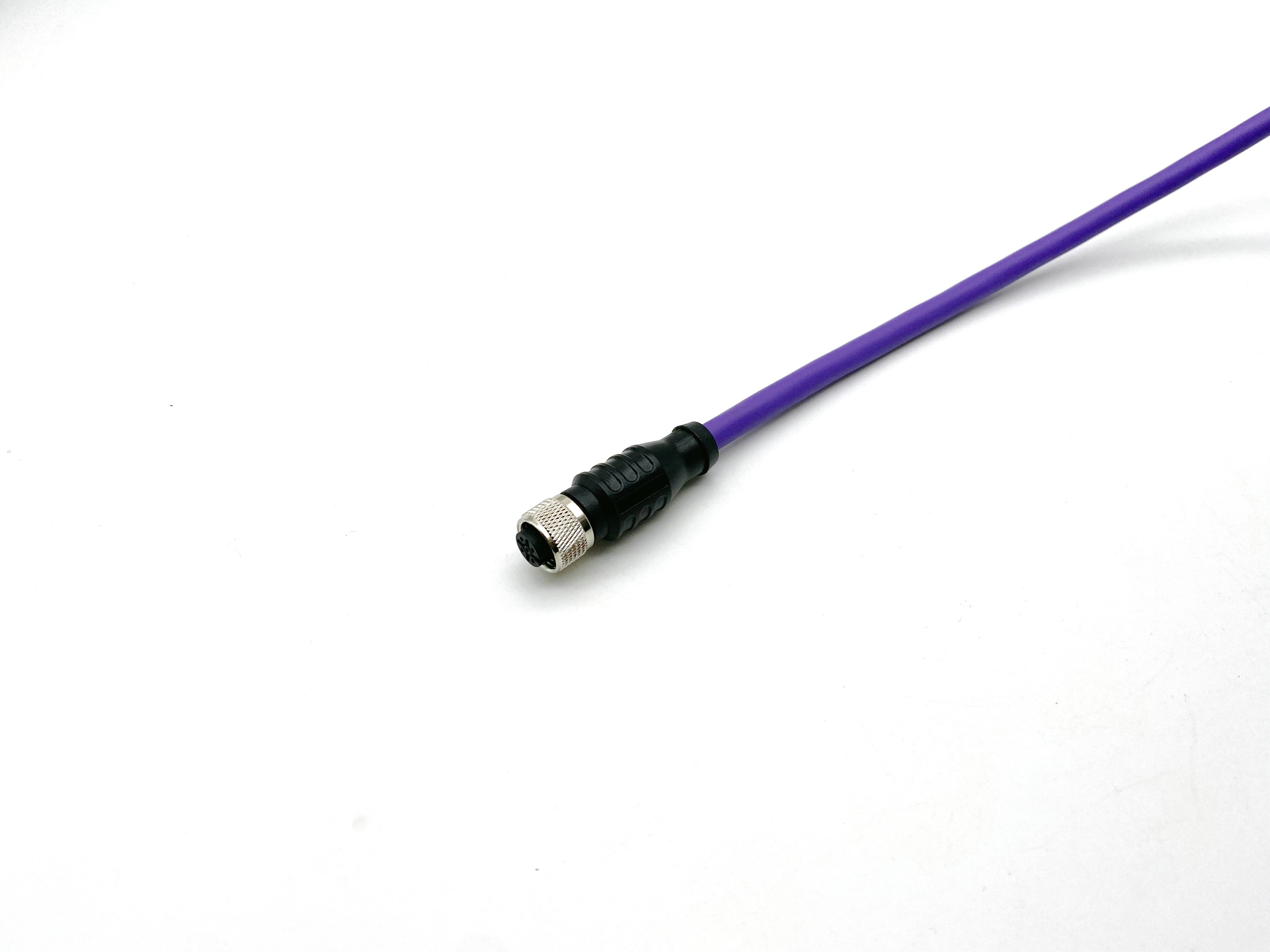

| 直型（针式） | KYF12K□ZT-PB | 出线方向与连接器轴线一致，布线简洁 | 空间充裕的直出线场合 |
| 直型（孔式） | KYF12K□ZT-KB | 母头直型，与公头直型对插 | 设备面板直插 |
| 弯型90°（针式） | KYF12K□ZT-L5M | 90°弯头，出线方向与轴线垂直 | 空间受限、拐角布线 |
| 弯型90°（孔式） | KYF12K□ZT-L5F | 母头90°弯头 | 设备面板侧向出线 |
注：□代表芯数，如3/4/5/6/8/9/12/17
▌芯数与电气参数
| 芯数 | 额定电流 | 额定电压 | 冲击电压 | 接触电阻 | 适用编码 |
|------|----------|----------|----------|----------|----------|
| 3芯 | 4A | 60V (测量125V/250V) | 2500V | ≤8mΩ | A型 |
| 4芯 | 4A | 60V (测量125V/250V) | 2500V | ≤8mΩ | A型 |
| 5芯 | 4A | 60V | 1500V | ≤8mΩ | A型/B型 |
| 6芯 | 2A | 30V | 800V | ≤8mΩ | A型 |
| 8芯 | 2A | 30V | 800V | ≤8mΩ | A型/B型/D型 |
| 9芯 | 1.5A | 30V | 800V | ≤8mΩ | A型 |
| 12芯 | 1.5A | 30V | 800V | ≤8mΩ | A型 |
| 17芯 | 1A | 24V | 800V | ≤8mΩ | A型 |
▌防护与环境参数
| 参数项 | 规格 |
|--------|------|
| 防护等级 | IP67（插合锁紧状态） |
| 工作温度 | -25℃~+85℃（标准型），可扩展-40℃~+105℃（宽温型） |
| 绝缘电阻 | ≥500MΩ（标准型），≥5000MΩ（高绝缘型） |
| 机械寿命 | ≥500次插拔 |
| 污染等级 | 3 |
| 电涌电压类别 | II |
| 符合标准 | IEC 61076-2-101、ROHS |
▌电缆参数
| 电缆类型 | 外被材质 | 芯线绝缘 | 特点 | 适用环境 |
|----------|----------|----------|------|----------|
| PVC标准电缆 | PVC | PVC/SR-PVC/PP/PE | 成本低、柔软性好、阻燃 | 普通工业车间 |
| PUR耐油电缆 | PUR聚氨酯 | PP/PE | 耐油、耐磨、耐弯折 | 机床、焊装、油污环境 |
| 屏蔽电缆 | PVC/PUR | PP/PE+编织屏蔽 | 抗电磁干扰 | 变频器、伺服附近 |
电缆颜色可选：黑色、灰色、橙色、蓝色等
电缆长度：标准0.5米、1米、1.5米、2米、5米、10米，可定制任意长度
三、型号选型指南
选型步骤1：确定芯数
• 2线传感器（电源+信号）→ 3芯或4芯
• 3线传感器（电源+信号+PE）→ 4芯或5芯
• M12 A-coded标准传感器 → 4芯或5芯
• M12 B-coded总线（Profibus）→ 5芯
• M12 D-coded以太网（Profinet百兆）→ 4芯
• M12 X-coded高速以太网（千兆）→ 8芯
• 多信号复合传输 → 8芯、12芯、17芯
选型步骤2：确定结构形式
• 设备面板直插、空间充裕 → 直型
• 设备侧面出线、拐角布线、空间受限 → 弯型90°
• 需要减少电缆弯曲应力 → 弯型
选型步骤3：确定电缆类型
• 普通车间、成本敏感 → PVC标准电缆
• 机床、汽车焊装、油污环境 → PUR耐油电缆
• 变频器、伺服电机附近 → 屏蔽电缆（铝箔或编织）
• 机器人拖链、频繁移动 → PUR耐油+高柔性
选型步骤4：确定电缆长度
• 标准长度：0.5m、1m、1.5m、2m、5m、10m
• 定制长度：任意长度（最小0.1米，最大50米）
• 建议：预留10%余量，便于后期维护调整
选型步骤5：确定编码类型
• 普通传感器信号 → A编码
• Profibus总线 → B编码
• Profinet百兆以太网 → D编码
• Profinet千兆以太网/高速数据 → X编码
• 电源供电 → S编码或K编码
四、定制生产服务
科迎法电气提供M12预制电缆一体式连接器的全方位定制服务：
定制项目1：芯数定制
• 标准芯数：3/4/5/6/8/9/12/17芯
• 可定制：2芯（特殊电源应用）、10芯（复合信号）、14芯（高密度传输）
• 定制周期：7-15天
定制项目2：电缆长度定制
• 标准长度：0.5/1/1.5/2/5/10米
• 可定制：0.1-50米任意长度
• 定制周期：3-7天
定制项目3：电缆颜色定制
• 标准颜色：黑色、灰色
• 可定制：橙色、蓝色、红色、绿色、黄色等
• 用途：便于现场识别、功能区分、安全警示
定制项目4：尾部处理定制
• 标准处理：电缆尾端浸锡
• 可定制：配RJ45接头、配USB接头、配DB9接头、热缩管封装、树脂灌胶封装
• 用途：与不同设备接口直接对接
定制项目5：屏蔽方式定制
• 标准：非屏蔽型
• 可定制：铝箔屏蔽型、编织屏蔽型、铝箔+编织双层屏蔽型
• 屏蔽效能：≥60dB（单层），≥80dB（双层）
定制项目6：标签与标识定制
• 可定制：线缆标签、二维码追溯标签、客户LOGO标识
• 用途：便于资产管理、质量追溯、品牌展示
定制流程：
① 需求沟通：客户提供应用场景、技术参数、数量要求
② 方案设计：科迎法工程师提供3D图纸、BOM清单、报价单
③ 样品确认：免费提供1-3件样品用于现场验证
④ 批量生产：样品确认后7-15天交货
⑤ 质量检验：100%电气测试+外观检验+包装出货
五、典型应用案例
案例1：汽车焊装车间传感器布线
某汽车主机厂焊装车间，部署200个接近开关和光电传感器。采用科迎法M12预制电缆一体式连接器：
• 型号：KYF12K5ZT-L5M-PUR（5芯弯型，PUR耐油电缆，2米）
• 数量：200套
• 效果：现场布线时间从平均15分钟/个缩短到2分钟/个，线缆接头故障率从3%降到0%
案例2：物流分拣线Profinet通信
某智能仓储物流中心，分拣线设备间采用Profinet通信。采用科迎法M12预制电缆一体式连接器：
• 型号：KYF12K4ZT-PB-PVC-S（4芯直型，PVC电缆，屏蔽型，5米）
• 数量：80套
• 效果：通信丢包率从0.5%降到0.001%，设备联动响应时间缩短30%
案例3：机器人手臂拖链应用
某汽车零部件工厂，机器人手臂拖链内需要高柔性电缆。采用科迎法定制产品：
• 型号：KYF12K4ZT-L5M-PUR-B-3M（4芯弯型，PUR耐油编织屏蔽，3米，高柔性）
• 数量：12套
• 效果：拖链运行500万次弯曲，电缆无断裂、无信号衰减
