【H2】M12防水航空插座：设备面板的可靠接口
在工业自动化设备中，控制柜、配电箱、传感器外壳、电机接线盒等都需要对外提供电气接口。M12防水航空插座作为设备面板的标准接口，既要保证内部电路与外部电缆的可靠连接，又要满足IP67防护等级，防止水汽、粉尘侵入设备内部。科迎法电气M12防水航空插座，提供法兰安装、板前板后安装、焊接式与带线式四种结构，满足不同设备的安装需求。本文将从规格参数、型号选型、定制生产三个维度，全面解析科迎法M12防水航空插座产品线。
【H3】一、产品概述与核心优势

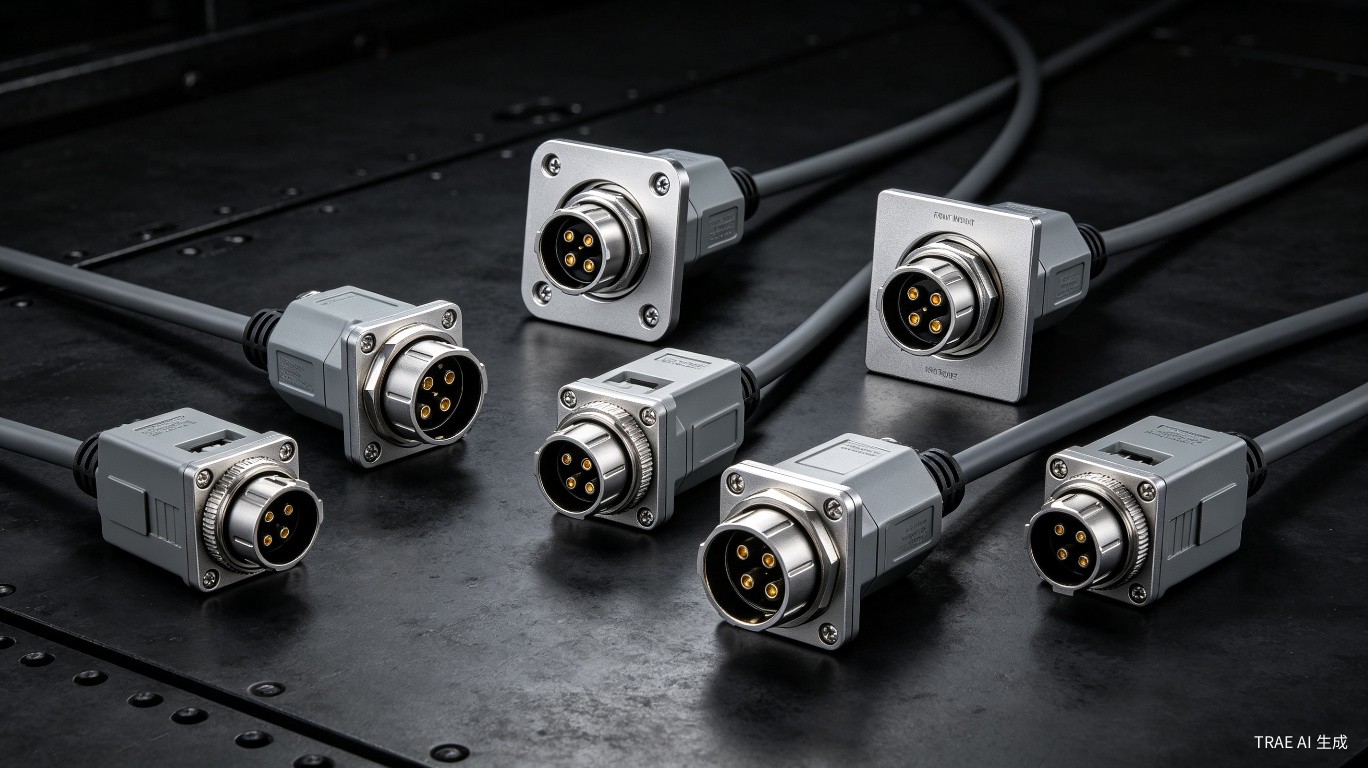

科迎法M12防水航空插座，采用M12标准螺纹接口，与M12插头配套使用，实现设备面板与外部电缆的防水、防尘、防振连接。

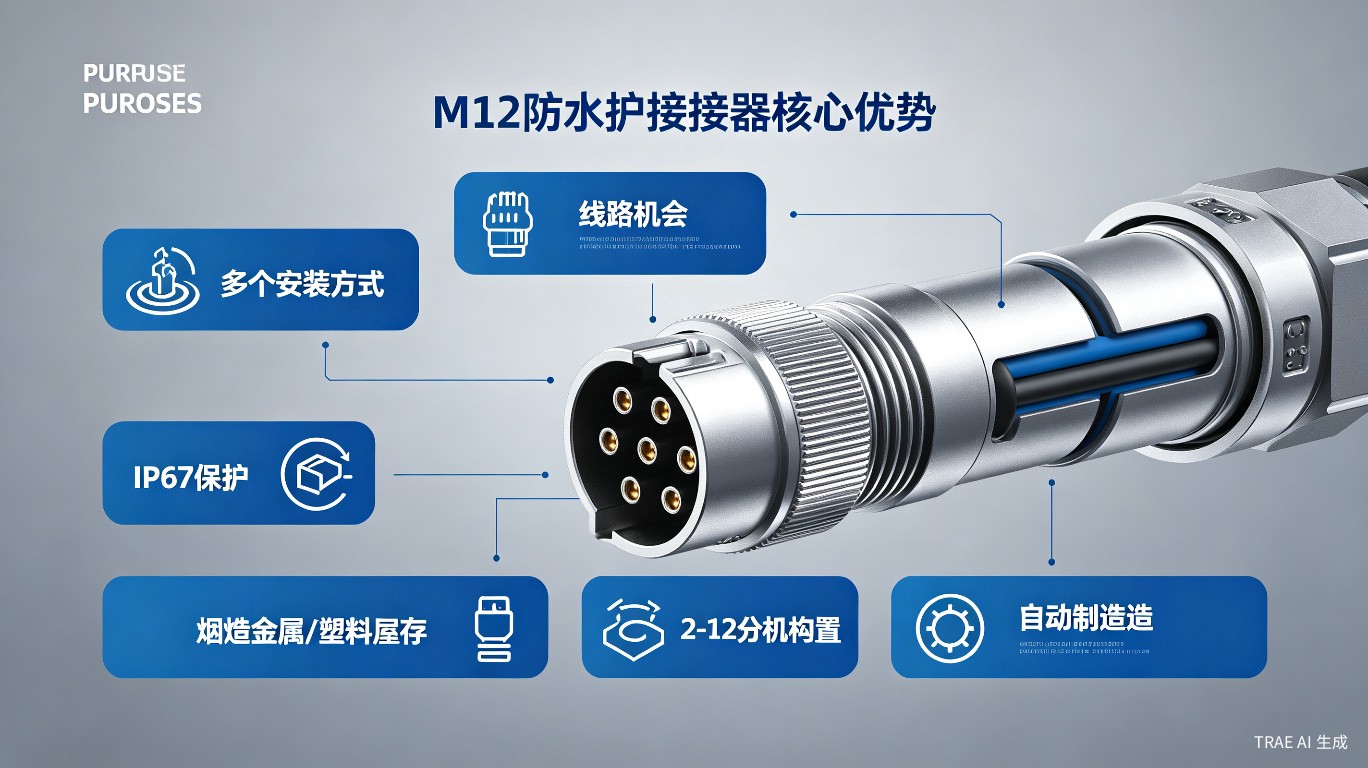

核心优势：
• 安装方式多样：法兰安装、板前安装、板后安装，适应不同面板结构
• 接线方式可选：焊接式（内部电路板焊接）、带线式（预装电缆，即插即用）
• 防护等级高：IP67，插合锁紧后完全防尘防水
• 结构坚固：金属外壳（铜合金镀镍）或工程塑料外壳，抗冲击、耐振动
• 规格齐全：2-12芯、A/B/D/X编码、金属/塑料外壳全覆盖
• 定制灵活：安装孔尺寸、外壳材质、芯数、编码、电缆长度均可定制
H3】二、规格参数详解

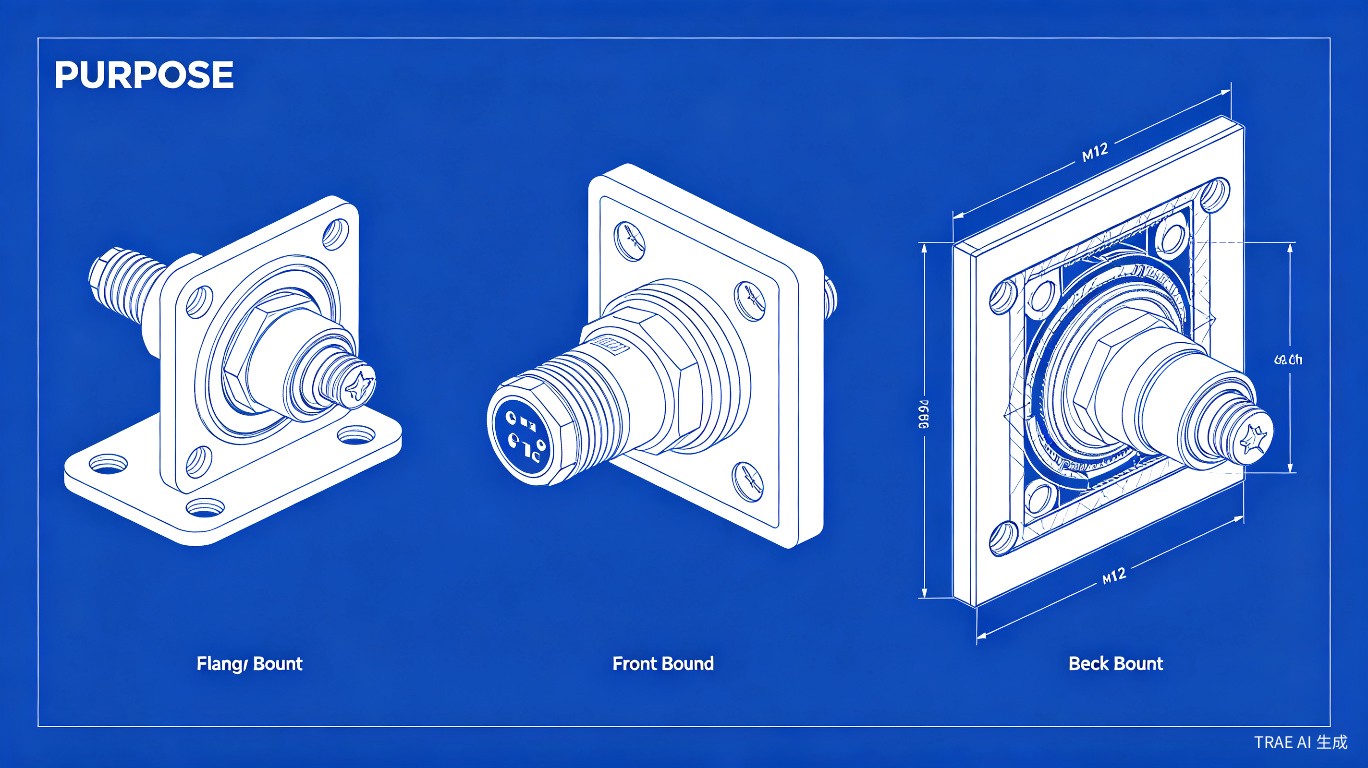

▌安装方式对比
| 安装方式 | 型号代码 | 特点 | 适用场景 |
|----------|----------|------|----------|
| 法兰安装 | KYF12K□ZT-FL | 带法兰盘，通过螺丝固定在面板表面 | 控制柜、配电箱、大型设备面板 |
| 板前安装 | KYF12K□ZT-BQ | 从面板正面插入，螺母在背面锁紧 | 面板厚度较薄、正面操作方便 |
| 板后安装 | KYF12K□ZT-BH | 从面板背面插入，螺母在正面锁紧 | 面板正面空间有限、背面操作方便 |
| 焊接式 | KYF12K□ZT-HJ | 内部端子为焊杯，与电路板焊接 | 内部电路固定、长期稳定连接 |
| 带线式 | KYF12K□ZT-DX | 预装电缆，尾部浸锡或配接头 | 即插即用、快速安装、减少现场接线 |
▌芯数与电气参数
| 芯数 | 额定电流 | 额定电压 | 冲击电压 | 接触电阻 | 适用编码 |
|------|----------|----------|----------|----------|----------|
| 2芯 | 4A | 250V | 2500V | ≤3mΩ | A型 |
| 3芯 | 4A | 60V (测量125V/250V) | 2500V | ≤3mΩ | A型 |
| 4芯 | 4A | 60V (测量125V/250V) | 2500V | ≤3mΩ | A型 |
| 5芯 | 4A | 60V | 1500V | ≤3mΩ | A型/B型 |
| 6芯 | 2A | 30V | 800V | ≤8mΩ | A型 |
| 8芯 | 2A | 30V | 800V | ≤8mΩ | A型/B型/D型 |
| 12芯 | 1.5A | 30V | 800V | ≤8mΩ | A型 |
▌防护与环境参数
| 参数项 | 金属外壳型 | 塑料外壳型 |
|--------|------------|------------|
| 防护等级 | IP67 | IP67 |
| 工作温度 | -25℃~+85℃（可扩展-40℃~+105℃） | -25℃~+85℃ |
| 绝缘电阻 | ≥500MΩ | ≥500MΩ |
| 机械寿命 | ≥500次插拔 | ≥500次插拔 |
| 污染等级 | 3 | 3 |
| 电涌电压类别 | II | II |
| 符合标准 | IEC 61076-2-101、ROHS | IEC 61076-2-101、ROHS |
| 屏蔽效能 | ≥60dB（金属外壳） | 无屏蔽 |
▌安装尺寸
| 安装方式 | 面板开孔直径 | 安装厚度 | 锁紧螺母规格 |
|----------|--------------|----------|--------------|
| 法兰安装 | M16×1.5或M12×1 | 不限 | M12锁紧螺母 |
| 板前安装 | M16×1.5 | 1-6mm | M16六角螺母 |
| 板后安装 | M16×1.5 | 1-6mm | M16六角螺母 |
三、型号选型指南
选型步骤1：确定安装方式
• 控制柜、配电箱、大型设备面板 → 法兰安装（带法兰盘，螺丝固定，牢固可靠）
• 面板厚度较薄、正面操作方便 → 板前安装（从正面插入，背面锁紧螺母）
• 面板正面空间有限、背面操作方便 → 板后安装（从背面插入，正面锁紧螺母）
选型步骤2：确定接线方式
• 内部电路固定、长期稳定连接 → 焊接式（焊杯与电路板焊接，接触电阻低）
• 即插即用、快速安装、减少现场接线 → 带线式（预装电缆，尾部浸锡或配接头）
• 需要经常更换或调试 → 带线式（更换时直接拔插，无需重新焊接）

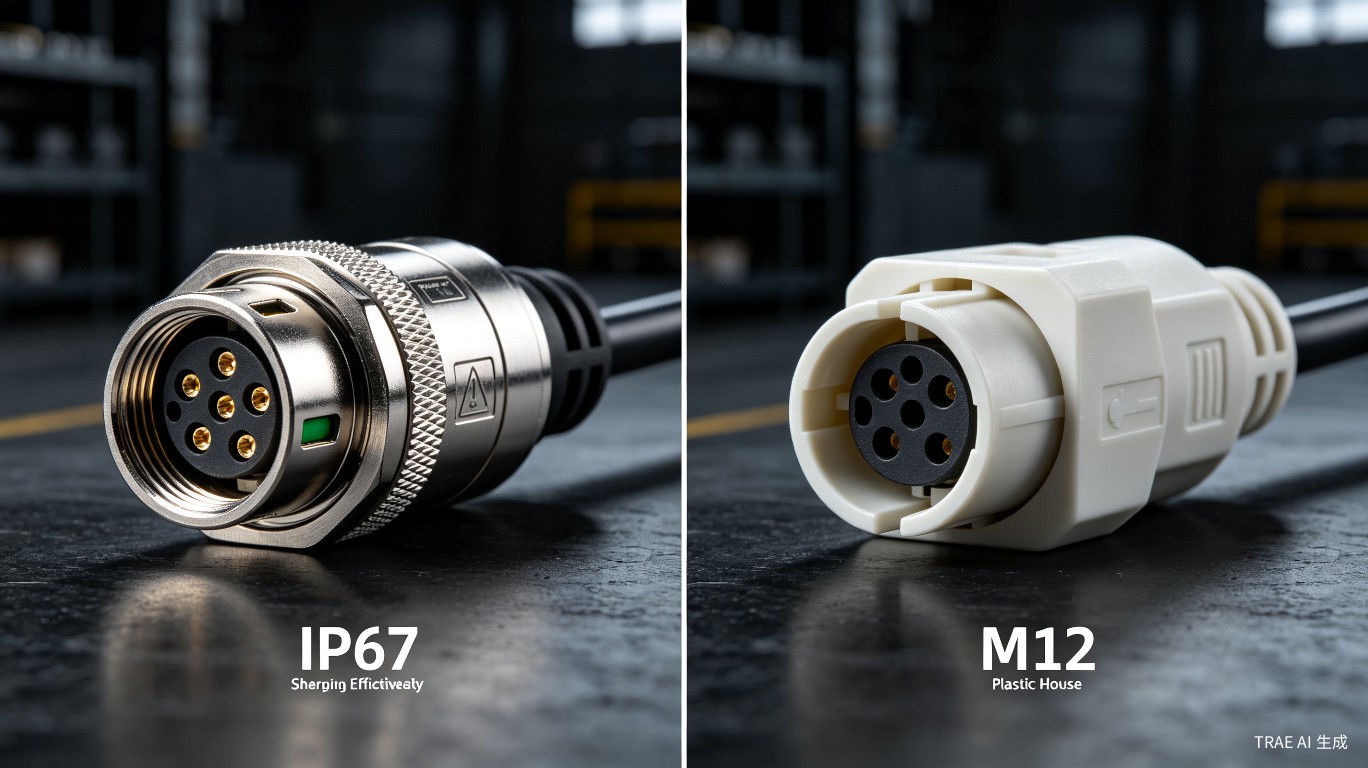

选型步骤3：确定外壳材质
• 需要屏蔽、户外、强电磁干扰环境 → 金属外壳（铜合金镀镍，屏蔽效能≥60dB）
• 普通车间、成本敏感、无屏蔽需求 → 塑料外壳（工程塑料，成本低）
• 油污/化学腐蚀环境 → 金属外壳（不锈钢316L可选）

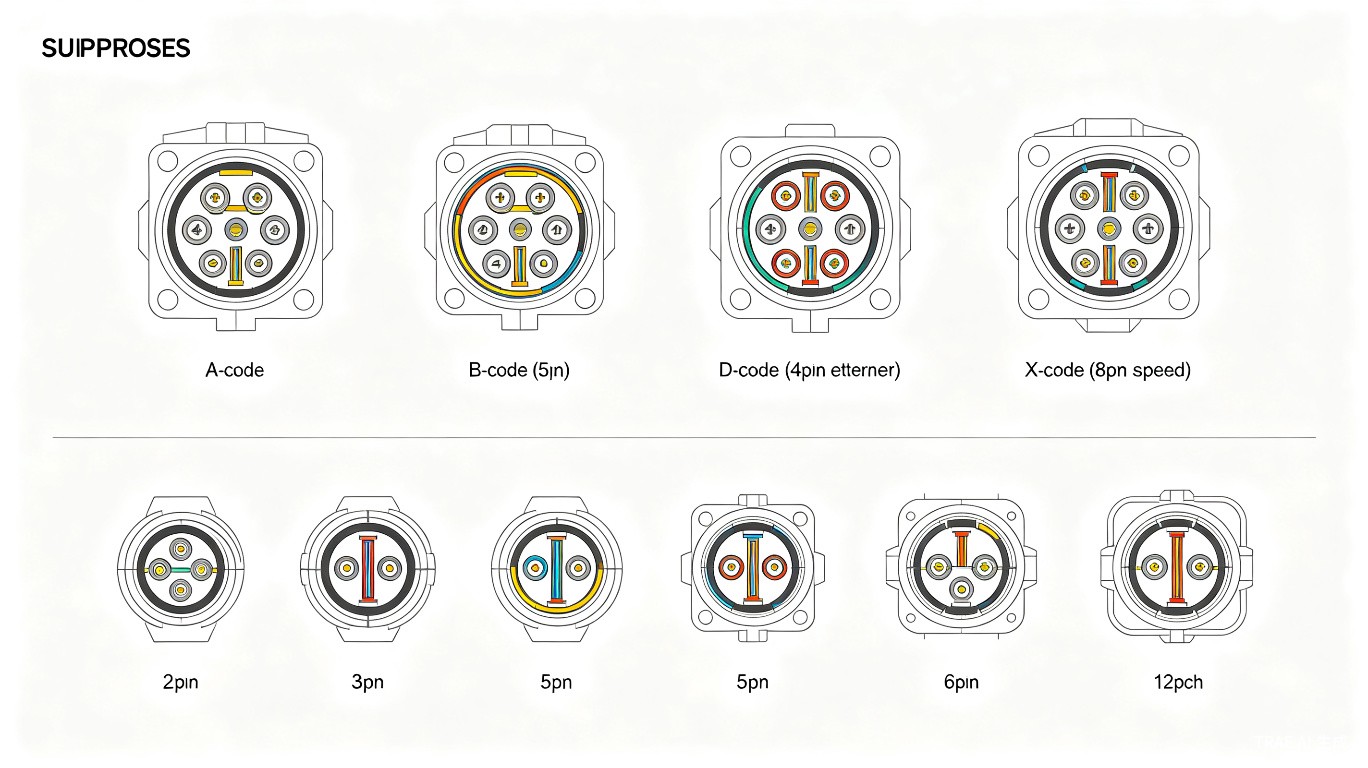

选型步骤4：确定芯数与编码
• 2线电源 → 2芯
• 3线传感器 → 3芯或4芯
• M12 A-coded标准传感器 → 4芯或5芯
• M12 B-coded总线 → 5芯
• M12 D-coded以太网 → 4芯
• M12 X-coded高速以太网 → 8芯
选型步骤5：确定面板开孔尺寸
• 标准开孔：M16×1.5（推荐）或M12×1
• 面板厚度：1-6mm（板前/板后安装），不限（法兰安装）
• 建议：开孔前用开孔器精确加工，确保安装牢固、密封可靠

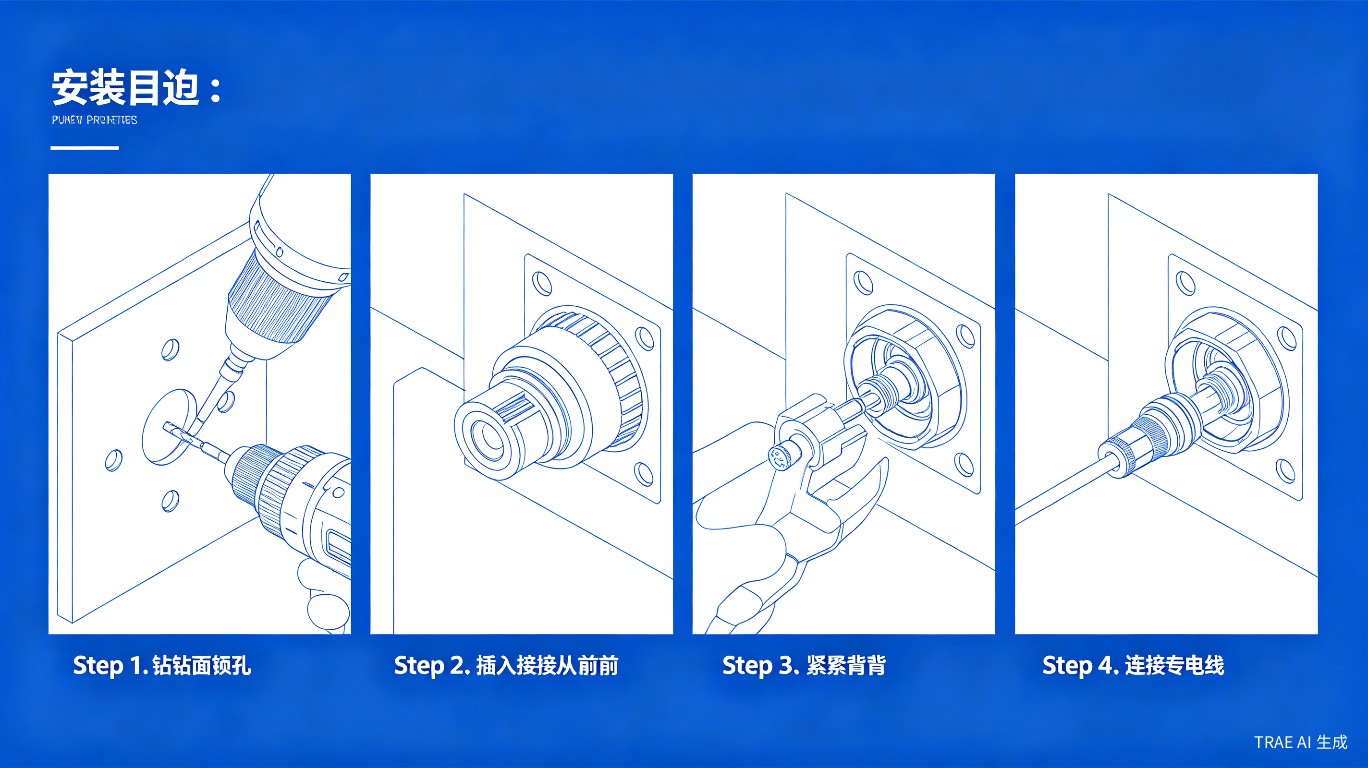

四、安装操作指南
▌法兰安装步骤
Step 1：面板开孔
• 在面板上标记安装位置
• 用M16或M12开孔器钻孔
• 清理毛刺，确保安装面平整
Step 2：安装插座
• 将插座从面板正面插入开孔
• 法兰盘贴合面板表面
• 用4个M3或M4螺丝将法兰盘固定在面板上
• 拧紧力矩：1-1.5N·m
Step 3：接线（焊接式）
• 将内部电路板的导线焊接到插座的焊杯上
• 焊接时间：2-3秒/点
• 检查焊点饱满、无虚焊
Step 4：接线（带线式）
• 带线式插座尾部已预装电缆
• 将电缆尾部与内部电路连接（浸锡对接、端子压接、或配接头）
• 用扎带固定电缆，防止拉扯
Step 5：密封检查
• 确认法兰盘与面板之间密封垫片完好
• 确认锁紧螺母拧紧
• 插合插头，检查IP67密封
▌板前安装步骤
Step 1：面板开孔
• 在面板上用M16×1.5丝锥攻丝，或钻M16通孔
• 面板厚度：1-6mm
Step 2：安装插座
• 将插座从面板正面插入开孔
• 从面板背面拧入锁紧螺母
• 拧紧力矩：3-5N·m
• 确保插座与面板之间密封圈被压缩
Step 3-5：同法兰安装Step 3-5
▌板后安装步骤
Step 1：面板开孔
• 同板前安装Step 1
Step 2：安装插座
• 将插座从面板背面插入开孔
• 从面板正面拧入锁紧螺母
• 拧紧力矩：3-5N·m
• 确保密封圈被压缩
Step 3-5：同法兰安装Step 3-5
【H3】五、定制生产服务
科迎法电气提供M12防水航空插座的全方位定制服务：
定制项目1：安装方式定制
• 标准：法兰安装、板前安装、板后安装
• 可定制：侧面安装（90°弯头法兰）、浮动安装（带弹簧补偿）、导轨安装（DIN导轨卡扣）
• 定制周期：10-15天
定制项目2：外壳材质定制
• 标准：铜合金镀镍（金属）、工程塑料（塑料）
• 可定制：不锈钢316L（耐腐蚀）、铝合金（轻量化）、PA66+GF30（高强度塑料）
• 定制周期：10-15天
定制项目3：芯数与编码定制
• 标准芯数：2/3/4/5/6/8/12芯
• 可定制：10芯（复合信号）、14芯（高密度）、17芯（多路传输）
• 编码：A/B/D/X/S/K型，可定制特殊防呆编码
定制项目4：电缆定制（带线式）
• 标准电缆长度：0.5/1/1.5/2/5/10米
• 可定制：任意长度（0.1-50米）
• 可定制：电缆颜色、屏蔽方式、尾部处理（浸锡/RJ45/USB/DB9）
定制项目5：标识与包装定制
• 可定制：激光打标（客户LOGO、型号、批次）、彩色标识环、防静电包装

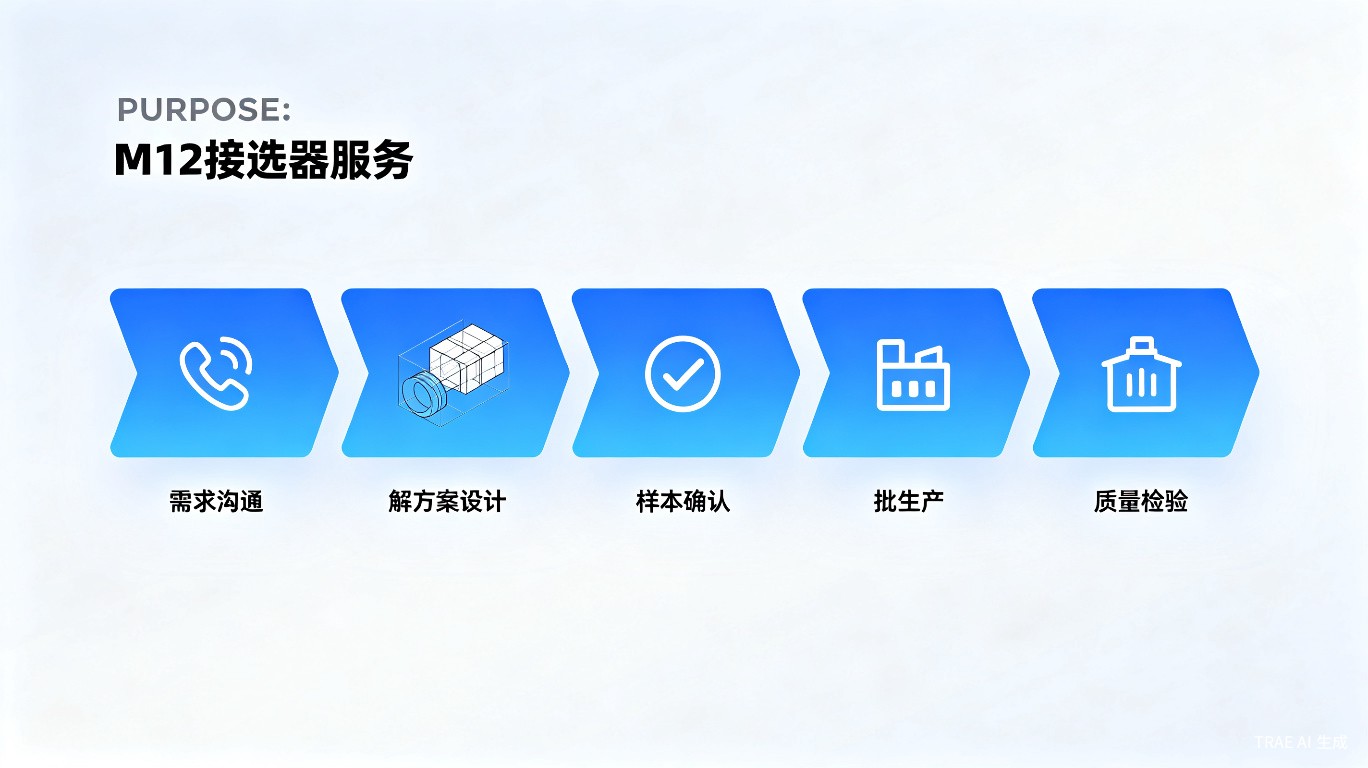

定制流程：
① 需求沟通：提供应用场景、技术参数、数量
② 方案设计：3D图纸、BOM清单、报价单
③ 样品确认：免费提供1-3件样品
④ 批量生产：样品确认后10-15天交货
⑤ 质量检验：100%电气测试+外观检验+包装出货

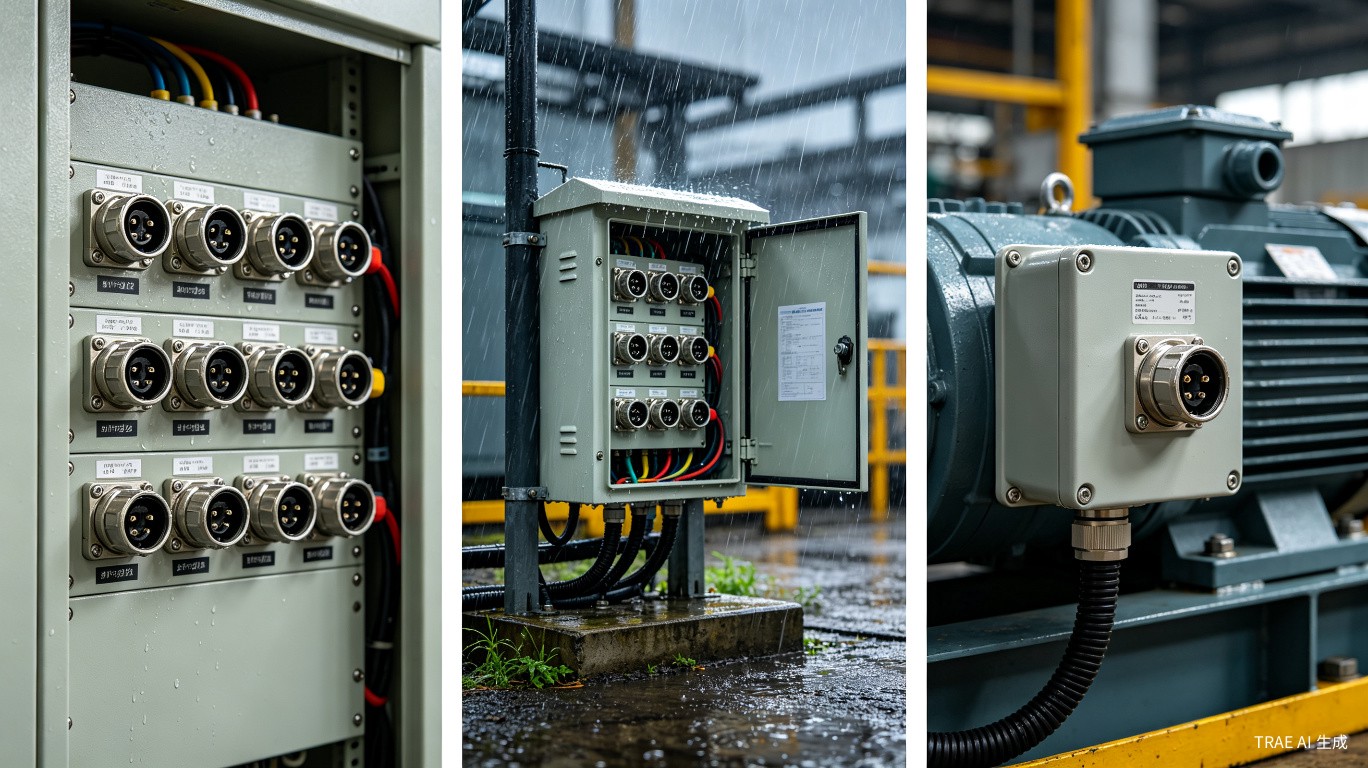

【H3】六、典型应用案例
案例1：控制柜面板接口
某自动化设备厂，控制柜需要对外提供8个传感器接口。采用科迎法M12防水航空插座：
• 型号：KYF12K5ZT-FL-M-HJ（5芯法兰安装金属外壳焊接式）
• 数量：8套
• 效果：法兰安装牢固可靠，焊接式接触电阻低，控制柜防护等级提升至IP67
案例2：户外配电箱
某市政工程，户外配电箱需要防水接口。采用科迎法M12防水航空插座：
• 型号：KYF12K4ZT-BQ-M-DX-PVC-2M（4芯板前安装金属外壳带线式PVC电缆2米）
• 数量：12套
• 效果：板前安装方便维护，带线式即插即用，户外雨淋2年无进水
案例3：电机接线盒
某电机厂，电机接线盒需要紧凑的防水接口。采用科迎法定制产品：
• 型号：KYF12K3ZT-BH-P-DX-PUR-1M（3芯板后安装塑料外壳带线式PUR电缆1米）
• 数量：50套
• 效果：板后安装节省正面空间，带线式减少接线时间，PUR电缆耐油耐弯折
