一、工业视觉检测的发展现状与市场需求

随着制造业向智能化、精密化方向转型，传统人工目检已无法满足现代工业生产对检测效率、精度和一致性的要求。据 MarketsandMarkets 预测，全球机器视觉市场规模将从2023年的约140亿美元增长至2028年的超过230亿美元，年复合增长率达10.3%。中国作为全球最大的制造业基地，视觉检测设备需求尤为旺盛。

视觉检测技术已从早期的简单2D图像识别，发展到融合深度学习、3D结构光、高光谱成像的多维检测体系。在汽车零部件、电子元器件、新能源电池、半导体封装、食品医药等行业，视觉检测设备已成为质量管控的核心装备。

二、视觉检测设备核心技术解析

2.1 2D视觉检测技术

2D视觉检测是最成熟的视觉检测技术，通过工业相机采集被测物体的平面图像，利用图像处理算法进行缺陷识别、尺寸测量、位置定位等。

核心性能指标：

• 分辨率：从200万像素到2亿像素可选，适配不同精度需求

• 检测速度：最高可达每分钟数千件，满足高速产线节拍

• 检测精度：亚像素级定位精度，重复精度可达±0.01mm

• 光源方案：环形光、同轴光、条形光、背光源等多种组合

典型应用场景：

• 电子元器件：焊点缺陷、引脚共面性、丝印字符识别

• 汽车零部件：冲压件尺寸测量、表面划痕检测、装配完整性验证

• 新能源电池：极片涂布缺陷、隔膜瑕疵、电芯外观检测

• 食品包装：标签位置、封口完整性、异物检测

2.2 3D视觉检测技术

3D视觉检测通过结构光、激光三角测量、TOF（飞行时间）等技术获取被测物体的三维形貌信息，解决了2D视觉在高度、深度、体积测量方面的局限。

科迎法电气3D视觉检测系统核心特点：

• 2亿像素超高分辨率：捕捉微米级表面细节

• 多视角融合：360°全方位检测，消除盲区

• 亚毫米级深度精度：Z轴测量精度可达±0.05mm

• 深度学习算法：自适应缺陷分类，误检率<0.5%

典型应用场景：

• 汽车缸垫：双面缺陷检测、厚度均匀性测量

• 精密齿轮：齿形轮廓、齿距偏差、表面粗糙度评估

• 连接器端子：共面度、插入力模拟、三维尺寸验证

• 注塑件：翘曲变形、壁厚分布、合模线检测

2.3 深度学习与AI赋能

传统视觉检测算法依赖人工设定阈值和规则，面对复杂缺陷类型时适应性差。科迎法电气视觉检测系统深度融合深度学习框架，实现：

• 自适应学习：仅需少量样本即可训练新缺陷模型

• 多缺陷并行识别：同时检测划痕、凹坑、异物、变色等多种缺陷

• 动态阈值调整：根据产线环境自动优化检测参数

• 数据追溯：每批次检测数据自动归档，支持质量追溯

三、科迎法视觉检测设备产品系列

科迎法电气基于十余年机器视觉技术积累，推出覆盖全应用场景的视觉检测设备产品系列：

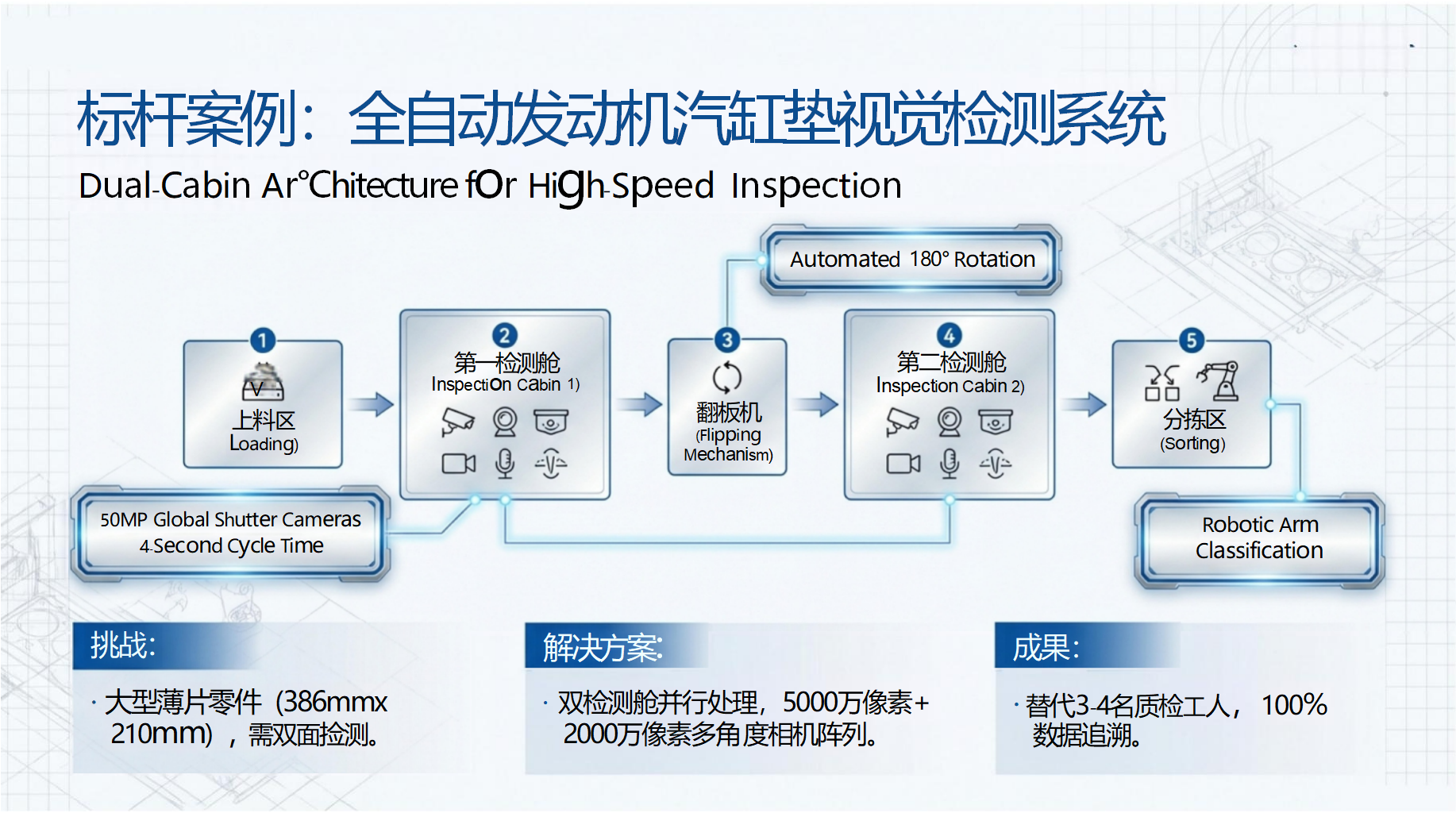

四、客户案例：汽车缸垫双面3D视觉检测项目

4.1 项目背景

某国内知名汽车零部件供应商，年产能超过500万套汽车缸垫，产品供应大众、丰田、比亚迪等主流车企。缸垫作为发动机密封系统的核心部件，其表面质量直接影响发动机密封性能和使用寿命。客户原有的2D视觉检测系统无法有效识别微小凹坑、厚度不均等三维缺陷，导致售后投诉率偏高。

检测难点：

• 缸垫双面均需检测，传统方案需翻转工件，效率低

• 表面纹理复杂，2D图像难以区分正常纹理与真实缺陷

• 缺陷尺寸微小（最小凹坑直径0.1mm），对分辨率要求极高

• 产线节拍要求：每分钟检测60件

4.2 科迎法解决方案

科迎法为客户定制了KYF-VIS-3D-200M双面3D视觉检测系统：

硬件配置：

• 2亿像素超高分辨率工业相机（双侧各1套）

• 多视角结构光投影模块，实现360°无盲区检测

• 高精度伺服传送机构，工件无需翻转即可完成双面检测

• 环形+同轴组合光源，自适应不同表面反光特性

软件系统：

• 基于深度学习的缺陷分类算法，可识别凹坑、划痕、异物、厚度不均等12类缺陷

• 亚像素级边缘检测，尺寸测量精度±0.005mm

• 与产线PLC实时通信，NG品自动分拣

• 检测数据实时上传MES系统，支持SPC统计分析

4.3 项目成果

• 检测效率：从每分钟30件提升至60件，产能翻倍

• 缺陷检出率：从85%提升至99.2%，漏检率降至0.8%以下

• 误检率：从12%降至0.5%，大幅减少人工复判工作量

• 售后投诉：因缸垫表面缺陷导致的售后投诉下降78%

• ROI回收周期：14个月，年节省人工成本约120万元

五、视觉检测设备选型指南

企业在选购视觉检测设备时，建议从以下维度进行综合评估：

1. 检测需求明确：确定检测维度（2D/3D）、缺陷类型、精度要求、产线节拍

2. 光源方案匹配：根据被测物表面特性（反光/吸光/透明）选择合适光源

3. 分辨率计算：根据最小缺陷尺寸和检测视野，计算所需相机分辨率

4. 算法适应性：评估是否支持深度学习、是否易于训练新缺陷模型

5. 系统集成能力：确认是否支持与现有产线PLC、MES系统的无缝对接

6. 售后服务保障：了解供应商的技术支持响应速度和备件供应能力

六、技术延展性

科迎法电气视觉检测设备不仅适用于工业质检，还可延展至：

• 医疗行业：药品包装完整性检测、医疗器械表面缺陷识别

• 物流行业：包裹条码识别、体积测量、分拣引导

• 农业领域：果蔬分级、病虫害识别、成熟度判断

• 安防领域：人脸识别、行为分析、异常事件检测

客户评价

"科迎法的3D视觉检测系统彻底解决了我们缸垫双面检测的难题。2亿像素的分辨率连0.1mm的微小凹坑都能清晰捕捉，而且深度学习算法越用越聪明，误检率从12%降到了0.5%。"——客户质量总监

"系统上线后，我们的质检人员从12人减少到3人，产能反而翻了一倍。科迎法的工程师在项目实施过程中非常专业，从方案设计到产线调试全程跟进。"——客户生产经理
