2亿像素+结构光3D视觉：极限感知能力的工业质检突破

在精密电子元器件、光学玻璃、半导体封装等领域，缺陷尺寸往往小于0.1mm，且缺陷类型复杂多样——崩边、气泡、划痕、异物、色差等。传统视觉检测系统受限于分辨率和维度，难以同时满足看得清和测得准的双重需求。科迎法电气将2亿像素超高分辨率相机与结构光3D视觉技术深度融合，突破二维成像的局限，实现微观缺陷的极限感知。

一、为什么需要2亿像素+3D视觉？

1. 二维检测的盲区

传统二维视觉检测只能获取物体的平面信息，对于以下场景存在天然盲区：

· 深度缺陷：如玻璃表面的崩边、缺角，二维图像中仅表现为边缘灰度变化，难以区分是表面污渍还是真实缺损

· 立体缺陷：如气泡在材料内部的分布，二维图像只能看到表面投影，无法判断气泡深度和体积

· 形变缺陷：如薄板件的翘曲、凹陷，二维图像无法直接测量高度变化

2. 超高分辨率的价值

2亿像素（200MP）相机的物理分辨率是传统500万像素相机的40倍。在相同视野下，2亿像素相机的单个像素对应的物理尺寸更小，能够分辨更细微的缺陷特征。

以100mm×100mm的视野为例：500万像素相机每个像素对应约0.14mm×0.14mm；2000万像素相机每个像素对应约0.07mm×0.07mm；2亿像素相机每个像素对应约0.02mm×0.02mm。这意味着2亿像素相机可以分辨20μm级别的缺陷，而500万像素相机只能分辨140μm级别的缺陷。

3. 结构光3D视觉的原理

结构光3D视觉通过投射特定编码的光栅图案到物体表面，相机从不同角度拍摄变形后的光栅图案，通过三角测量原理计算出物体表面的三维坐标。

科迎法采用多频相移结构光技术，相比单频技术具有以下优势：抗干扰能力强（多频编码可消除环境光干扰）、精度高（相位展开精度可达亚像素级，Z轴测量精度±2μm）、速度快（单次拍摄即可获取完整三维点云，无需扫描运动）。

二、科迎法极限感知技术方案

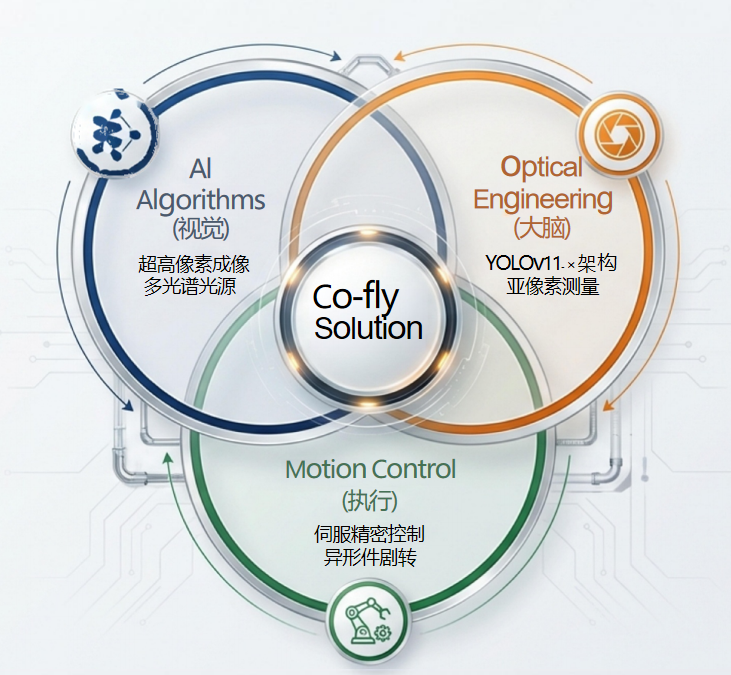

系统组成

科迎法极限感知系统由以下核心模块组成：

· 2亿像素超高分辨率相机：采用索尼IMX系列大靶面传感器，像素尺寸2.5μm×2.5μm，动态范围72dB

· 结构光投影模块：DLP数字光处理器，投射频率最高可达10kHz，支持正弦相移、格雷码等多种编码模式

· 多光谱光源系统：同轴光、环形光、条形光、背光自由组合，针对不同材质优化成像

· 精密运动平台：XYZ三轴伺服控制，重复定位精度±1μm，支持样品多角度旋转

· AI推理引擎：YOLOv11-X模型+TensorRT加速，单图像推理小于0.5秒

核心技术参数

· 物理测量精度：0.1像素（±2μm）

· 检测节拍：≥100 PCS/min（取决于缺陷复杂度）

· 3D测量范围：Z轴±5mm，分辨率0.5μm

· 缺陷识别类型：崩边、气泡、划痕、异物、色差、凹陷、凸起等

· 最小可检测缺陷：20μm（2D）/ 0.5μm高度差（3D）

三、典型应用场景

场景一：换能元集成模块检测（≤1μm精度）

换能元集成模块是超声设备的核心部件，由陶瓷片、电极层、背衬层精密叠压而成。检测难点在于：陶瓷片厚度仅0.2-0.5mm，表面崩边尺寸要求小于50μm；电极层图案精度要求±5μm；层间气泡直径要求小于20μm。

科迎法方案：2亿像素相机+结构光3D+多角度光源阵列。检测项目包括：陶瓷片崩边（通过3D高度图识别边缘缺损，精度±2μm）、电极图案偏差（2D图像亚像素测量，精度±1μm）、层间气泡（3D点云分析，识别内部气泡的位置和体积）、表面划痕（多光谱光源组合，区分真实划痕与表面纹理）。检测节拍：80-120 PCS/min，漏检率小于0.05%。

场景二：光学玻璃表面缺陷检测

光学玻璃（如镜头、棱镜、滤光片）对表面质量要求极高，任何微小缺陷都会影响光学性能。检测项目包括：崩边（3D高度图识别边缘缺损，最小可检测50μm崩边）、气泡（3D点云分析识别内部气泡，最小可检测20μm气泡）、划痕（暗场照明+2亿像素相机，最小可检测5μm宽度的划痕）、麻点（多角度光源组合，识别表面微小凹坑）。

场景三：半导体封装缺陷检测

半导体封装过程中，焊球、引线、塑封层都可能产生缺陷。检测项目包括：焊球共面性（3D测量所有焊球高度，共面性精度±3μm）、引线偏移（2D亚像素测量，精度±2μm）、塑封层气泡（3D超声波扫描+结构光融合，识别内部气泡）、芯片倾斜（3D平面拟合，测量芯片与基板的倾斜角度）。

四、技术亮点解析

1. 亚像素测量技术

传统视觉检测的精度受限于像素尺寸（如2.5μm）。科迎法通过亚像素边缘提取算法，将测量精度提升至0.1像素（0.25μm），实现超越物理分辨率的测量能力。算法原理：利用边缘灰度分布的连续特性，通过插值计算边缘的亚像素位置。配合高精度标定板（精度±0.1μm），系统整体测量精度可达±2μm。

2. 多频相移结构光

单频结构光在测量复杂表面（如台阶、深孔）时容易产生相位模糊。科迎法采用多频相移技术，通过低频相位确定大致范围、高频相位确定精细位置，实现大范围高精度的三维测量。

3. 2D+3D数据融合

2D图像提供丰富的纹理和颜色信息，3D点云提供精确的几何信息。科迎法通过2D+3D数据融合算法，将两种信息互补：2D识别可疑区域→3D确认是否为真实缺陷；3D发现高度异常→2D分析表面纹理特征；融合判定：综合2D和3D证据，降低误报率。

4. TensorRT实时推理

2亿像素图像的数据量极大（约600MB/张），传统CPU推理需要数秒。科迎法采用NVIDIA RTX5090 GPU+TensorRT加速，将推理时间压缩至小于0.5秒，满足产线节拍要求。

五、与二维视觉检测的对比

传统二维视觉检测的分辨率最高2500万像素，测量维度为二维平面，最小可检测缺陷50-100μm，崩边检测依赖边缘灰度变化，气泡检测无法检测内部气泡，检测节拍60-80 PCS/min，误报率3-5%。

科迎法2D+3D融合方案的分辨率为2亿像素，测量维度为三维立体，最小可检测缺陷20μm（2D）/ 0.5μm高度差（3D），崩边检测通过3D高度图直接识别，气泡检测通过3D点云分析位置和体积，检测节拍≥100 PCS/min，误报率小于1%。

六、选型建议

企业在引入极限感知视觉检测系统时，建议关注以下维度：

· 缺陷类型：明确需要检测的缺陷种类（2D缺陷、3D缺陷、内部缺陷），决定是否需要3D模块

· 精度要求：根据产品公差确定测量精度，避免过度配置（精度越高，成本越高）

· 节拍要求：2亿像素+3D的检测节拍约100 PCS/min，如果产线节拍更高，可考虑多工位并行

· 样品特性：透明/半透明材料需要特殊光源（如背光、偏振光），高反光材料需要同轴光或暗场光

· 算法训练：超高分辨率图像的标注工作量较大，建议采用半自动标注工具提升效率

科迎法电气拥有完整的光学实验室和算法研发团队，可为客户提供从样品测试、方案验证到设备交付的全流程服务。如需具体选型方案，请联系技术顾问。
