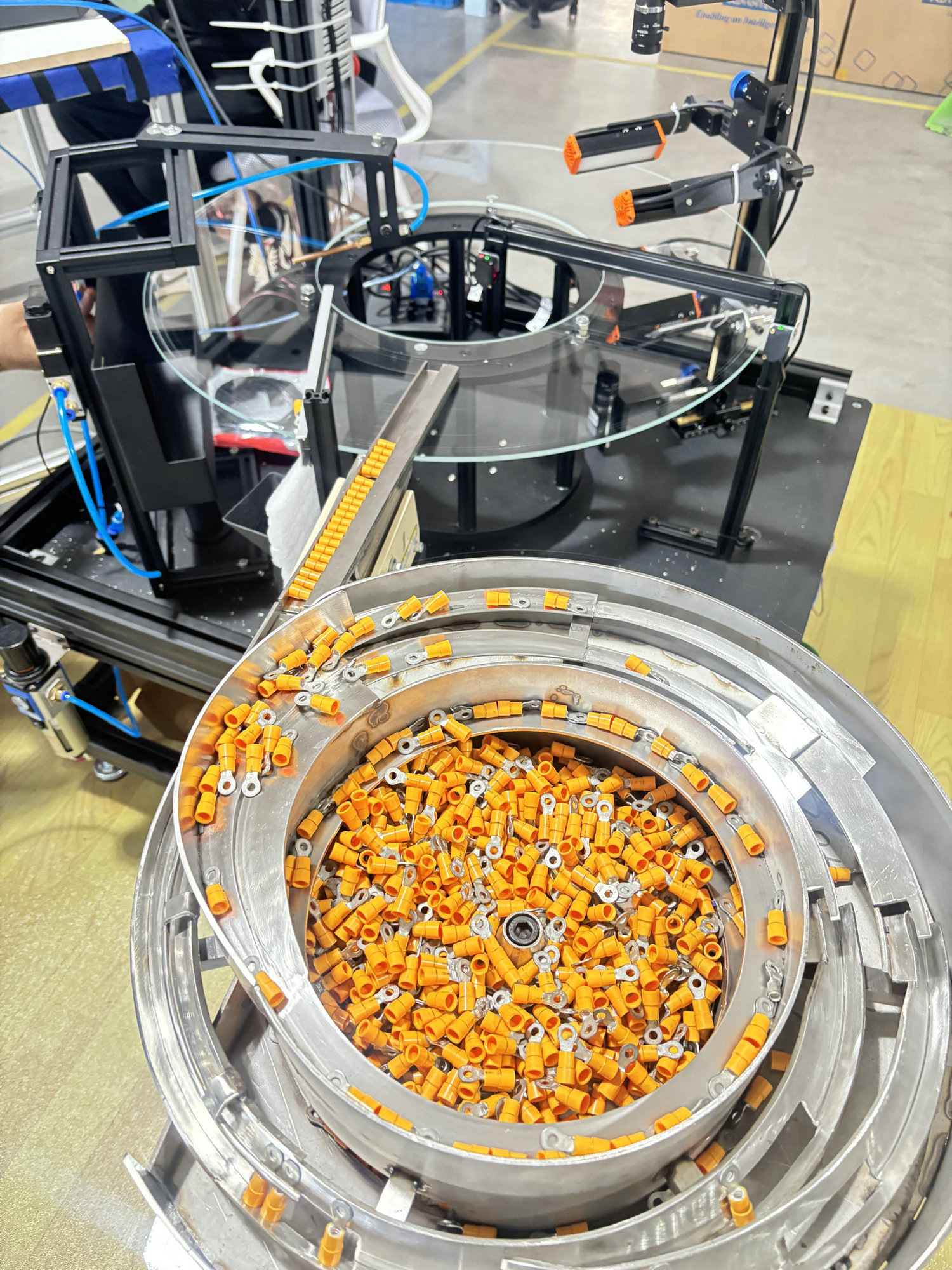

在工业视觉检测系统中，光源的选择直接决定了成像质量的上限。再好的相机和算法，如果光源配置不当，也无法拍出清晰的缺陷特征。科迎法电气在数百个视觉检测项目中积累了丰富的光源选型经验，本文系统梳理同轴光、环形光、条形光、背光等常用光源的特性与适用场景，帮助企业快速找到适合自己产品的光源方案。

一、光源选型的核心逻辑

视觉检测的本质是用光把缺陷凸显出来。不同材质、不同缺陷类型，对光的响应完全不同：金属反光表面需要消除镜面反射，凸显划痕和凹坑；透明/半透明材料需要穿透成像，识别内部气泡和异物；漫反射表面需要均匀照明，避免阴影干扰；高纹理表面需要定向照明，凸显纹理变化中的缺陷。

光源选型的核心逻辑是：根据被测物体的材质特性、表面状态、缺陷类型，选择能够最大化缺陷对比度的光源类型和照射角度。

二、四种核心光源详解

1. 同轴光（Coaxial Light）：金属件的克星

#### 原理

同轴光通过半透半反镜将光源与相机光轴重合，光线垂直照射物体表面，反射光沿原路返回进入镜头。

#### 适用场景

· 高反光金属表面：如铝合金、不锈钢、铜件，消除镜面反射干扰

· 光滑平面：如玻璃、镜面、抛光件，凸显表面细微划痕

· 凹陷/凸起缺陷：同轴光对表面高度变化敏感，凹坑处光线散射，成像为暗区；凸起处光线集中反射，成像为亮区

#### 科迎法案例

发动机汽缸垫检测项目中，金属表面存在大量反光区域。采用同轴光后，划痕检出率从普通面光的65%提升至98%，误报率从12%降至2%。

#### 注意事项

· 同轴光对工作距离敏感，建议工作距离控制在50-200mm

· 同轴光亮度损失较大（约50%），需要更高功率光源

· 不适用于粗糙表面（如砂铸件、氧化件），粗糙表面漫反射会破坏同轴效果

2. 环形光（Ring Light）：通用性最强的万金油

#### 原理

环形光围绕相机镜头呈环形布置，光线从多个角度斜向照射物体表面。

#### 适用场景

· 一般工业件：如塑料件、橡胶件、陶瓷件，提供均匀照明

· 表面纹理检测：如注塑件流痕、压铸件冷隔，环形光的斜向照明可凸显纹理

· 字符/条码识别：均匀照明确保字符对比度一致

#### 角度选择

环形光的角度（光线与垂直方向的夹角）影响成像效果：低角度环形光（15-30°）适合检测划痕、裂纹等表面缺陷，缺陷处形成长阴影；高角度环形光（45-60°）适合一般照明，阴影较短，图像均匀；多段环形光可分段控制不同角度的亮度，实现无影效果。

#### 科迎法案例

连接器针脚检测项目中，采用4段可调环形光，分别控制0°、90°、180°、270°方向的亮度。通过交替点亮不同段，消除针脚之间的相互阴影，针脚缺失检出率达到99.5%。

3. 条形光（Bar Light）：定向照明的手术刀

#### 原理

条形光为线状光源，光线从特定角度定向照射，形成明显的明暗对比。

#### 适用场景

· 边缘检测：如工件轮廓测量、尺寸检测，条形光的定向照明形成清晰边缘

· 划痕检测：条形光与划痕方向垂直时，划痕处形成明显阴影

· 凸起/凹陷检测：条形光斜向照射，凸起处亮、凹陷处暗

#### 多条形光组合

科迎法常采用多根条形光组合的方案：双侧条形光对称布置，消除单侧阴影；四向条形光0°、90°、180°、270°各一根，分别拍摄后合成，实现全方位检测；可调角度条形光角度可调（0-90°），适应不同检测需求。

#### 科迎法案例

大型建材多维视觉测量项目中，采用2000万像素相机+双侧条形光组合。条形光从45°角照射，在建材表面形成清晰的纹理阴影，通过阴影分析测量表面粗糙度和缺陷深度。

4. 背光（Back Light）：轮廓测量的标尺

#### 原理

背光从物体背面照射，相机拍摄物体的剪影轮廓。

#### 适用场景

· 尺寸测量：如孔径、槽宽、外形轮廓，背光提供清晰的边缘对比

· 异物检测：透明材料中的不透明异物，背光下呈现明显黑影

· 透明件检测：如玻璃、薄膜，背光可识别裂纹、缺口

#### 注意事项

· 背光不适用于表面缺陷检测（如划痕、凹坑），只能获取轮廓信息

· 背光亮度需远高于环境光，否则边缘对比度不足

· 对于半透明材料，背光可能产生光晕，需要配合偏振片使用

#### 科迎法案例

换能元集成模块检测中，采用背光+正面光组合。背光用于测量陶瓷片的外形尺寸和孔位精度（±5μm），正面光用于检测表面缺陷。两套光源分时点亮，同一相机完成两种检测。

三、多光谱光源组合策略

在实际项目中，单一光源往往无法满足所有检测需求。科迎法采用多光谱光源组合策略，根据检测项目灵活切换：

策略一：分时照明

同一相机在不同时间点亮不同光源，分别拍摄后合成分析。优点：成本低（只需1台相机），信息完整；缺点：节拍延长（每种光源增加1次拍摄时间）；适用：节拍要求不严苛、检测项目多的场景。

策略二：多相机并行

多台相机分别配置不同光源，同时拍摄。优点：节拍快（所有检测同步完成）；缺点：成本高（多台相机+多套光源）；适用：高速产线、节拍要求严苛的场景。

策略三：复合照明

多种光源同时点亮，通过光谱分离或偏振分离获取不同信息。优点：单次拍摄获取多维信息；缺点：光学设计复杂，成本较高；适用：空间受限、无法布置多相机的场景。

四、材质-缺陷-光源匹配表

反光金属（铝、不锈钢）的典型缺陷为划痕、凹坑，推荐光源为同轴光，辅助光源为环形光（低角度）。漫反射金属（铸铁、铜）的典型缺陷为裂纹、气孔，推荐光源为环形光，辅助光源为条形光。透明玻璃/塑料的典型缺陷为气泡、裂纹、异物，推荐光源为背光，辅助光源为暗场光。白色塑料/陶瓷的典型缺陷为色差、变形、缺料，推荐光源为环形光（高角度），辅助光源为条形光。黑色橡胶/塑料的典型缺陷为裂纹、杂质，推荐光源为条形光（低角度），辅助光源为同轴光。复合材料的典型缺陷为分层、脱粘、纤维断裂，推荐光源为背光+条形光，辅助光源为红外光。印刷/喷涂表面的典型缺陷为污点、漏印、偏移，推荐光源为环形光，辅助光源为同轴光。

五、光源选型常见误区

误区一：亮度越高越好

过高的亮度会导致图像过曝，细节丢失。应根据相机曝光时间和增益设置，选择合适亮度的光源。科迎法光源均支持0-100%亮度调节，可根据实际成像效果精细调整。

误区二：一种光源打天下

不同检测项目需要不同的光源。如汽缸垫检测，正面检测用同轴光凸显划痕，背面检测用环形光检测涂层均匀性。强行用一种光源覆盖所有项目，必然导致某些项目的检出率下降。

误区三：忽视光源寿命

LED光源寿命通常50000小时，但亮度会随时间衰减。如果不定期校准，检测标准会漂移。科迎法系统配备亮度监测功能，当亮度衰减超过10%时自动报警，提醒更换光源或调整参数。

误区四：不考虑热影响

高功率LED光源会产生热量，如果散热不良，可能导致被测工件温度升高（尤其对热敏感材料）。科迎法光源采用主动散热设计（风扇+散热片），确保光源表面温度小于45℃。

六、科迎法光源系统优势

· 模块化设计：光源、控制器、电源模块化，便于维护和更换

· 智能控制：通过PLC或软件远程控制光源开关、亮度、色温

· 快速换型：光源支架采用快拆设计，换型时间小于5分钟

· 定制服务：可根据客户特殊需求定制光源形状、尺寸、波长（如紫外、红外）

�� 延伸阅读：了解更多关于发动机汽缸垫双面视觉检测系统的光源配置，请阅读《发动机汽缸垫双面视觉检测系统：大型薄片件的高效质检方案》

�� 延伸阅读：探索2亿像素+结构光3D视觉技术的应用，请阅读《2亿像素+结构光3D视觉：极限感知能力的工业质检突破》

七、结语

光源是视觉检测系统的眼睛，选型得当可以事半功倍，选型不当则事倍功半。科迎法电气建议企业在规划视觉检测方案时，先进行光源可行性测试——用样品在不同光源下拍摄，对比成像效果，再确定最终方案。科迎法光学实验室提供免费的光源测试服务，欢迎寄样测试。如需具体选型方案，请联系技术顾问。
