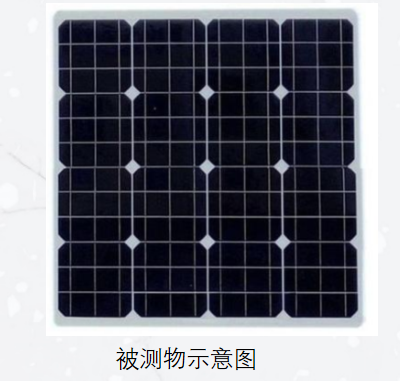

某材料科技企业为光伏组件测试规划一套大靶面光源系统，被测对象是光伏测试板，需要水平照射，幅面覆盖到 3000mm×3000mm 量级。该场景属于按 IEC 61215、IEC 61730 开展的组件测试场景，对光源输出的光谱形状、均匀性与长期稳定性都有明确要求。
3 米幅面带来的不是灯多一点这么简单：辐照均匀性要在更大的平面上维持，温度场要在大面积上同步受控，标定与数据记录的范围也要随之扩展。水平照射还决定了样品架与光路的相对布局，风路设计不能只服务光源本身，要兼顾组件背面的散热。对使用方而言，这套设备要回答的不是能不能点亮，而是数据能不能作为质量判定的依据，这决定了方案里每一项配置的取舍逻辑。方案讨论因此收拢为三个问题——幅面用什么结构实现、光源与电源怎么配、温升怎么管。本文按这三条线还原方案思路，配置结果与验收要点放在最后一节。

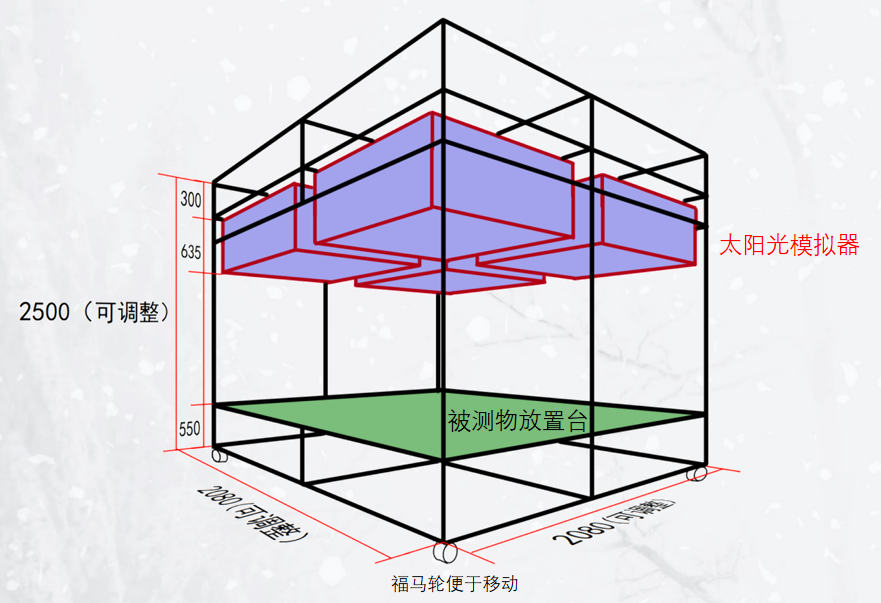

大幅面有两条常见路径：多组光源近距离拼接，或者拉开工作距离让光斑自然覆盖。本方案选择一次成型的箱式结构——阻隔太阳光的保温板材拼装箱体，内壁采用 SU304 不锈钢，侧壁贴全反射反光板，外箱表面静电喷粉烤漆，光源阵列与样品架同处一个受控空间。
一次成型的价值在边界条件封闭：反光、风路与光路可以整体设计，影响均匀性的可控变量更少，后续维护时也容易定位问题。3000mm×3000mm 的需求落在一次成型的合理区间内，相近形态可以参考大面积稳态太阳光模拟器。
箱式结构对场地的要求也要同步评估：净高、进风路径与检修空间，在方案阶段与建筑条件核对一次，避免到货后再改。
拼接路线并非不可用，更适合更大的幅面：单箱尺寸受运输与净高限制，超出的部分依靠模块拼接扩展。代价是接缝区域的辐照衔接与温控一致性要单独做设计，调试工时随之上升。

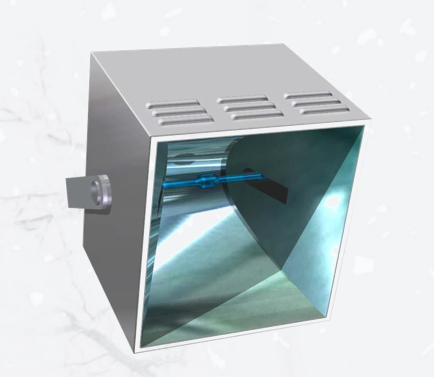

光源初选 4 台 5000W 高压氙气灯，可调整为 6 台 3000W，单组灯功率覆盖 1–3kW，共 4 组光源。两条路线的取舍点在四件事：功率档位与光谱输出特性、灯组数量带来的均匀性调节粒度、耗材更换的成本与排期、单灯故障后的冗余能力。台数多则调节粒度细、单灯影响小；台数少则结构与电源配置更简单。方案阶段按测试节拍与均匀性目标反推，而不是先定台数再看指标。
电源统一采用电子式方波电流电源（EPS），无频闪，每套灯配独立 EPS 实时反馈，恒功率输出；功率可在六成至满功率的区间内，对灯组与单灯两个层级分别调制。氙灯属于消耗品，方案按 1000 小时量级规划耗材更换周期，更换排期写进维护计划，而不是留到现场临时处理。这类光源与电源组合的整机形态，可对照氙灯稳态太阳光模拟器。
氙灯的光强随使用时长缓慢衰减，这是光源的物理特性，方案的价值在于把衰减从数据慢慢变差变成可计划的维护动作。
初始功率点设在八成左右：一是留出向上调制的余量，衰减发生后不触碰功率上限；二是降低光源长期满负荷运行带来的发热与老化。灯管光强衰减后，通过 EPS 上调功率点，使输出回到标称辐照强度，例如从八成附近的功率点上调到九成附近。
这个机制对测试数据的意义在于：辐照度在标称点附近可调，衰减后可上调补偿，长时间系列测试的辐照条件因此保持一致，而不依赖灯管恰好处于新态。补偿动作由系统自动执行，功率点的设定与调整记录留在设备日志里，供数据审核时追溯。使用方需要确认两件事：补偿的触发条件由谁设定、功率点调整记录以什么形式留存，两者都应写进验收附件。
稳态方案与脉冲方案在这一点上差异明显：稳态设备需要长时间维持恒定输出，恒功率反馈是基本能力而不是可选附件。稳态路线的整机逻辑，可对照稳态太阳光模拟器的说明。
大幅面持续照射下，被测组件的温升是测试条件的一部分。方案的目标是把产品温升控制在 50℃±10K 的范围内，实现路径由三部分组成：风路循环、PID 自动温度补偿、温度测量网络。
风路为顶部进风口配调节风门与进风风机，顶部回风口集中回风，光源阵列另带排风管道，把光源自身的热量直接排出受控空间。
样品架为 2080mm×2080mm 铝型材结构，滑轨推拉式，四周敞开，利于组件背面散热；组件背面的热量经敞开边缘汇入顶部回风口，与进风风门的开度联动，避免局部热积滞。推拉式同时方便上下料，减少开门对箱内环境的影响。
测量网络由两类铂电阻组成：组件周围布置可移动铠装铂电阻，箱内另设固定式铂电阻，量程 -50～350℃，精度 ±0.1℃。多点实测值进入 PID 回路，风门开度与风机状态随之自动调节，温度场不依赖人工巡检维持。风门与风机的调节响应要和光源的热输出节奏匹配，PID 参数在调试阶段整定，验收时以连续运行的温度记录为准。
测量与数据环节按传感器、采集、报告三层配置。辐照度传感器为光电原理选配件，双层石英玻璃罩，响应迅速，测试范围覆盖模拟器工作区间，输出标准电流或电压信号，安装后参与辐照度的在线监视与记录。
选配的数据采集处理系统承担曲线与数据存储：采集频率设定在五秒一次以内，支持辐照度累计与断电记忆，并带过载与漏电保护。测试能力覆盖 Vmax、Imax、Isc、Voc、FF、Pmax、Eff 等组件参数。
三项输出指标的口径按 IEC 60904-9 的分级方法评定，出厂报告给出各项档位，验收时按报告复核。光伏组件测试场景的指标口径，可对照光伏测试太阳光模拟器的通用说明。
汇总本方案的配置要点：3000mm×3000mm 稳态机型（箱式一次成型）、高压氙灯光源 4 组（4×5000W 或 6×3000W 两条路线）、独立 EPS 恒功率电源、滑轨式铝型材样品架、风路循环与 PID 温控、铂电阻测温网络，辐照度传感器与数据采集系统为选配。验收时逐项核对：箱体材质与反光板、光源台数与功率点设定、温控范围与测温点布置、出厂报告的档位与数据表样张。
大幅面设备的验收项建议在合同签订前就从选型参数表对齐，太阳光模拟器选型指南里有逐项口径说明。以上配置由上海科迎法电气按需求规划，幅面、光谱与温升要求整理成清单后，可直接带着清单沟通：联系科迎法。
