某显示模组厂商要评的不是器件效率，而是显示屏与光学模组在强光下的表现：阳光斜射进座舱时干涉条纹会不会抖，屏幕会不会发白。前提只有一个——一段可控、接近自然光的光照；外场曝晒给不了可重复性。
面积与准直程度则互相拉扯：大面积设备覆盖整车，边缘发散随之放大；小面积设备若只做小，又常牺牲方向性。300mm 箱体的难点，是三件事同时成立：罩得住样件、塞得进工位、发散半角的设计值控制在 ≤0.5°。
三个参数互相挤压，是真正的难点。有效辐照面由样件尺寸决定：300mm×300mm，方形口径，中心与边角都要落在标定范围内。
发散半角由测试原理决定：干涉与成像测量对入射方向敏感，光线斜着进来，等效光程就变，条纹随之偏移，设计值定在 ≤0.5°；测量方式按技术协议约定。
工作距离由前两项反推：光源至被测物约 1.2m，再近则边缘照度掉得快，再远则机台占地。

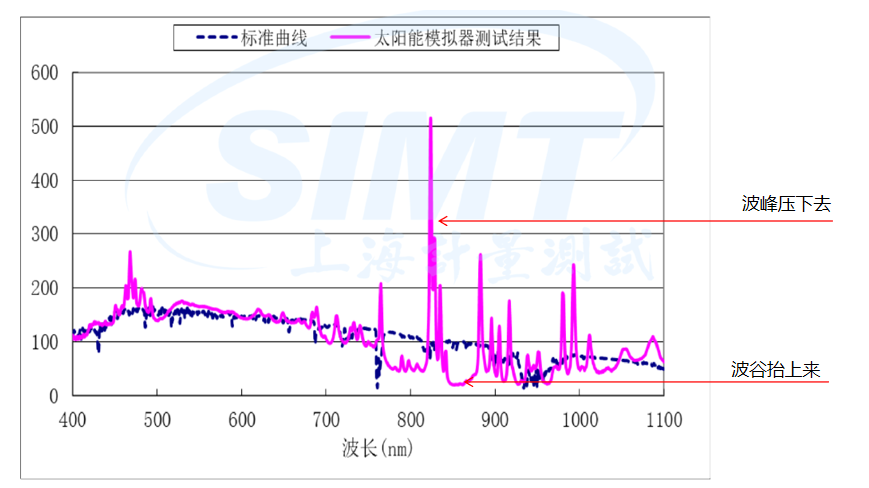

光源是短弧高压氙气灯，按 AM1.5G 标准光谱条件配置，评定波段 400–1100nm，光谱匹配度为 A级。

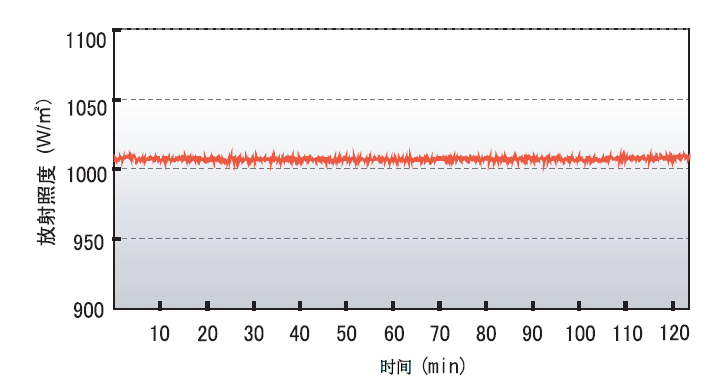

氙灯的麻烦在电源。弧光对电流波动极敏感，电流一抖，光通量跟着抖。这台设备用独立 EPS 做实时反馈控制，逐灯保持恒功率输出，灯管输入功率被钉在工作点上，时间不稳定性 LTI ≤±2%，该项指标同为 A级。
EPS 为电子式方波电流电源，输出无频闪，不会在采集帧上留下工频纹波。
辐照度标称 1000 W/m²，出厂标定偏差 ±100 W/m²；调节在 60%–100% 功率区间电控完成，初始工作点约 70%，余量用于光衰后补足。
出光是上打光，光源在上、样件在下，样件放置不受限：平板、带支架的模组都能平放在铝型材工作台上。

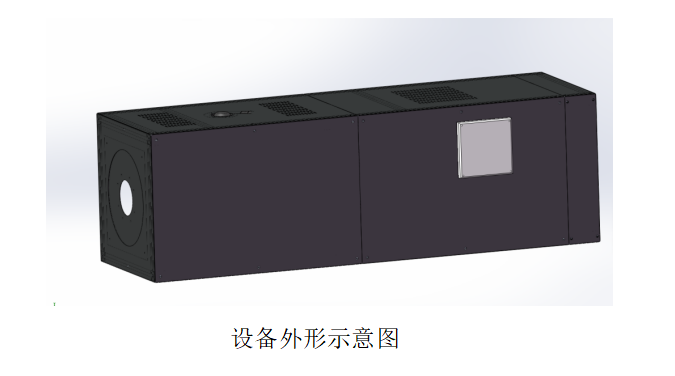

箱体为拼装结构，用能遮蔽外部日光的保温板材围合，内壁 SUS304 不锈钢。侧壁贴装稳态阳光模拟全反射反光板：把打到侧壁的光反射回测试区，减少边缘照度跌落，同时构成二次密封，拼装缝被压在里面，外部漏光进不来。
氙灯电光转换效率不高，大部分输入功率变成热；热排不掉，灯管寿命掉得快。
风路分两段：箱体下侧设进风口、调节风门与进风风机，内部顶部设回风口，形成自下而上的循环；光源阵列另带风冷装置与排风管道，热风直接排至户外。
控温采用 PID 自动温度补偿，测温传感器量程 -50–350℃，测量精度 ±0.1℃（器件指标）。电源箱与控温为分体式，控制面板位于箱体一侧靠前。
辐照度传感器布置在测试样件附近，测的是样件位置实际接收到的光——灯口读数再准，也代表不了 1.2m 外测试面上的辐照度。输出 0–20mA 或 0–5V 模拟量，直接接入采集器。
链路是闭合的：传感器把辐照度转成电信号，与设定值比较，偏差回给 EPS 调灯功率。灯管老化、光输出下降时读数先掉，控制侧把功率往上补，测试面回到设定点。传感器稳定性与非线性各为 ±3%，属器件指标，不等于整机准确度。
主要参数见下表，与其他机型对比可查阅太阳光模拟器产品中心。
项目 | 参数 |
有效辐照面 | 300mm×300mm（方形） |
辐照度 | 标称 1000 W/m²，出厂标定偏差 ±100 W/m² |
评定波段 | 400–1100nm |
光谱匹配度 | A级（AM1.5G 标准光谱条件） |
时间不稳定性 | LTI ≤±2%（A级） |
发散半角 | 设计值 ≤0.5° |
工作距离 | 光源至被测物约 1.2m |
光源类型 | 短弧高压氙气灯 |
出光方向 | 上打光 |
光源寿命 | 标称 1000h |
供电与功率 | 380V / 50Hz；单组灯功率 5–7kW |
注：表中设计值、标称值与工作距离以最终技术协议确认为准。

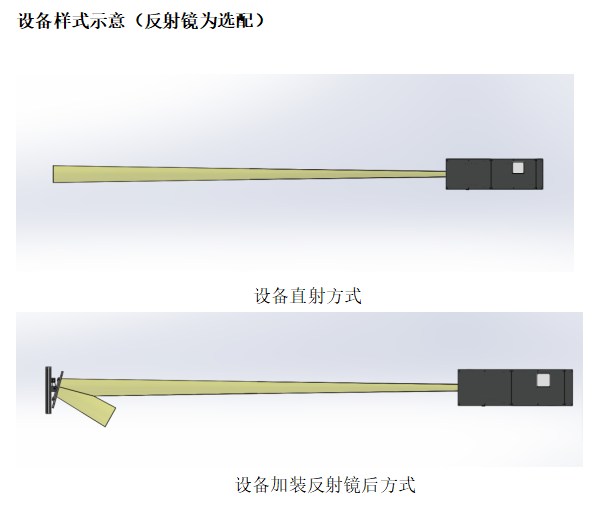

上打光覆盖小样件的垂直入射测试，需求不会停在一种工况。设备支持选配反射镜：加装后光路可在箱内折转，实现多角度照射，可扩展到整车阳光倒灌。
主次要分清：整车测试是选配后的扩展能力，不是基本工况。基本工况仍是 300mm 面内的上打光测试，是否加镜取决于工位空间；整车测试配置可参考车载太阳光模拟器。
辐照度在标定点校准至标称值，出厂标定偏差 ±100 W/m²（1000 W/m² 条件下）。光谱匹配度按 IEC 60904-9 的分级方法评定（400–1100nm）；时间不稳定性按 JJF1615-2017 的方法标定。

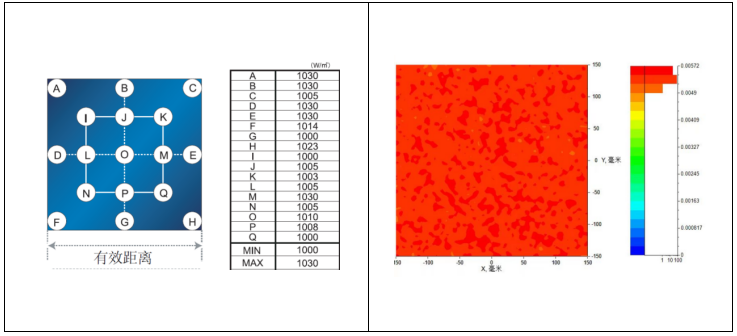

辐照不均匀性按出厂标定与技术协议约定的测试条件评定。它与评价面选取、测点数量、环境温度相关，不可直接比较，因此不给数值。发散半角的测量方式同样按技术协议约定。
设备参照 IEC 60904-9 与 JJF1615-2017 的测试与校准方法设计。交付前逐项验证过载保护、漏电保护、断电恢复与 U 盘导出功能。
回到最初的问题：300mm 的箱体凭什么把发散半角的设计值控制在 ≤0.5°？答案不在单项技术，而在三个约束被同时按住后的取舍——氙灯给光谱，EPS 收住波动，上打光加反光板把光路约束在 300mm 面内，风路把热带走，传感器把辐照度送回。
这台设备的价值在于可重复：同一块样件今天测与下周测，落在同一光照条件下。
