新能源锂电池极片缺陷视觉检测实战案例

某头部动力电池企业极片涂布缺陷在线检测项目全记录

【首页图：极片缺陷检测设备现场实拍/极片缺陷对比图，Alt标签：锂电池极片缺陷视觉检测-科迎法电气案例】

随着新能源汽车市场的爆发式增长，动力电池的品质管控成为产业链的核心环节。锂电池极片作为电芯的关键组成部分，其涂布质量直接决定电池的能量密度、循环寿命和安全性。传统的人工抽检方式已无法满足大规模量产的需求，视觉检测技术成为极片品质管控的必然选择。本文记录科迎法电气为某头部动力电池企业部署的极片缺陷视觉检测系统的完整项目过程，从需求分析到方案落地，为行业同仁提供参考。

一、项目背景与客户需求

客户为国内排名前五的动力电池制造商，年产能规划超过50GWh，极片涂布产线共计12条，单线速度100-120m/min。客户面临的核心痛点包括：

- 检测精度要求高：极片涂布厚度公差需控制在+-2um以内，涂层缺陷（漏涂、偏涂、气泡）面积需检出至0.5mm2级别；
- 检测速度压力大：120m/min的产线速度下，需实现全幅面实时在线检测，不能降低产线节拍；
- 缺陷类型复杂：涂布缺陷、极耳错位、边缘毛刺、金属异物、划痕等20余种缺陷需同步检测；
- 数据追溯需求：检测数据需对接MES系统，实现单卷极片的品质档案追溯；
- 环境挑战：涂布车间存在有机溶剂挥发，设备需满足防爆等级要求。

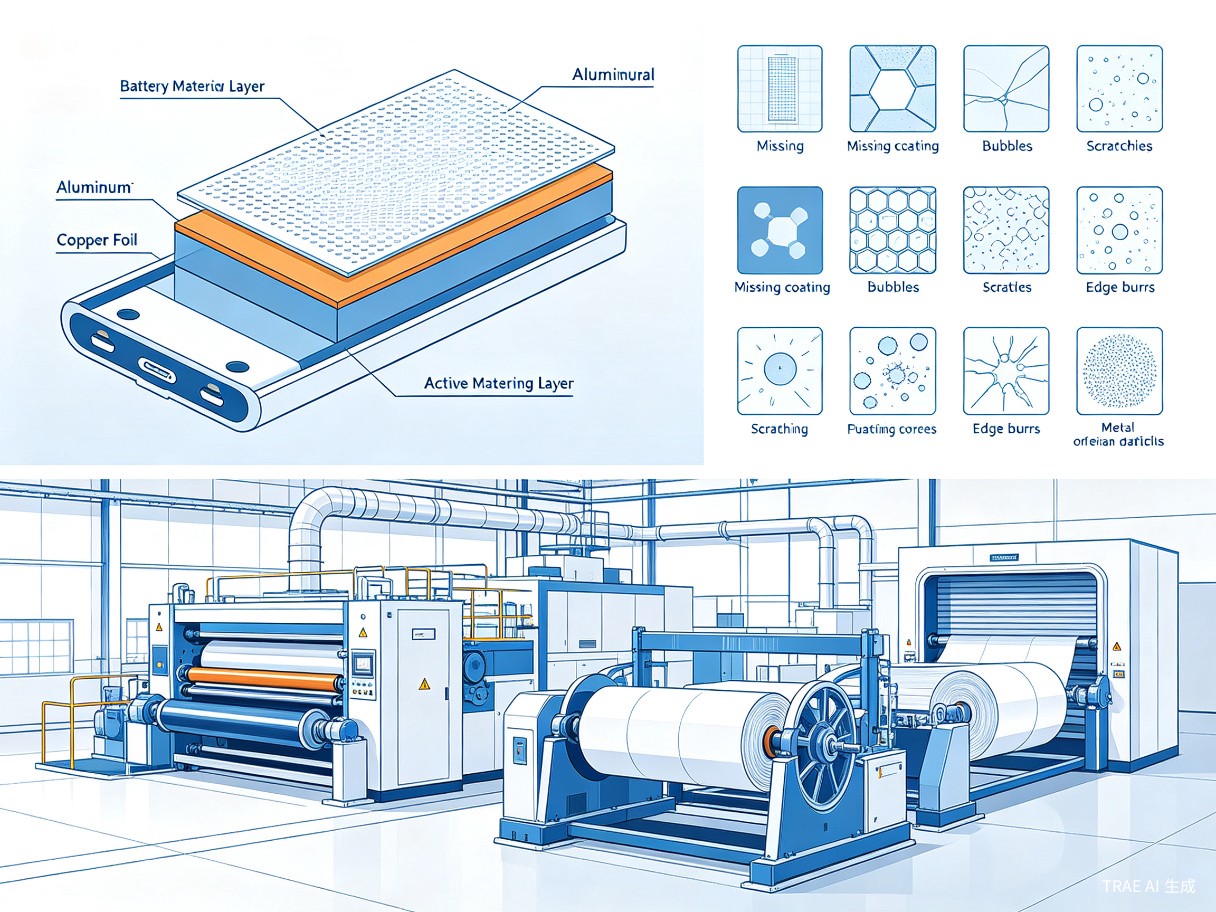

【配图：极片涂布产线现场图/极片结构示意图，Alt标签：锂电池极片涂布产线-极片结构-涂布缺陷类型】

二、视觉检测方案设计

针对客户需求，科迎法电气组建了专项技术团队，经过3轮现场调研和2轮方案评审，最终确定了以下技术方案：

2.1 硬件架构

- 相机配置：4台25K线阵CCD相机，分辨率达25600x1像素，单像素物理尺寸5um，满足+-2um厚度检测精度要求；
- 光源系统：定制大功率LED同轴光源+条形光源组合，亮度可调范围0-100%，配备亮度闭环反馈，适应不同涂布材料（正极/负极）的反光特性；
- 编码器触发：采用高精度旋转编码器（分辨率0.1mm/脉冲），确保图像采集与极片运动严格同步；
- 计算平台：FPGA+GPU异构计算架构，FPGA负责图像预处理（去噪、配准、边缘提取），GPU负责深度学习推理，整体处理延迟<20ms；
- 防爆设计：整机通过ATEX防爆认证，关键电气部件采用隔爆+本安双重防护，适应涂布车间环境。

2.2 算法方案

- 涂布缺陷检测：基于U-Net的语义分割网络，实现涂层缺失、偏涂、气泡的像素级定位，分割精度达0.3mm2；
- 极耳检测：基于YOLOv8的目标检测网络，实现极耳位置、尺寸、角度的实时测量，定位精度+-0.05mm；
- 边缘毛刺检测：基于传统边缘检测+CNN分类的混合方案，毛刺检出长度阈值50um；
- 金属异物检测：采用多光谱成像（可见光+近红外），金属异物在近红外波段呈现高反射特性，与背景对比度显著增强；
- 缺陷分级：根据缺陷类型、面积、位置设置A/B/C三级判定标准，A级缺陷（致命）自动停机，B级缺陷（严重）标记复检，C级缺陷（轻微）记录放行。

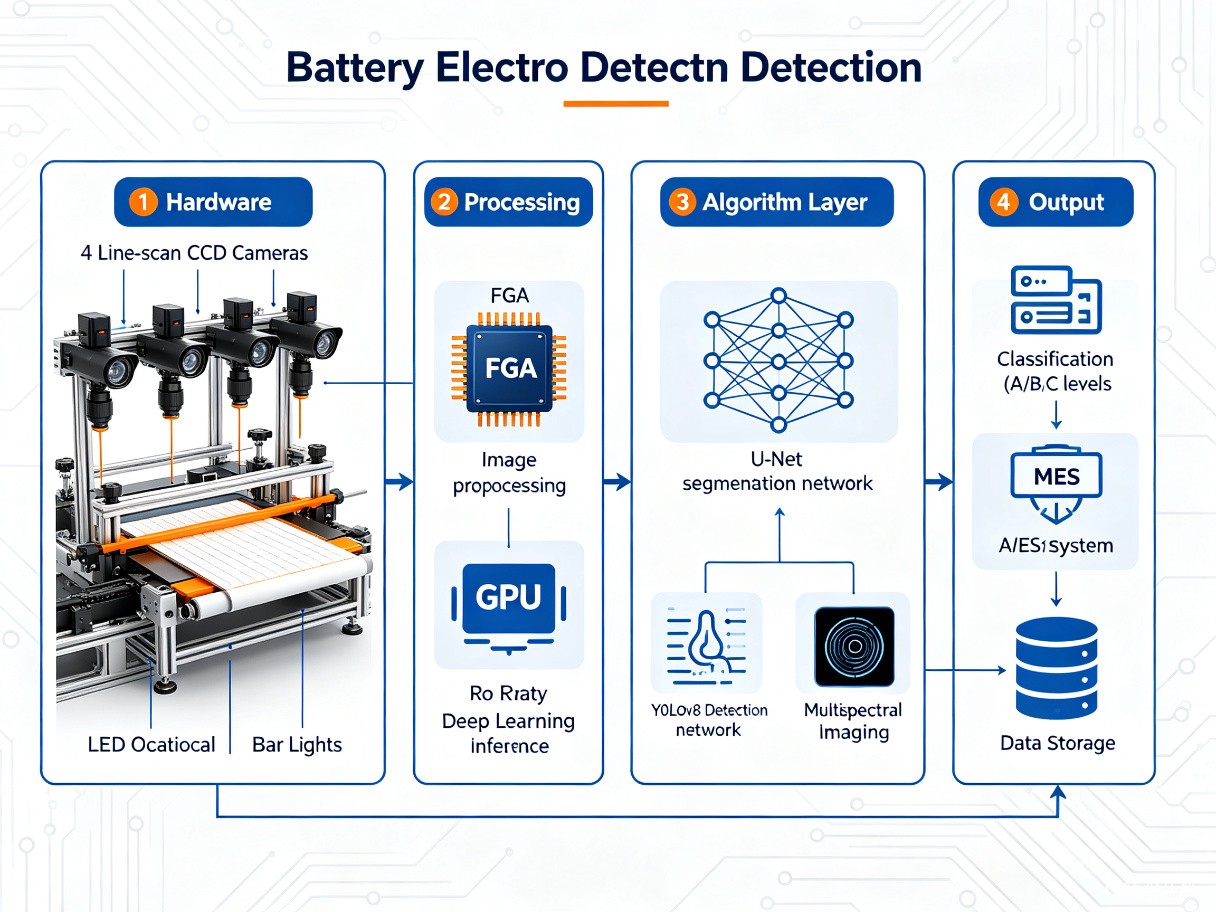

【配图：检测方案架构图/算法流程图，Alt标签：锂电池极片缺陷检测方案架构-算法流程】

三、项目实施过程

项目实施分为四个阶段，总周期4个月：

【第一阶段：需求确认与方案设计（4周）】
- 现场调研：技术团队驻厂2周，深入了解极片涂布工艺、缺陷成因、产线节拍；
- 样本采集：收集正常样本5000张、各类缺陷样本3000张，建立缺陷样本库；
- 方案评审：与客户技术、质量、生产三部门进行2轮方案评审，确定技术路线和验收标准。

【第二阶段：设备开发与调试（8周）】
- 机械设计：定制化检测框架，适配客户现有涂布机空间布局；
- 算法训练：基于样本库进行模型训练，采用数据增强（旋转、缩放、亮度调整）扩充数据集至20000张；
- 现场调试：工程师驻厂4周，完成设备安装、光学校准、算法调优、MES对接。

【第三阶段：试运行与优化（4周）】
- 试运行：连续运行2周，收集检测数据，分析误检/漏检样本；
- 模型迭代：针对试运行中发现的边缘案例，补充样本重新训练，优化模型泛化能力；
- 操作培训：为客户操作人员和质量管理人员提供为期1周的系统培训。

【第四阶段：正式验收（4周）】
- 连续运行验证：设备连续稳定运行30天，无故障停机；
- 精度验证：第三方检测机构对检出率和误检率进行独立验证；
- 验收通过：客户签署验收报告，项目正式交付。

四、项目成果与数据

【客户收益】
- 品质提升：极片涂布缺陷漏检率从人工抽检的3-5%降至0.005%以下，电池良品率提升1.2个百分点；
- 效率提升：单线检测人员从8人减少至1人，年节省人力成本约60万元/线；
- 数据价值：检测数据驱动工艺优化，涂布厚度一致性CV值从2.1%降至1.3%；
- 品牌保障：零重大客诉，客户顺利通过IATF16949质量体系审核。

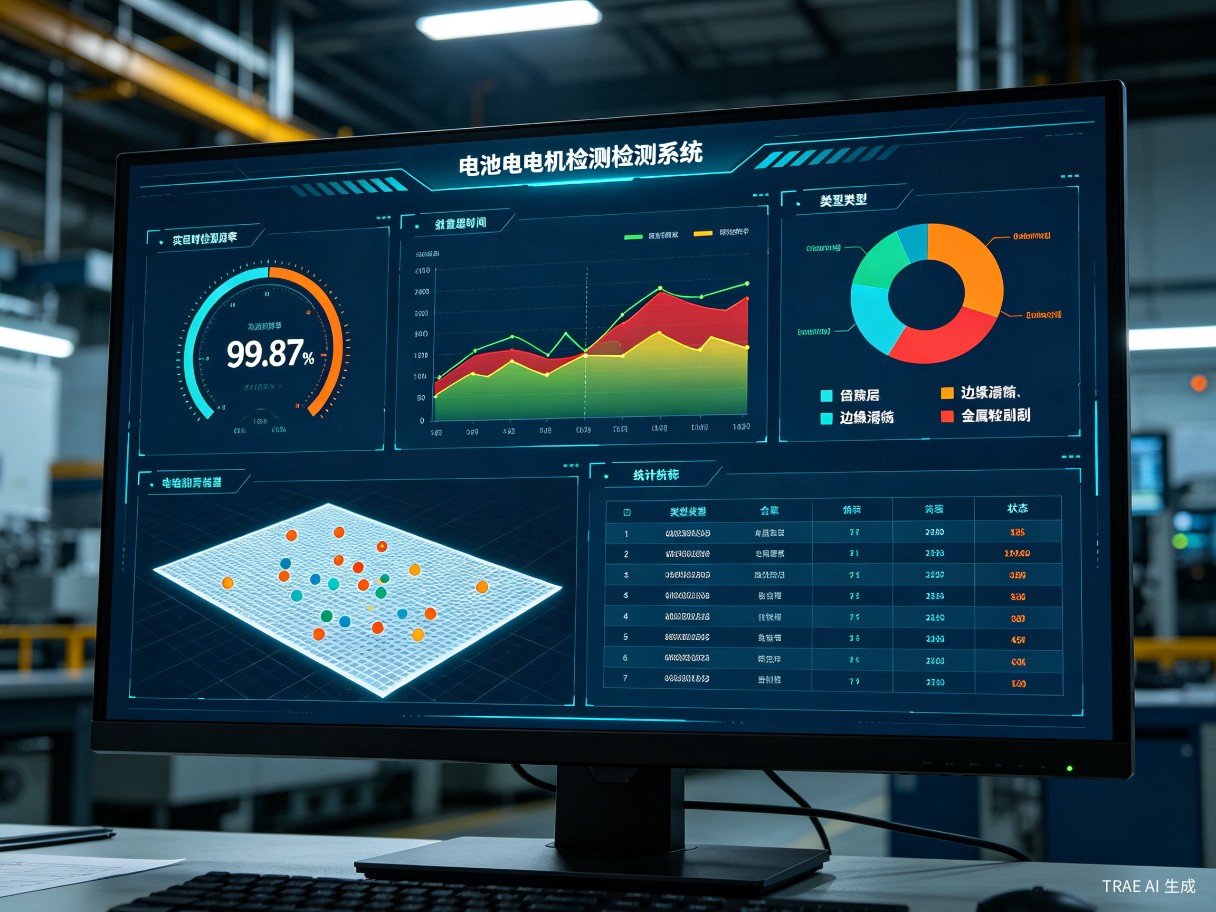

【配图：检测数据可视化界面/缺陷统计报表，Alt标签：锂电池极片缺陷检测数据报表-检出率统计】

五、项目经验与行业启示

1. 深度理解工艺是关键：极片涂布缺陷的成因复杂，需深入理解涂布工艺（浆料特性、刮刀压力、烘干温度）才能设计出有效的检测方案；

2. 样本质量决定模型上限：缺陷样本的多样性和标注精度直接影响模型性能，建议建立持续的样本收集和标注机制；

3. 硬件与算法需协同优化：相机分辨率、光源角度、算法参数三者相互制约，需通过系统仿真和现场调试找到最优平衡点；

4. 数据闭环驱动持续改进：检测数据不仅是品质记录，更是工艺优化的重要输入，建议建立数据分析和反馈机制；

5. 防爆安全不可忽视：新能源电池生产环境特殊，设备选型必须满足相应的防爆等级要求，安全永远是第一优先级。

━━━━━━━━━━━━━━━━━━━━
