项目背景：一款新能源SUV的电池包高压线束难题
某新能源主机厂开发中型SUV，80kWh三元锂电池包，400V平台，350A峰值电流。电池包内部需连接：电芯模组→模组串联→高压配电盒→BMS采样→热管理→高压输出。
核心挑战：
• 空间紧凑：电池包高度仅280mm，最小弯曲半径35mm
• 散热要求高：快充时内部60℃，线束温升≤20K
• EMC严格：BMS、高压接触器、预充回路干扰复杂
• 安全等级极高：必须通过GB/T 18384、ISO 6469、ECE R100
• 轻量化：线束重量≤8kg
• 成本压力：车型定位20-25万，BOM成本严格控制
一、需求分析与方案设计
科迎法技术团队（刘工，17792517254）进行2周深度技术对接：
关键参数：
• 电压：400V DC（额定）/ 450V DC（最高）
• 峰值电流：350A（10秒）/ 250A（持续）
• 导体：主回路50mm²，分支25mm²，采样0.5mm²
• 绝缘：≥600V AC（2.5kV耐压测试）
• 耐温：导体105℃/绝缘125℃（长期）
• 屏蔽：双层屏蔽（铝箔+编织），≥80dB
• 防护：IP67
• 重量：≤8kg
• 弯曲半径：主回路≥75mm，分支≥45mm
• HVIL：所有高压连接器集成HVIL，≤10ms

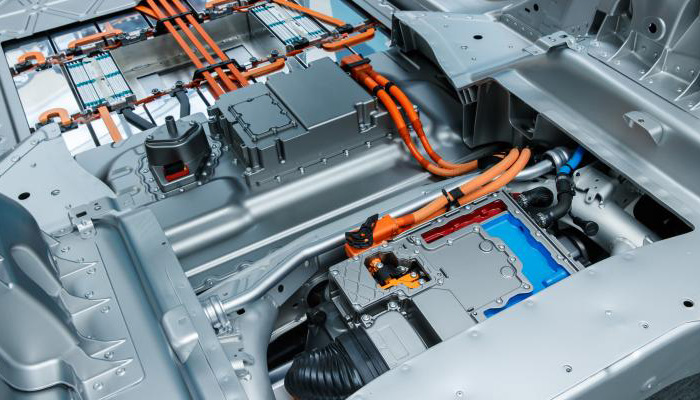

拓扑结构：
• 主正极线束：电芯正极→高压接触器→预充回路→配电盒→电池包正极输出
• 主负极线束：电芯负极→高压接触器→配电盒→电池包负极输出
• 模组串联线束：12个模组串联，每模组间1根高压连接线
• BMS采样线束：12模组电压采样+4温度采样点
• 热管理线束：PTC加热器+水泵+温度传感器
材料选型：
• 导体：裸铜绞合（主回路50mm²：396×0.4mm）
• 绝缘：XLPE 125℃（主回路壁厚2.8mm）
• 屏蔽：铝箔聚酯带100%+镀锡铜丝编织≥85%
• 外护套：TPU耐磨（主回路）+ 编织护套PET（分支）
• 连接器：HVIL集成，橙色外壳，IP67密封
二、3D设计与仿真验证
3D设计（CATIA）：
• 路径：沿电池包侧壁和底部布置，避开模组顶部（温度最高）
• 固定：每150mm一个线束卡扣
• 弯曲：主回路最小80mm（>5倍外径），分支最小50mm（>3倍外径）
• 间隙：与金属锐边≥10mm
• 防水：穿舱位置密封圈+波纹管双重密封
仿真验证：
• 电磁仿真（CST）：双层屏蔽1MHz-1GHz屏蔽效能82-95dB，满足≥80dB
• 热仿真（ANSYS）：350A峰值下导体98℃，绝缘82℃，温升18K，满足≤20K
• 机械仿真（Abaqus）：随机振动8h，应力分布均匀，无应力集中
三、样品试制与DV验证（4周）
样品规格：

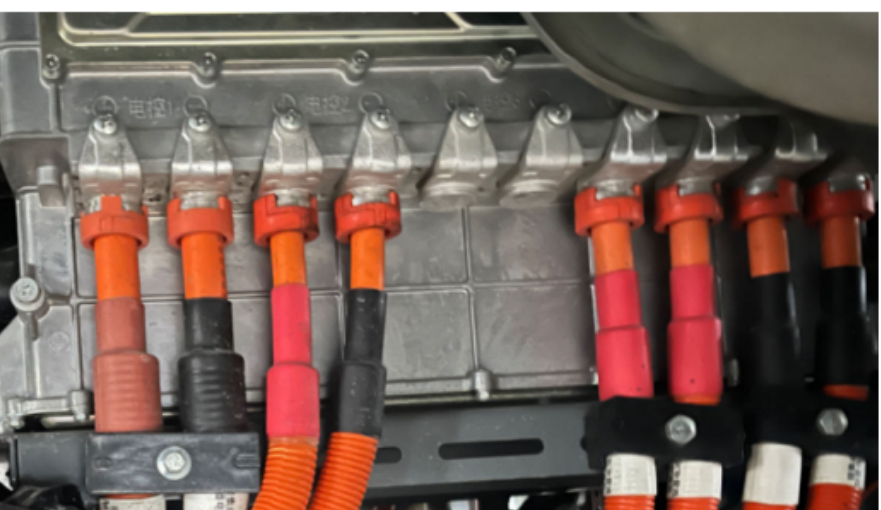

• 主正/负极线束：各1根，1.2米，50mm²，双层屏蔽，TPU护套
• 模组串联线束：11根，0.3-0.8米，25mm²，单层屏蔽，编织护套
• BMS采样线束：1套，16根，0.5-1.0米，0.5mm²，PVC护套
• 热管理线束：1套，8根，0.4-0.9米，2.5mm²，PVC护套
DV测试14项全部通过：
耐压2.5kV✅ | 绝缘>2000MΩ✅ | 接触电阻0.2mΩ✅ | 屏蔽82-95dB✅ | 温升18K✅
弯曲1000次✅ | 振动8h✅ | 拉力✅ | 高低温循环100次✅ | 盐雾96h✅
防水IP67✅ | 耐油168h✅ | 阻燃V-0✅ | 大电流注入200mA✅
四、PV验证与批量供货（6周）
PV阶段：5台套样品装车，每车3万公里道路试验（高速/城市/山路/高温/高寒），全部通过零故障。
批量供货：

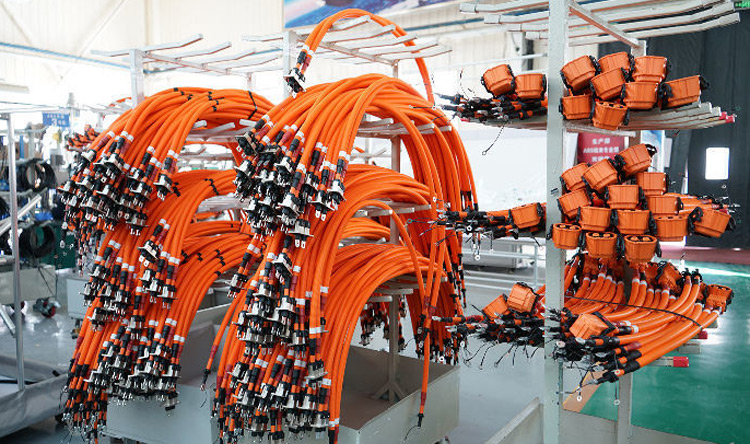

• 月产能3000台套
• 产线：导体加工1条、绝缘挤出2条、屏蔽编织2条、线束总成1条
• 质量：来料→过程→成品→出货，四级检验
• 追溯：每根线束唯一二维码，可追溯原材料批次→生产工序→检验记录
五、项目成果
• 开发周期：14周（需求对接到批量供货）
• 线束总重：7.2kg（低于8kg目标）
• 线束成本：低于预算15%
• 量产至今：零故障、零召回、零投诉
客户评价："科迎法响应速度特别快。DV测试中发现弯曲半径细节问题，48小时内给出优化方案并制作新版样品。这种速度在供应商里非常难得。"——电气系统部张工
六、5个技术亮点
① 紧凑空间3D布线：电池包高度280mm，主回路弯曲半径80mm，分支50mm，全部满足≥3倍外径
② 双层屏蔽360°接地：屏蔽层与连接器壳体360°环形压接，实测82-95dB，比点接触提升15-20dB
③ 轻量化高导电铜材：电阻率低3%，相同载流量减少截面积5%
④ HVIL集成设计：所有连接器内部集成HVIL针脚，响应时间实测6ms，优于≤10ms标准
⑤ 全流程追溯：每根线束唯一二维码，可追溯原材料→挤出参数→编织覆盖率→压接拉力→检验记录→出货日期
