分线盒与接线盒的区别科普：功能差异、应用场景与选型指南


在工业自动化和电气工程领域，"分线盒"和"接线盒"是两个经常被混淆的概念。虽然它们都是电气连接装置，但功能定位、内部结构、应用场景存在本质差异。选错了不仅影响布线效率，还可能导致安全隐患。本文将从技术原理出发，系统解析两者的核心区别与选型要点。

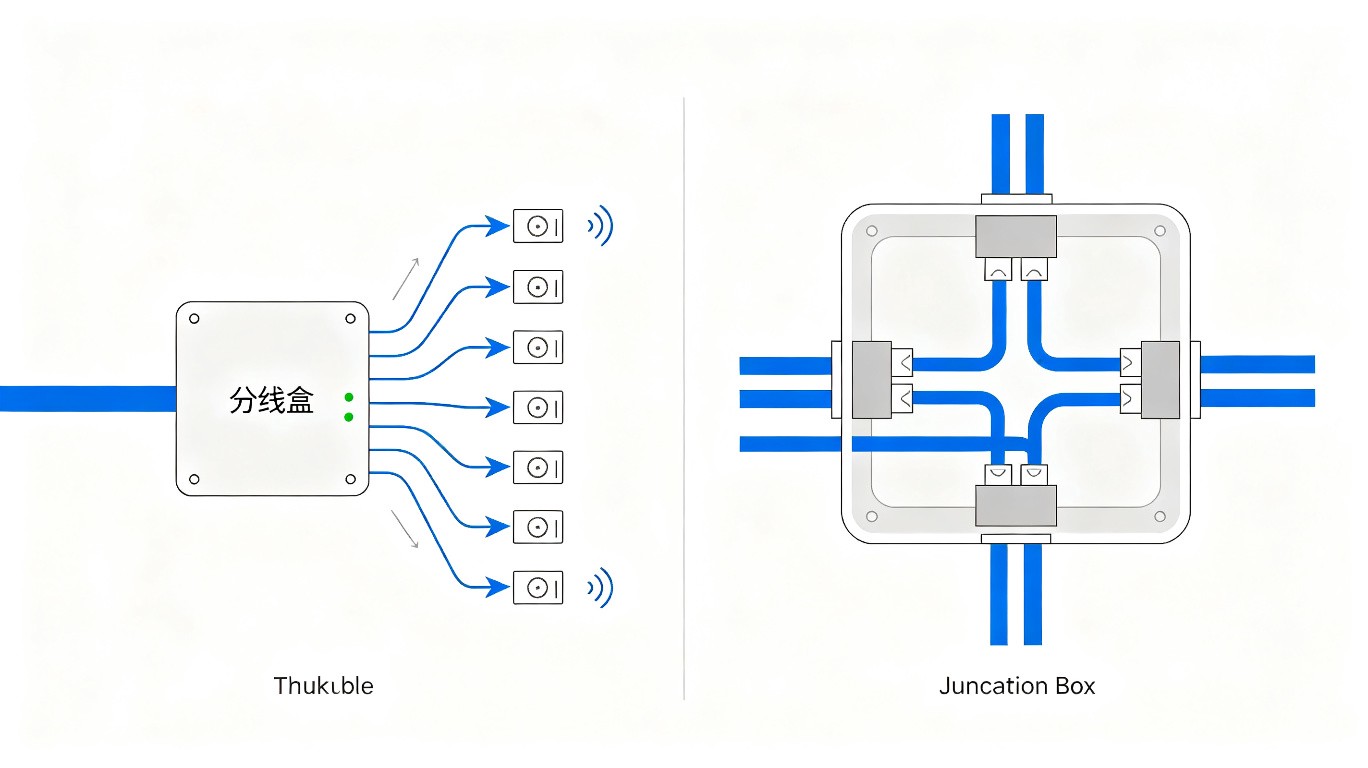

一、功能定位："分配" vs "连接"

分线盒（Distribution Box）的核心功能是"分配"——将一根主干电缆的电力或信号分配到多个支路，实现"一进多出"的拓扑结构。它内部通常集成PCB电路板或端子排，每个端口独立对应一个通道，信号从主干线进入后分配到各支路。

接线盒（Junction Box）的核心功能是"连接"——为电线接头提供封闭的保护空间，防止接头暴露在外界环境中。它内部通常只有接线端子或线螺母，用于将两根或多根电线连接在一起，实现线路的延长或转向。

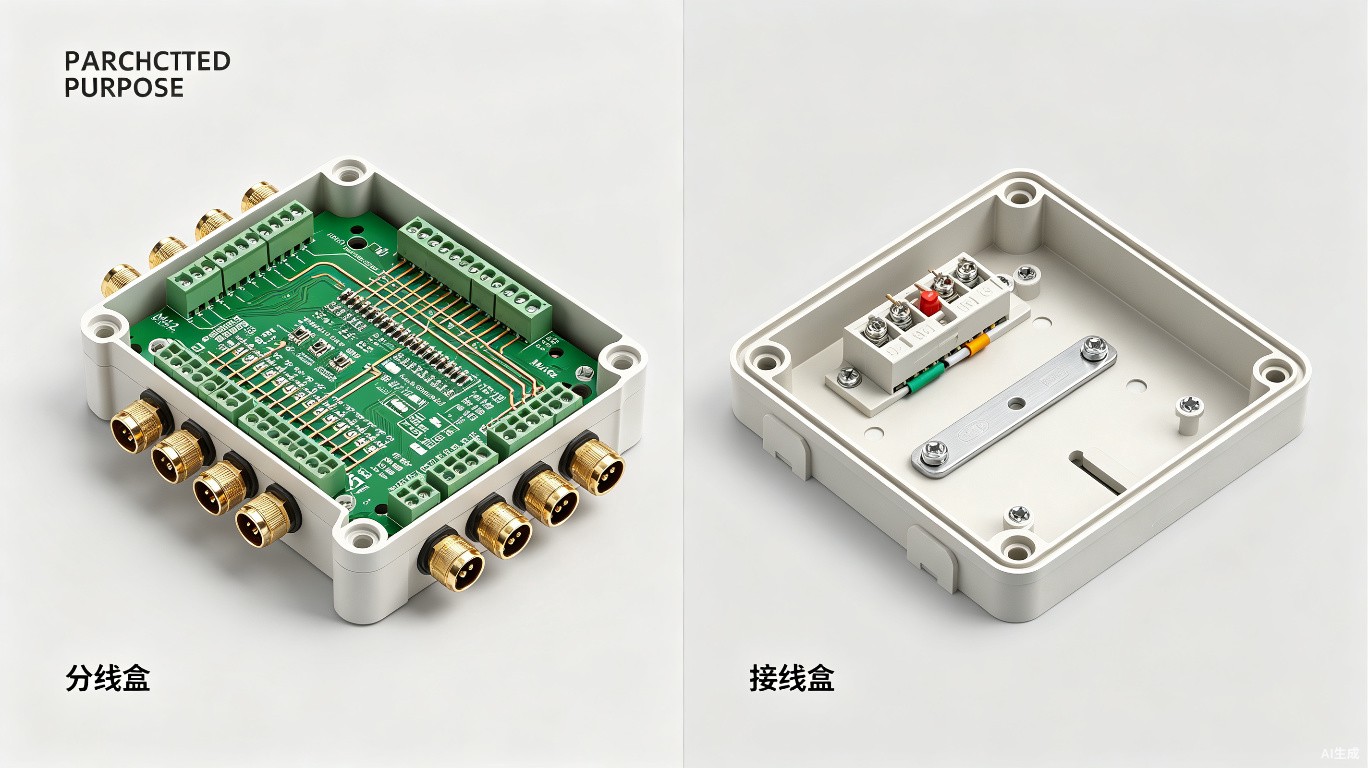

二、内部结构对比

分线盒内部结构相对复杂，通常包含PCB电路板、信号分配模块、电源分配模块、LED指示灯等组件。以8端口M12分线盒为例，内部PCB实现信号的"一进八出"分配，同时为所有端口提供24V直流电源，每个端口配备独立的LED状态指示灯。

接线盒内部结构简单，通常只有接线端子、线螺母、接地端子等基础组件。高级一点的接线盒可能配备DIN导轨和端子排，但本质上仍然是物理连接装置，不具备信号分配或智能监控功能。

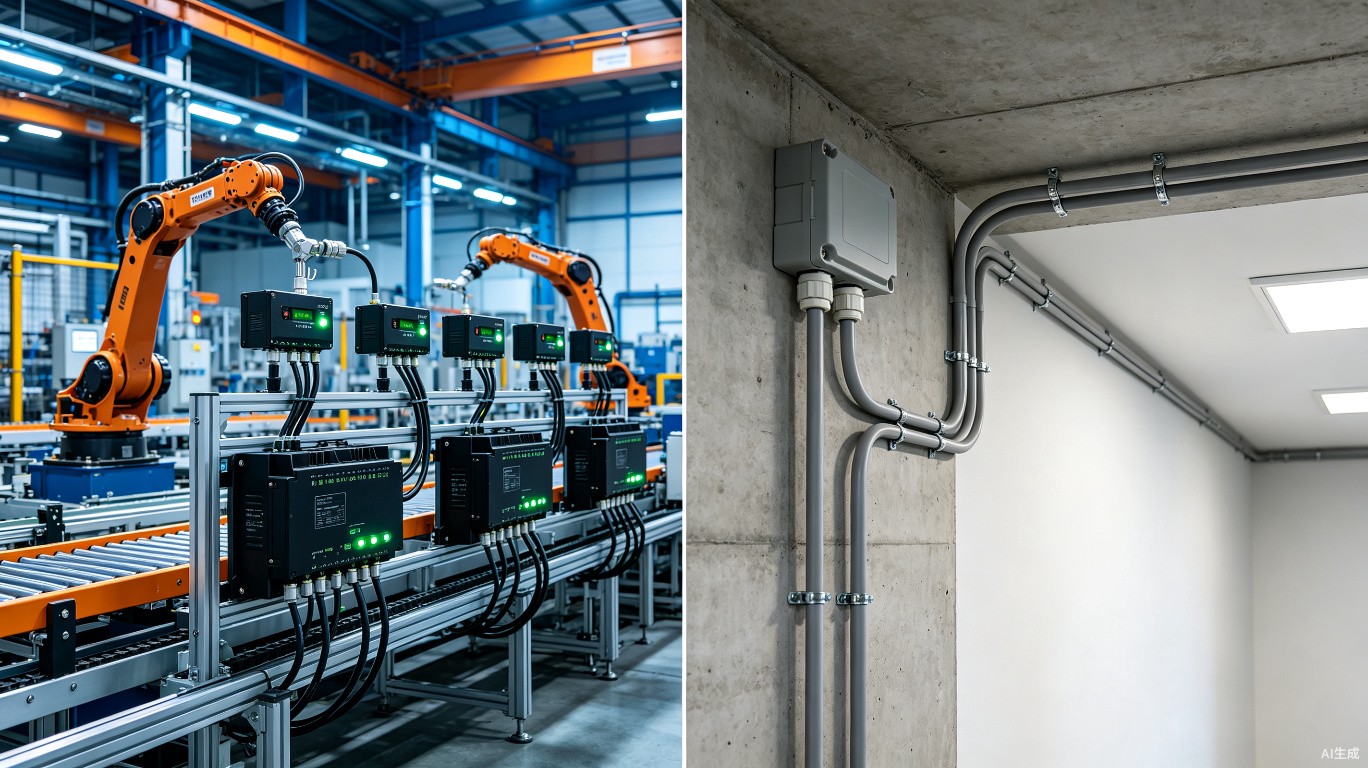

三、应用场景差异

分线盒主要应用于工业自动化场景，如传感器网络、执行器控制、PLC I/O扩展等。在这些场景中，大量分布式设备需要与控制系统连接，分线盒的"就近汇聚、统一传输"特性大幅简化了布线复杂度。

接线盒主要应用于建筑电气和家用场景，如照明线路分支、插座回路延长、电线管转角过渡等。在这些场景中，接线盒的作用是保护电线接头、方便后期维护检修。

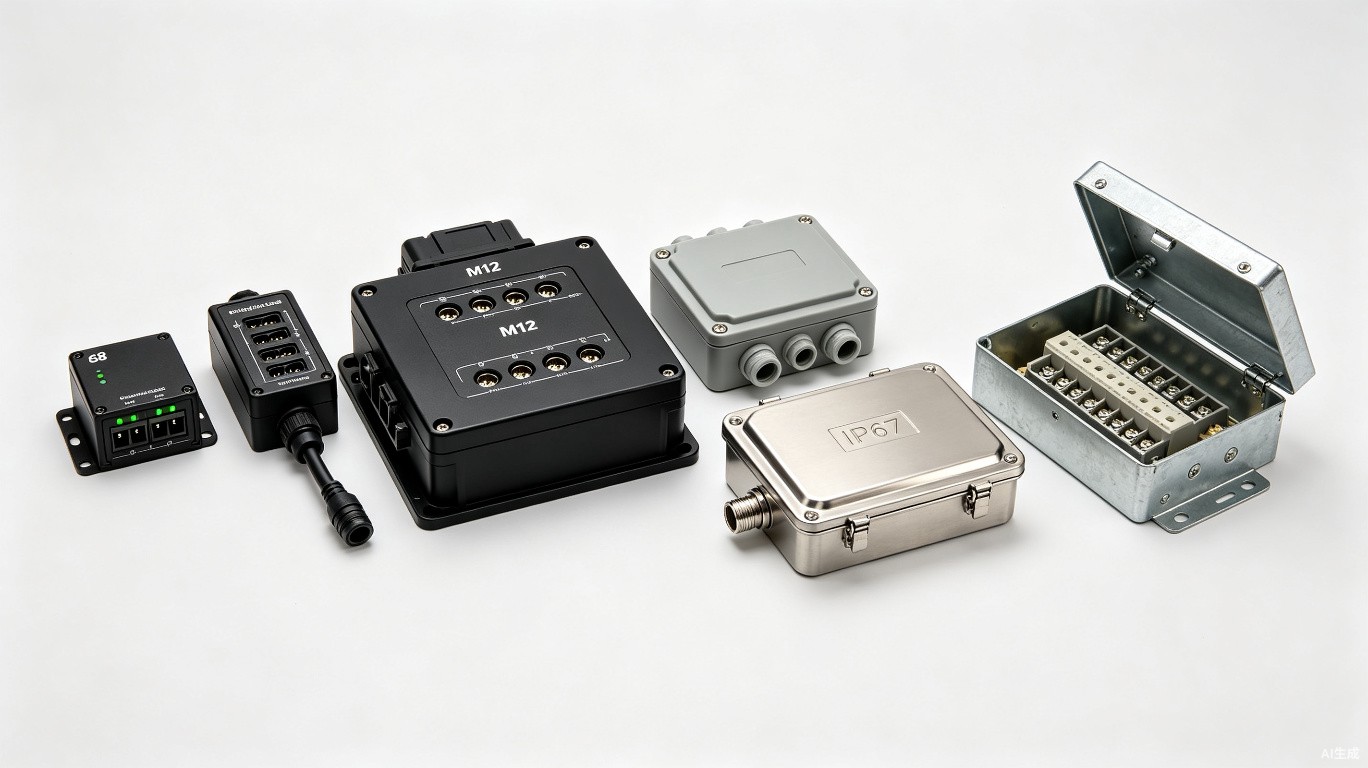

四、选型要点：如何快速判断该用哪个？

判断该用分线盒还是接线盒，只需回答三个问题：

问题1：是否需要将一根电缆分配到多个设备？如果需要"一进多出"，选分线盒；如果只是连接两根电线，选接线盒。

问题2：是否需要标准化接口（如M12）？如果需要与传感器、执行器等工业设备快速插拔连接，选分线盒；如果只是普通电线连接，选接线盒。

问题3：是否需要状态监控或智能功能？如果需要LED指示、短路保护、IO-Link通信，选分线盒；如果只是简单的物理连接，选接线盒。

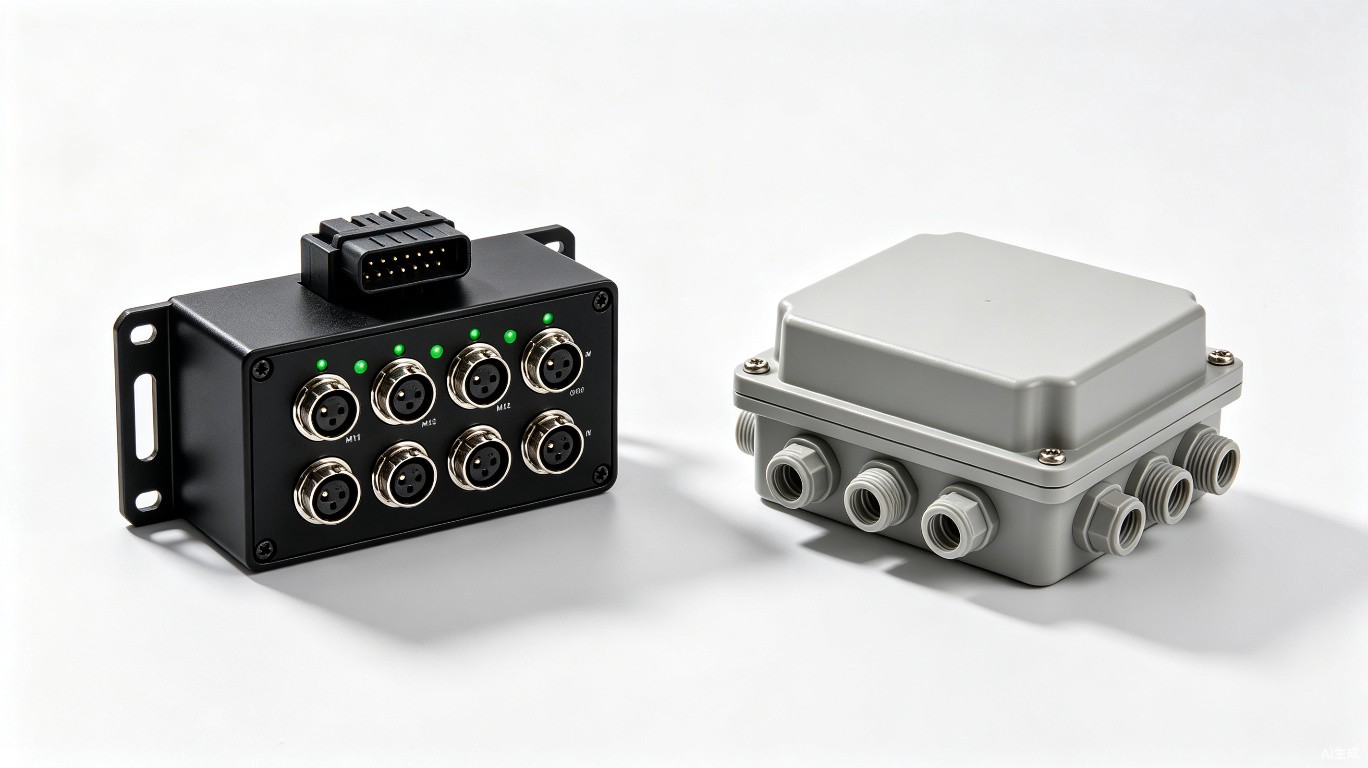

五、科迎法电气分线盒产品优势

科迎法电气分线盒采用全灌封工艺，内部PCB完全密封，防护等级可达IP69K。支持M8/M12全系列接口，端口数量4/8/10口可选，带LED状态指示和短路保护功能。产品广泛应用于汽车制造、食品加工、物流仓储、新能源等行业，可根据客户需求定制端口配置、线缆长度和防护等级。
