项目背景：日均10万单的物流分拣线，布线是瓶颈

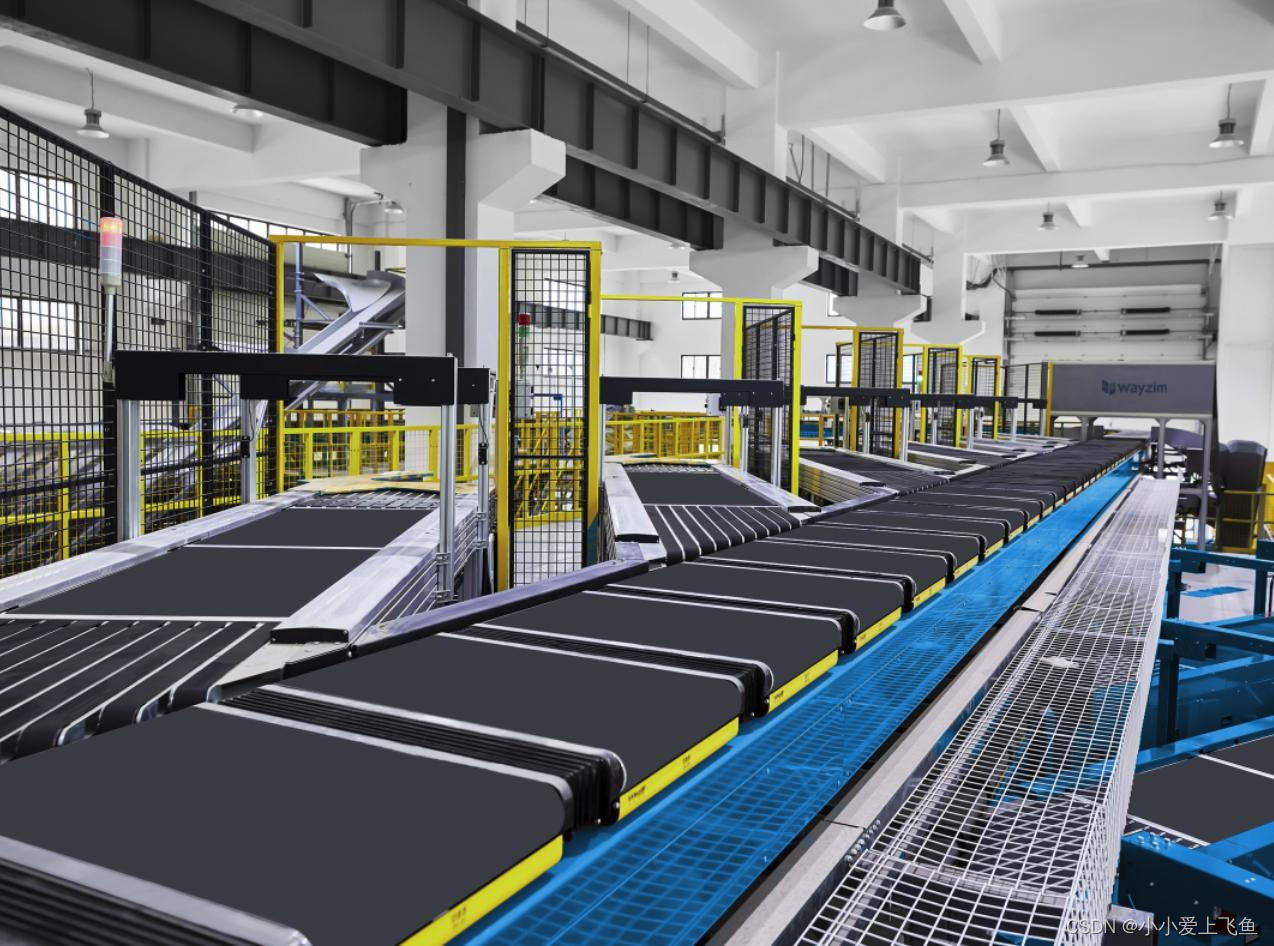

某大型智能物流仓储中心（以下简称"客户"），位于华东地区，日均处理订单10万单，高峰期达15万单。分拣线总长1.2公里，包含入库扫描、分拣分流、打包复核、出库装车四大环节。在分拣分流环节，部署了320个光电传感器、80个条码扫描器、40个重量检测传感器，用于实时监测包裹位置、识别条码、称重分拣。
改造前，客户采用传统布线方式：每个传感器/扫描器单独拉线回PLC控制柜。随着业务量增长，问题日益严重：
• 线束总量超过440根，分拣线顶部和底部线槽全部塞满
• 新增分拣口需要重新布线，平均耗时6小时/个，严重影响业务扩展
• 传感器故障排查困难，平均耗时1.5小时，高峰期导致分拣线停机
• 线束混乱导致维护人员频繁绊倒，存在安全隐患
• 年度线缆维护成本高达32万元
客户决定对分拣分流环节进行分线盒系统改造。
一、需求分析与方案设计
科迎法电气技术团队（工程师：刘工，电话17792517254）进行现场调研后，梳理核心需求：
需求1：高密度信号分配
320个光电传感器 + 80个条码扫描器 + 40个重量传感器 = 440个信号点，需要高效分配。
需求2：快速扩展能力
客户计划每季度新增2-3个分拣口，要求新增设备布线时间≤30分钟。
需求3：高可靠性
物流分拣线24小时运行，分线盒故障率必须<0.1%/年。
需求4：总线通信支持
条码扫描器采用PROFINET协议通信，需要总线型分线盒支持。
需求5：成本控制
总预算控制在50万元以内，包含分线盒、连接器、电缆、安装施工。
科迎法方案设计：
| 组件 | 选型 | 数量 | 单价（元） | 小计（元） |
|------|------|------|-----------|-----------|
| 8路IP67分线盒（DI型） | KYF-M12-8P-DI-IP67 | 40台 | 1,680 | 67,200 |
| 8路总线型分线盒（BUS型） | KYF-M12-8P-BUS | 10台 | 2,800 | 28,000 |
| 4路模拟量分线盒（AI型） | KYF-M12-4P-AI | 10台 | 2,200 | 22,000 |
| M12直头连接器（A-coded） | KYF-M12-A0-ZN | 320个 | 45 | 14,400 |
| M12总线连接器（B-coded） | KYF-M12-B0-ZN | 80个 | 68 | 5,440 |
| M12弯头连接器（A-coded） | KYF-M12-A90-ZN | 80个 | 58 | 4,640 |
| PVC标准电缆（4芯×0.34mm²） | KYF-CABLE-PVC-4C | 5,000米 | 6 | 30,000 |
| PROFINET屏蔽电缆（4芯×0.64mm²） | KYF-CABLE-PN-4C | 1,200米 | 18 | 21,600 |
| 安装支架及附件 | 定制镀锌支架 | 60套 | 120 | 7,200 |
| 现场安装调试 | 科迎法技术团队 | 1项 | 12,000 | 12,000 |
| 合计 | | | | 212,480 |
注：以上为1.2公里分拣线总用量，单百米成本约1.77万元，远低于客户预算。
二、分线盒系统架构设计
拓扑结构：星型+总线混合型
第一层：PLC控制层
• 4台西门子S7-1500 PLC，每台控制约110个设备
• PLC通过以太网与WMS仓储管理系统通信
第二层：分线盒分配层
• 每个PLC节点配置10台分线盒（8台DI型 + 1台BUS型 + 1台AI型）
• 分线盒间距：每12米设置一个分配节点
• 分线盒安装方式：顶部吊装，距地面2.5米，避开人员通道
第三层：设备接入层
• 光电传感器 → DI型分线盒（8路数字量输入）
• 条码扫描器 → BUS型分线盒（8路总线通信）
• 重量传感器 → AI型分线盒（4路模拟量输入）
三、产品技术亮点
亮点1：高密度分线盒布局
• 每12米一个分配节点，覆盖约8-10个设备
• 分线盒间距经过精确计算，确保分支线缆长度≤5米
• 分线盒采用标准M12接口，与传感器即插即用
亮点2：总线型分线盒支持PROFINET
• 条码扫描器通过M12 B-coded总线连接器接入BUS型分线盒
• 分线盒内部集成终端电阻，防止总线信号反射
• 支持PROFINET RT（实时）和IRT（等时实时）模式
• 通信速率100Mbps，扫描周期1ms
亮点3：IP67防护适应仓储环境
• 仓储中心存在粉尘（纸箱碎屑）和湿度（梅雨季节）
• IP67分线盒完全防尘，可防短时浸水
• 压铸锌合金外壳，表面喷塑处理，耐磨损
亮点4：LED状态指示快速定位
• 每路DI型分线盒带独立LED指示灯
• 传感器正常 = 绿灯常亮
• 传感器故障 = 红灯闪烁
• 分线盒电源异常 = 黄灯闪烁
• 维护人员无需万用表，一眼定位故障
四、实施过程与关键节点
第一阶段：方案设计（第1-2周）
• 科迎法技术团队测绘1.2公里分拣线，标注320个传感器位置
• 设计分线盒节点布局图（每12米一个节点，共60个节点）
• 提供3D安装示意图和BOM清单
第二阶段：样品验证（第3周）
• 提供3台分线盒+20个连接器样品
• 客户进行168小时连续运行测试（7天×24小时）
• PROFINET通信稳定性测试（丢包率<0.001%）
• 振动测试（模拟分拣线运行振动，频率5-50Hz，振幅2mm）
第三阶段：批量供货与安装（第4-6周）
• 60个分线盒节点同步供货
• 科迎法技术团队驻场指导安装
• 预接线、预测试，到场即装
• 安装期间分拣线夜间停机施工，不影响白天运营
第四阶段：调试验收（第7-8周）
• 全系统信号通断测试（440路信号逐一验证）
• PROFINET通信性能测试（扫描周期、丢包率、响应时间）
• 客户验收签字，投入正式运行
五、改造效果数据
改造前后核心指标对比：
| 指标 | 改造前 | 改造后 | 变化 |
|------|--------|--------|------|
| 线束总量 | 440根 | 72根（主干+分支） | 减少83.6% |
| 新增分拣口布线时间 | 6小时/个 | 25分钟/个 | 缩短93% |
| 故障排查时间 | 1.5小时（平均） | 6分钟（平均） | 缩短93% |
| 分线盒故障率 | — | 0.08%/年 | 高可靠性 |
| 年度维护成本 | 32万元 | 4.8万元 | 节省85% |
| 产线停机维护时间 | 每月24小时 | 每月3小时 | 减少87% |
| 安全事故（绊倒） | 年均3起 | 0起 | 消除隐患 |
客户评价：
"改造后最直观的感受是分拣线清爽了，以前密密麻麻的线束，现在变成整齐的主干线+分支线。新增分拣口从6小时降到25分钟，业务扩展不再受布线限制。分线盒上的LED灯特别实用，哪路传感器有问题一眼看出来，维护效率提升太多了。"
——客户自动化部主管 李工
六、经验总结与行业推广
本案例的成功经验可推广至以下物流场景：
• 电商仓储分拣：高密度传感器布局，快速扩展需求
• 快递转运中心：24小时运行，高可靠性要求
• 冷链物流中心：低温环境（-25℃），需要宽温型分线盒
• 医药物流中心：GMP洁净要求，需要不锈钢分线盒
• 港口集装箱码头：高盐雾腐蚀环境，需要316L不锈钢分线盒
科迎法电气提供从方案设计、样品验证、批量供货到安装调试的全流程服务，支持非标定制，一件起订。
