项目背景：洁净车间里的信号传输难题

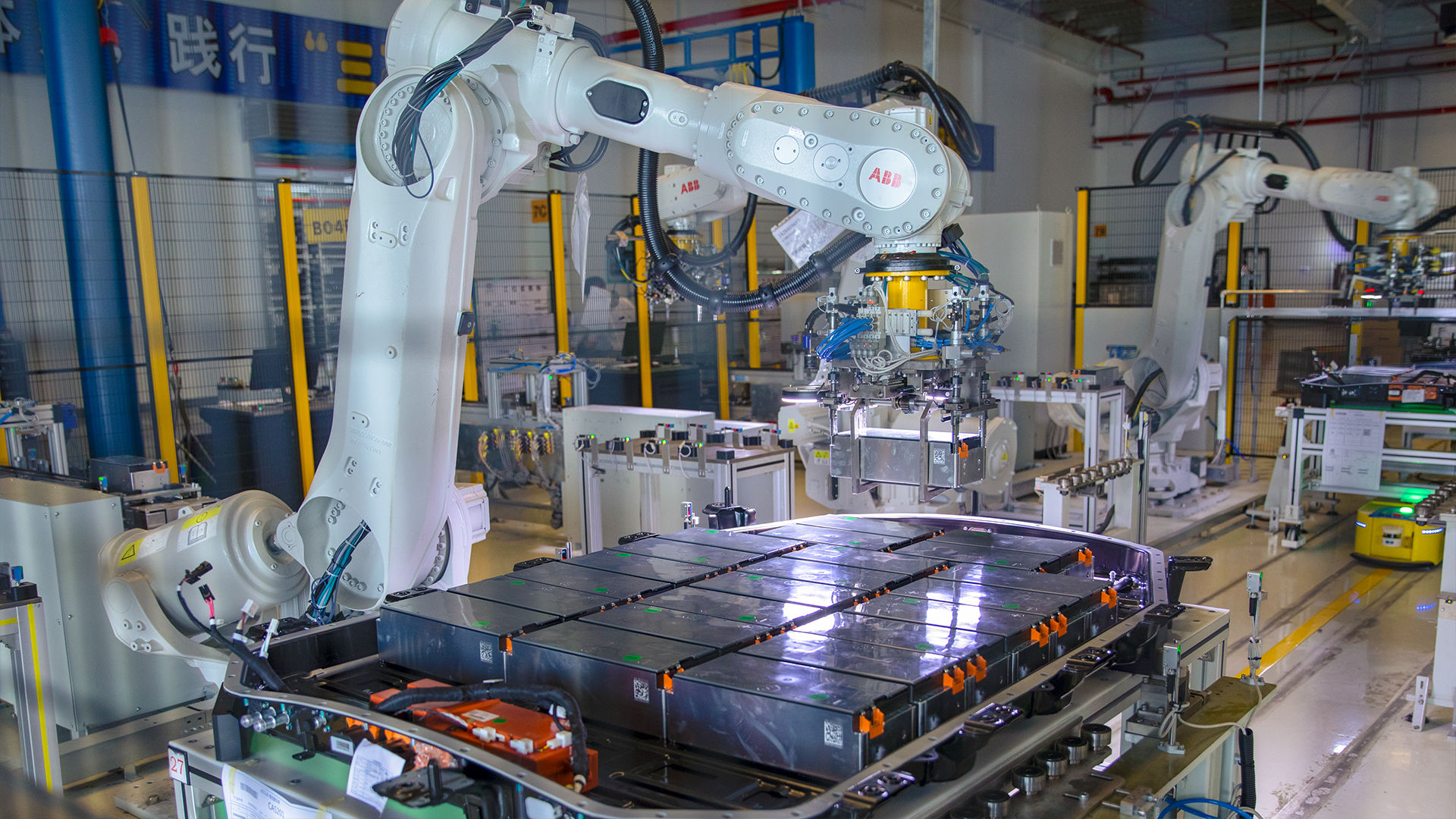

某新能源汽车动力电池工厂（以下简称"客户"），位于华东地区，年产能规划20GWh，产线涵盖电芯分选、模组组装、Pack集成三大环节。在模组组装环节，单条产线部署了186个传感器（包括温度传感器、压力传感器、位置传感器、视觉检测触发信号等），用于实时监控电芯状态、焊接质量、装配精度等关键参数。
改造前，客户采用传统的点对点布线方式——每个传感器单独拉线回PLC控制柜。随着产线扩展至4条，问题逐渐暴露：
• 线束总量超过740根，车间顶部桥架不堪重负
• 新增传感器需要从PLC重新布线，平均耗时4小时/个
• 某次传感器故障，维护人员花了3小时才从740根线中找到故障线
• 电解液蒸汽对普通锌合金连接器造成腐蚀，半年更换率超过30%
• 洁净车间要求表面粗糙度Ra≤0.8μm，普通分线盒表面粗糙度不达标
客户决定对整个模组组装环节的传感器布线系统进行改造。
一、需求分析与方案设计
科迎法电气技术团队接到需求后，进行了为期3天的现场调研，梳理出以下核心需求：
需求1：信号分配集中化
186个传感器需要集中分配至4个PLC控制节点，每个节点控制约46个传感器。
需求2：洁净环境适配
车间洁净等级ISO 8级（Class 100,000），表面不得有积尘死角，材质需耐腐蚀、耐电解液蒸汽。
需求3：快速维护能力
传感器校准周期为每周一次，需要快速拆装，不能影响产线节拍（单件节拍45秒）。
需求4：电磁兼容性
模组焊接工位存在强电磁干扰，信号传输需具备抗干扰能力。
科迎法方案设计：
| 组件 | 选型 | 数量 |
|------|------|------|-----------|-----------|
| 8路不锈钢分线盒 | KYF-M12-8P-SS316L | 24台
| M12弯头连接器（A-coded） | KYF-M12-A90-SS | 186个 |
| PUR耐油屏蔽电缆（4芯×0.34mm²） | KYF-CABLE-PUR-4C | 3,200米 |
| M12直头连接器（主干端） | KYF-M12-A0-ZN | 24个 |
| 安装支架及附件 | 定制不锈钢支架 | 24套 |
亮点1：不锈钢316L分线盒
• 材质：AISI 316L不锈钢，含钼元素，耐电解液蒸汽腐蚀
• 表面处理：电解抛光，表面粗糙度Ra≤0.8μm，满足GMP洁净车间要求
• 防护等级：IP67，氟橡胶FKM密封圈，耐化学腐蚀
• 内部结构：模块化PCB设计，每路独立LED状态指示
亮点2：M12弯头连接器
• 90°弯头设计，出线方向与设备平行，避免线束悬空积尘
• 不锈钢316L外壳，与分线盒材质一致，防电化学腐蚀
• 快速锁紧螺纹，手拧即可，无需工具，拆装时间<30秒
亮点3：PUR耐油屏蔽电缆
• 聚氨酯（PUR）外护套，耐切削液、耐电解液、耐油脂
• 铝箔+编织双层屏蔽，屏蔽效能≥60dB（30MHz-1GHz）
• 4芯×0.34mm²，满足传感器信号传输要求
三、实施过程与关键节点
第一阶段：方案确认（第1-2周）
• 科迎法技术团队现场测绘，确认分线盒安装位置
• 提供3D安装示意图和BOM清单
• 客户确认后，启动样品试制
第二阶段：样品验证（第3-4周）
• 提供2台分线盒+10个连接器样品
• 客户进行72小时连续运行测试
• 电解液蒸汽腐蚀测试（96小时盐雾试验通过）
• 洁净度测试（表面粗糙度Ra=0.6μm，优于标准）
第三阶段：批量供货（第5-8周）
• 4条产线同步供货
• 科迎法技术团队驻场指导安装
• 每套分线盒预接线、预测试，到场即装
第四阶段：调试验收（第9-10周）
• 全系统信号通断测试
• 电磁兼容性测试（通过GB/T 17626标准）
• 客户验收签字
四、改造效果数据
改造前后核心指标对比：
| 指标 | 改造前 | 改造后 | 变化 |
|------|--------|--------|------|
| 线束总量 | 740根 | 312根（主干+分支） | 减少58% |
| 新增传感器布线时间 | 4小时/个 | 15分钟/个 | 缩短94% |
| 故障排查时间 | 3小时（平均） | 8分钟（平均） | 缩短96% |
| 连接器年更换率 | 32% | 2% | 下降93% |
| 产线停机维护时间 | 每月16小时 | 每月2小时 | 减少87% |
| 年度维护成本 | 28.6万元 | 3.2万元 | 节省89% |
| 单件生产节拍影响 | 维护时停线 | 维护时不停线 | 零影响 |
客户评价：
"改造后最直观的感受是车间顶部清爽了，线束从密密麻麻变成整齐有序。以前最怕传感器故障，现在看分线盒上的LED灯就知道哪路有问题，5分钟搞定。科迎法的不锈钢分线盒用了8个月，表面还跟新的一样，电解液完全没影响。"
——客户设备部主管 王工
五、经验总结与行业推广
本案例的成功经验可推广至以下行业：
• 锂电池生产：电解液蒸汽腐蚀环境
• 光伏组件生产：酸碱清洗环境
• 半导体封装：高洁净等级要求
• 医药制剂：GMP洁净车间
• 食品灌装：CIP/SIP清洗环境
科迎法电气提供从方案设计、样品验证、批量供货到安装调试的全流程服务，支持非标定制，一件起订。
