某汽车零部件企业分线盒改造案例：布线成本降低65%的实战复盘

在工业4.0和智能制造的浪潮下，越来越多的企业开始关注产线布线的优化空间。对于自动化程度较高的汽车零部件企业而言，传感器、执行器、I/O模块的密集部署使得传统点对点布线模式的弊端日益凸显——线缆冗余、故障排查困难、维护成本高昂。

本文将还原科迎法电气为某头部汽车零部件企业实施的分线盒改造项目，从问题诊断到方案落地，详细复盘如何用分线盒实现布线成本降低65%的实战成果，并展示分线盒厂家定制在特殊场景中的关键价值。

一、项目背景：一条产线的”布线之痛”

1.1 客户概况

• 行业：汽车零部件制造（发动机缸体加工线）

• 产线规模：单条产线含CNC加工中心12台、检测设备8台、物流输送线3条

• 现场设备：传感器（接近开关、光电开关、压力传感器）约180个，电磁阀约60个，I/O模块约40个

• 原有布线方式：每个设备单独拉电缆到控制柜，点对点连接

1.2 核心痛点诊断

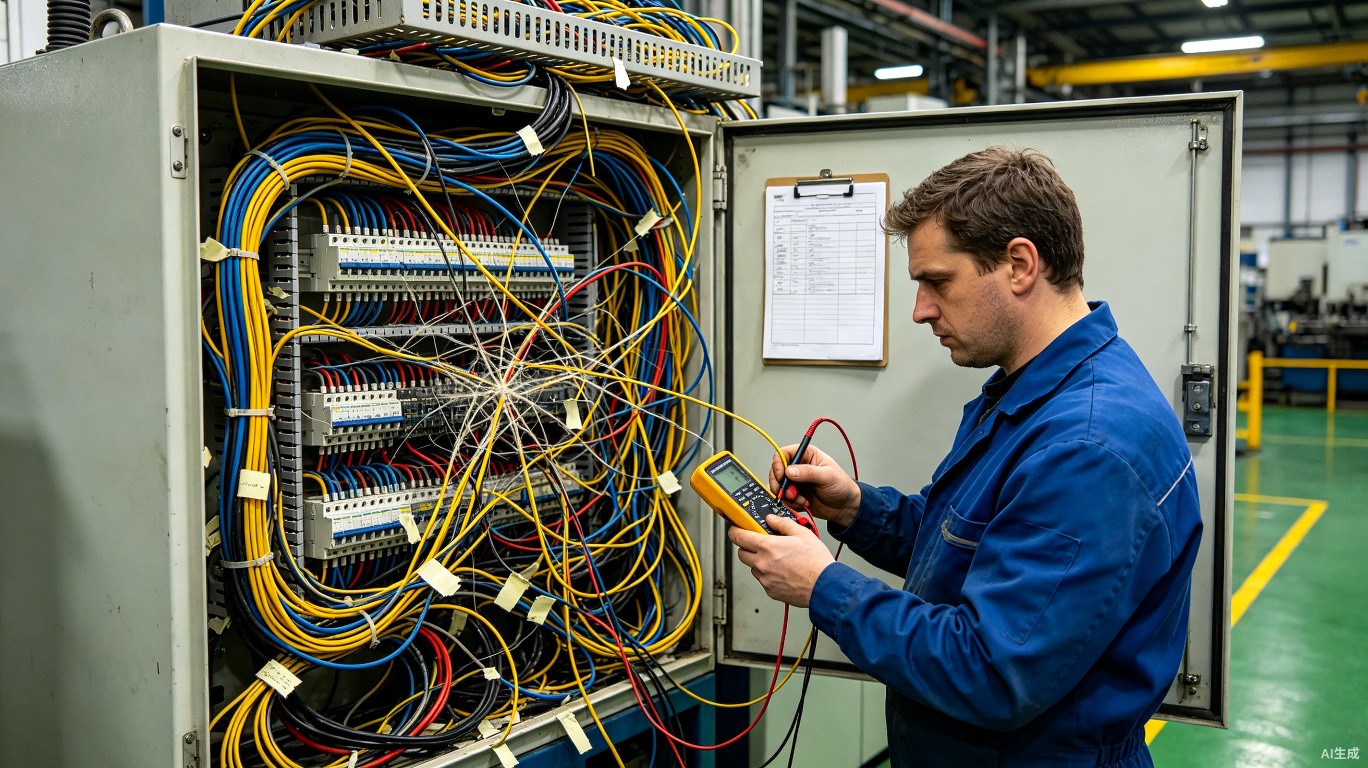

客户设备主管原话：“最头疼的是半夜产线报警，排查故障要翻遍整个线槽，有时候找2小时才发现是某根线虚接了。”

二、方案设计：分线盒如何重构产线布线

2.1 设计思路：从”星型布线”到”总线汇聚”

传统点对点布线是典型的”星型结构”——每个设备都是一颗独立的”星”，直接连接到控制柜这颗”中心恒星”。这种结构的致命缺陷是：线缆数量与设备数量成正比，n个设备就需要n根线缆。

分线盒改造的核心思路是”区域汇聚”：

改造前：设备1~N各单独拉线到控制柜（3200米线缆） 改造后：设备1_{8→分线盒A→控制柜；设备9}16→分线盒B→控制柜…（890米线缆）

2.2 分线盒配置方案

根据现场设备分布和信号类型，设计了三层分线盒架构：

2.3 关键技术决策

决策1：M8 vs M12的选择 - 传感器以接近开关、光电开关为主，工作电流小（≤100mA），信号类型为开关量 - 结论：第一层选用M8 8路分线盒，经济实用，体积小巧，便于安装在设备密集区域

决策2：防护等级的确定 - 现场存在切削液飞溅、金属粉尘、油污 - 结论：统一选用IP67防护等级，部分靠近清洗工位的分线盒升级至IP68

决策3：材质与安装方式 - 现场振动较大（CNC加工中心），需高强度外壳 - 结论：选用铝合金材质分线盒，底座固定安装，确保稳固性 - 部分非振动区域选用PBT材质，降低成本

决策4：总线协议的适配 - 现场采用Profinet工业以太网，I/O模块需支持100Mbps通信 - 结论：M12分线盒统一配置D编码（4针），带屏蔽设计，确保信号完整性

决策5：LED状态指示 - 为便于故障快速定位，12路主干分线盒配置LED状态指示灯 - 每路端口独立LED，绿色=正常，红色=故障，一目了然

决策6：分线盒厂家定制需求

在标准产品基础上，客户提出两项分线盒厂家定制需求：

• 定制需求A：第三层主干分线盒需集成Profinet终端电阻切换开关，便于网络调试和维护

• 定制需求B：部分M8分线盒需预铸0.5米短线缆（标准产品为1米），适配紧凑安装空间

科迎法电气技术团队在3天内完成定制方案设计，7天交付定制样品，15天完成批量生产。

三、项目实施：45天改造全流程

3.1 项目时间线

3.2 改造现场实录

Day 29~33：旧线缆拆除 - 挑战：产线不能长时间停机，只能利用夜班和周末窗口期 - 策略：分区域、分阶段拆除，先拆非关键区域，保留关键区域备用线缆 - 成果：5天内完成全部旧线缆拆除，产线零停机

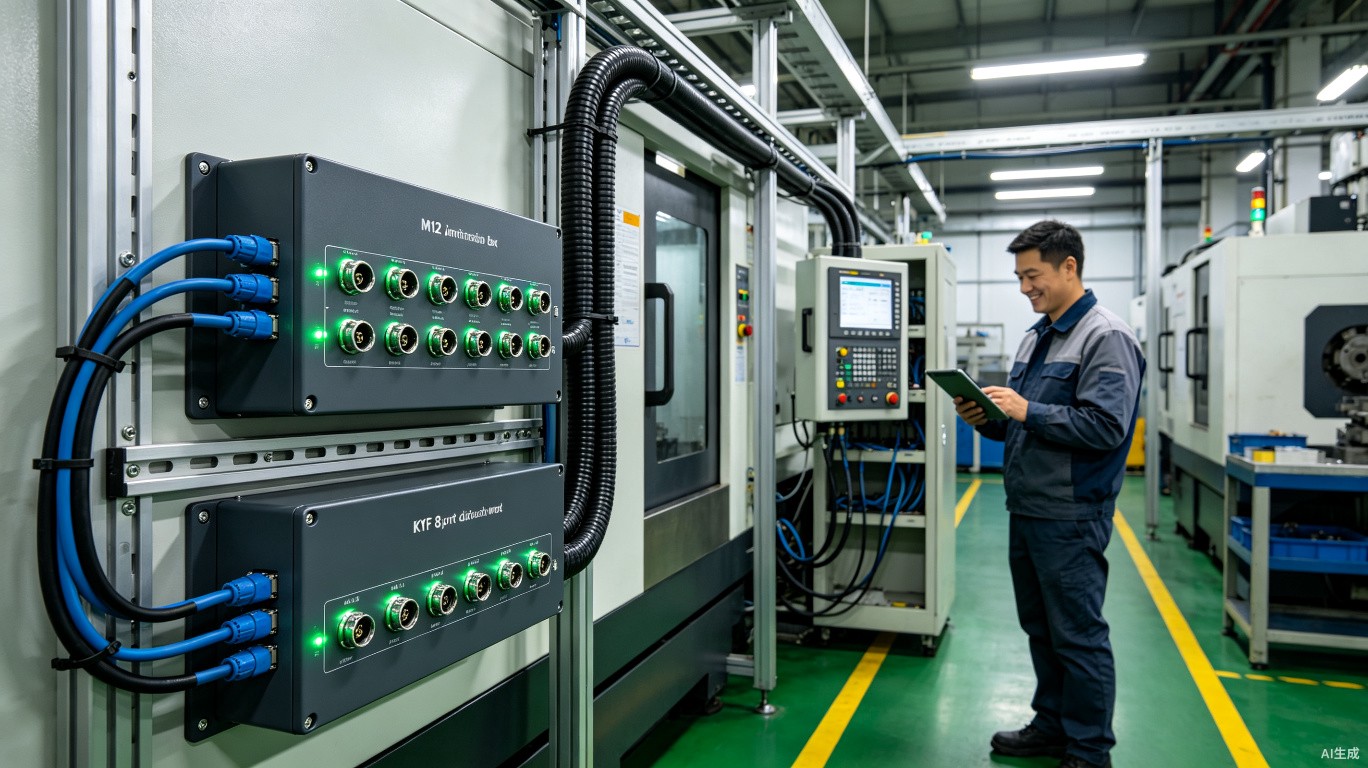

Day 34~37：分线盒安装 - 第一层M8分线盒：安装在设备支架侧面，距地面1.2米，便于操作 - 第二层M12分线盒：安装在工序段立柱上，距地面1.5米，避开地面油污 - 第三层M12分线盒：安装在控制柜旁专用支架上，预留维护空间 - 定制分线盒：终端电阻开关位置经过现场验证，操作便捷

Day 38~40：接线调试 - 采用”先主干、后分支”策略：先接通主干电缆，验证控制柜通信；再逐层接入分支设备 - 每接入一个分线盒，立即进行导通测试和绝缘测试 - 全部接入后，进行72小时连续运行测试

四、项目成果：数据对比

4.1 核心指标对比

4.2 分线盒厂家定制的附加价值

• 终端电阻集成：省去外置终端电阻模块，减少一个故障点，调试效率提升30%

• 短线缆预铸：0.5米短线缆完美适配紧凑空间，避免线缆冗余堆积

• 整体成本：定制件单价仅比标准件高8%，但带来的维护便利性远超成本增量

4.3 隐性收益

• 产线整洁度提升：线缆从”蜘蛛网”变为”树状结构”，现场目视化管理大幅改善

• 安全隐患降低：消除线缆拖地、磨损等问题，绝缘老化风险显著下降

• 新员工培训周期缩短：布线逻辑清晰，新员工上手时间从2周缩短至3天

• 设备搬迁灵活性增强：分线盒模块化设计，设备搬迁只需重新插拔，无需重新布线

客户设备主管评价：“改造后最直观的感受是现场变干净了，故障排查从翻线槽变成看LED灯，效率完全不是一个量级。分线盒厂家定制的终端电阻开关特别实用，调试时不用到处找电阻模块了。”

五、经验总结：分线盒改造的5个成功要素

5.1 对客户的建议

1. 需求调研要细致：设备清单、信号类型、线缆走向、安装环境，缺一不可

2. 分线盒位置要合理：尽量靠近设备集群，缩短分支线缆长度

3. 标识管理要到位：每个端口标注设备编号，建立端口-设备映射表

4. 预留扩展空间：分线盒端口利用率控制在70%~80%，为后续扩展留余地

5. 善用厂家定制：标准产品无法满足时，分线盒厂家定制是性价比最优解

5.2 对厂家的要求

1. 产品要可靠：防护等级、材质强度、接触可靠性必须经得起现场考验

2. 响应要快：改造窗口期有限，样品和批量交付必须准时

3. 定制能力要强：分线盒厂家定制能力决定能否满足特殊场景需求

4. 技术支持要全：从方案设计到现场安装，全程技术陪伴

5. 文档要完整：提供安装图纸、接线图、维护手册、故障排查指南

六、结语

这个案例证明，分线盒不是简单的”接线盒子”，而是产线布线架构的战略性升级。通过科学的分线盒布局和合理的配置选型，企业可以在降低布线成本的同时，大幅提升产线的可靠性、可维护性和可扩展性。而分线盒厂家定制能力，则是解决特殊场景需求、实现最优方案的关键。

科迎法电气深耕工业连接与分线盒领域多年，提供M8/M12全系列分线盒产品及配套连接器，支持端口数量、编码类型、LED指示、特殊功能等全方位分线盒厂家定制，并提供从方案设计、产品定制到现场安装的全流程服务。无论您的产线规模大小、行业属性如何，我们都能提供最优的分线盒解决方案。

咨询热线：177-9251-7254 技术邮箱：liuhongyan@kyfbest.com 官方网站：www.kyf-best.com

如果您有产线布线优化或分线盒厂家定制需求，欢迎联系科迎法电气获取免费现场勘察和方案设计服务。
