工业分线盒选型全攻略：M8/M12分线盒如何匹配你的自动化产线

在工业自动化产线中，传感器、执行器、I/O模块的数量往往数以百计。如果每个设备都单独布线到控制柜，不仅线缆成本高昂，现场更是杂乱无章。分线盒（Distribution Box）的出现，正是为了解决这一痛点——将多个现场设备的信号集中汇聚，通过一根主干电缆传输到控制系统，大幅简化布线、降低故障率、提升维护效率。

本文将从科迎法电气多年分线盒研发与分线盒厂家定制经验出发，系统讲解M8/M12分线盒的选型方法论，帮助企业快速找到匹配自身产线的最优方案。

一、分线盒的核心价值：为什么自动化产线离不开它？

1.1 传统布线的三大痛点

1.2 分线盒带来的量化收益

• 线缆用量减少60%~80%

• 安装时间缩短50%以上

• 故障排查时间缩短70%

• 产线扩展时新增设备无需重新布线

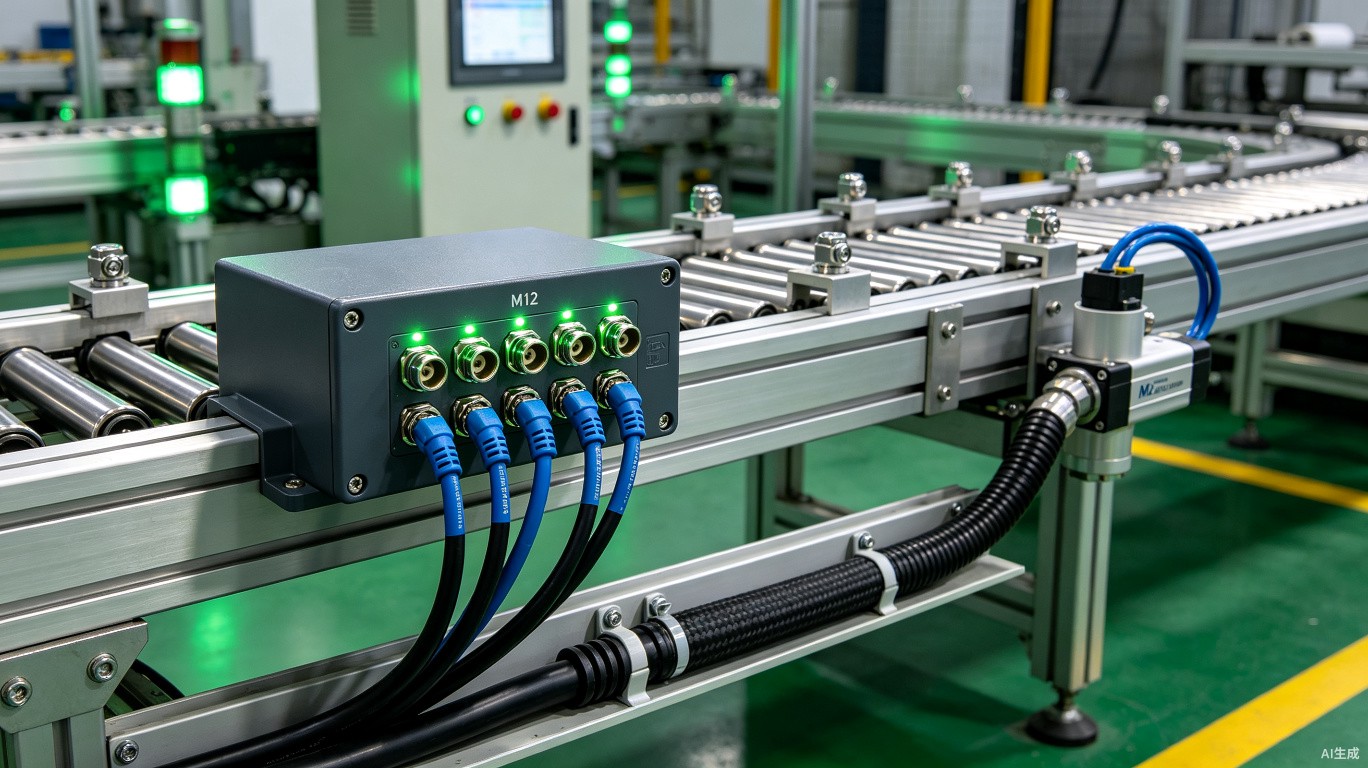

某汽车零部件企业产线改造案例：引入M12分线盒后，单条产线线缆用量从3200米降至890米，安装工时从120人时降至45人时。

二、分线盒的核心参数：选型前必须懂的6个维度

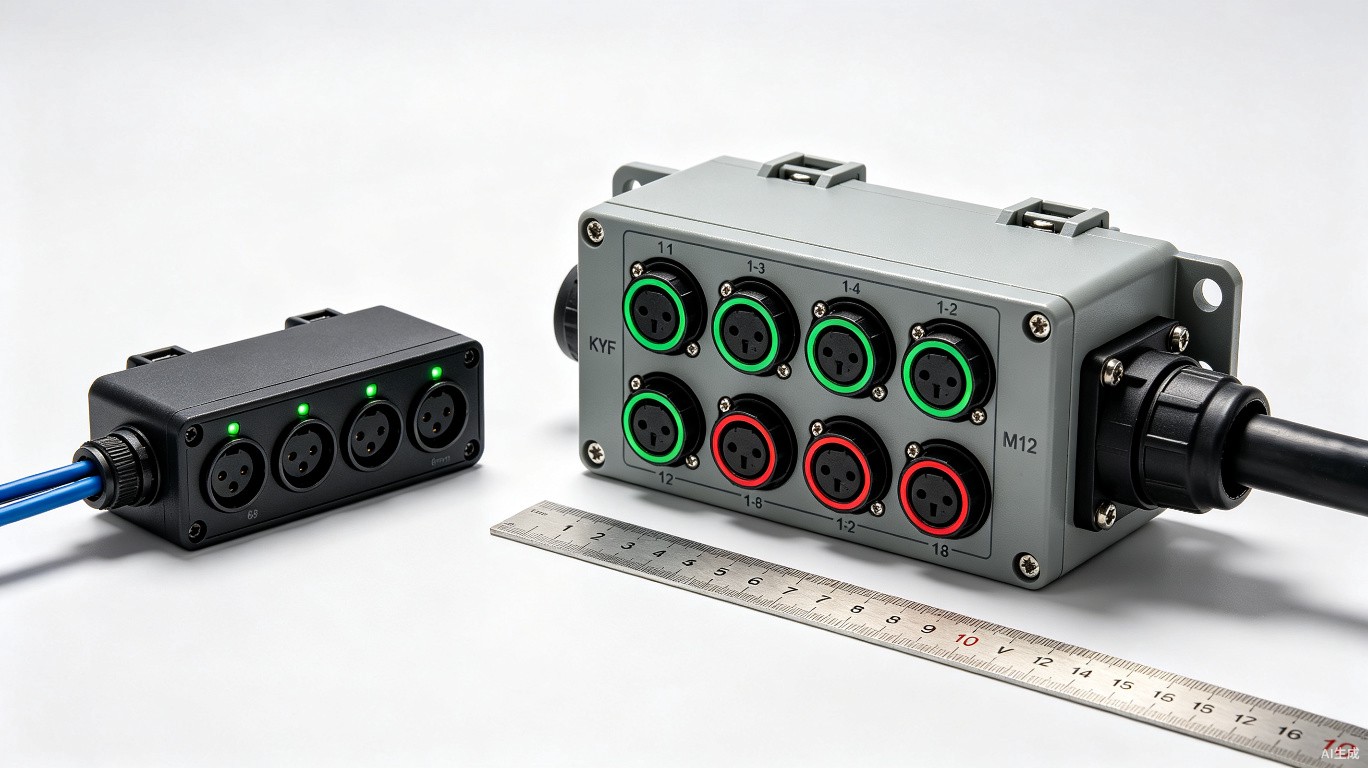

2.1 端口类型：M8 vs M12

选型建议：如果现场以小型传感器为主，空间紧凑，选M8分线盒；如果涉及电磁阀、I/O模块等大电流或混合信号设备，选M12分线盒。

2.2 端口数量：4路、8路、12路怎么选？

分线盒的端口数量决定了单盒可接入的设备数量。常见配置：

• 4路分线盒：适合小型工作站或单机设备，经济实用

• 8路分线盒：中型产线主流选择，性价比最优

• 12路分线盒：大型产线或高密度安装场景

注意：端口数量并非越多越好。端口利用率低于60%时，建议选更小规格，避免资源浪费。

2.3 防护等级：IP67是底线，IP68是加分项

选型建议：常规工业现场选IP67；存在水汽、冲洗或户外场景选IP68；食品加工等特殊行业选IP69K。

2.4 材质选择：塑料 vs 金属

2.5 安装方式：底座固定 vs 导轨安装 vs 直接出线

• 底座固定：通过螺钉安装在设备面板或支架上，最稳固

• 导轨安装：适配标准DIN导轨，便于批量安装和位置调整

• 直接出线：分线盒与电缆一体化，减少一个连接点，可靠性更高

2.6 电气参数：额定电压与电流

选型时必须核对： - 额定电压：是否覆盖现场设备的工作电压？ - 额定电流：单端口电流×端口数量 ≤ 分线盒总承载能力 - 绝缘阻抗：一般要求≥100MΩ - 接触阻抗：一般要求≤5mΩ

三、分线盒与现场总线的匹配：Profinet、EtherCAT、DeviceNet

现代自动化产线普遍采用现场总线或工业以太网。分线盒的选型需与总线协议匹配：

科迎法电气分线盒支持A/B/D/X多种编码配置，可适配主流现场总线协议。同时提供分线盒厂家定制服务，可根据客户总线协议需求定制专属编码组合。

四、科迎法电气分线盒产品矩阵与厂家定制能力

分线盒厂家定制服务

科迎法电气提供全方位的分线盒厂家定制服务，满足特殊场景需求：

• 端口数量定制：2~24路任意配置，非标准端口数均可定制

• 编码类型定制：A/B/D/X编码任意组合，支持混合编码分线盒

• 材质定制：PBT、铝合金、不锈钢、特殊涂层材质可选

• 防护等级定制：IP65~IP69K全系列覆盖，特殊密封结构可定制

• LED状态指示定制：每路独立LED，颜色、闪烁模式可定制

• 线缆集成定制：预铸线缆长度、类型、屏蔽等级、端子形式可定制

• 标识定制：外壳颜色、激光打标、标签内容可定制

• 特殊功能定制：浪涌保护、过流保护、总线终端电阻集成等

分线盒厂家定制周期：标准定制7_{15天出样，复杂定制15}30天出样，批量交付周期可协商。

五、选型决策树：三步找到合适的分线盒

Step 1：确定端口类型
    ├─ 小型传感器为主 → M8分线盒
    └─ 电磁阀/I/O模块/混合信号 → M12分线盒

Step 2：确定端口数量与防护等级
    ├─ 4路以下，室内干燥 → 4路/IP65
    ├─ 4~8路，一般工业现场 → 8路/IP67
    └─ 8路以上，高湿/户外/冲洗 → 8~12路/IP68

Step 3：确定材质与安装方式
    ├─ 常规环境，成本敏感 → PBT材质/底座固定
    ├─ 高EMC环境 → 铝合金/带屏蔽
    └─ 腐蚀性环境 → 不锈钢/特殊涂层

六、分线盒安装与维护要点

6.1 安装注意事项

• 预留维护空间：分线盒四周至少保留50mm空间，便于插拔操作

• 标识清晰：每个端口标注对应设备编号，建议使用颜色标签

• 接地可靠：金属外壳分线盒必须可靠接地，确保EMC性能

• 应力消除：电缆入口处使用电缆格兰头，防止拉扯导致接触不良

6.2 日常维护 checklist

□ 定期检查端口密封圈，发现老化及时更换 □ 检查锁紧螺母是否松动，尤其是振动环境 □ 清洁端口内部，防止粉尘、金属屑进入 □ 测试绝缘电阻，发现异常及时处理 □ 建立端口-设备映射表，便于故障快速定位

七、结语

分线盒是工业自动化产线布线的”神经中枢”，选对了能大幅提升产线可靠性、降低全生命周期成本。科迎法电气提供M8/M12全系列分线盒产品，支持端口数量、防护等级、材质、编码类型等全方位分线盒厂家定制，并提供从选型咨询到现场安装的全流程技术支持。
