视觉检测在标签印刷缺陷检测中的技术原理与应用

从CCD成像到AI分类：标签印刷品质管控的完整技术链路解析

【标签印刷缺陷视觉检测技术原理-科迎法电气】

标签印刷作为包装产业链的关键环节，其品质直接影响产品的市场形象与消费者信任。传统的标签品质检测依赖人工目视检查，存在效率低、漏检率高、标准不统一等固有缺陷。随着机器视觉技术的成熟，基于CCD成像的视觉检测系统已成为标签印刷行业品质管控的核心手段。本文将从技术原理出发，系统解析视觉检测在标签印刷缺陷检测中的完整工作流程、关键算法及实际应用方案。

一、标签印刷缺陷类型分析

在标签印刷生产过程中，由于油墨、版材、纸张、设备、环境等多种因素的影响，会产生多种类型的印刷缺陷。根据缺陷的成因和表现形式，可将其分为以下几大类：

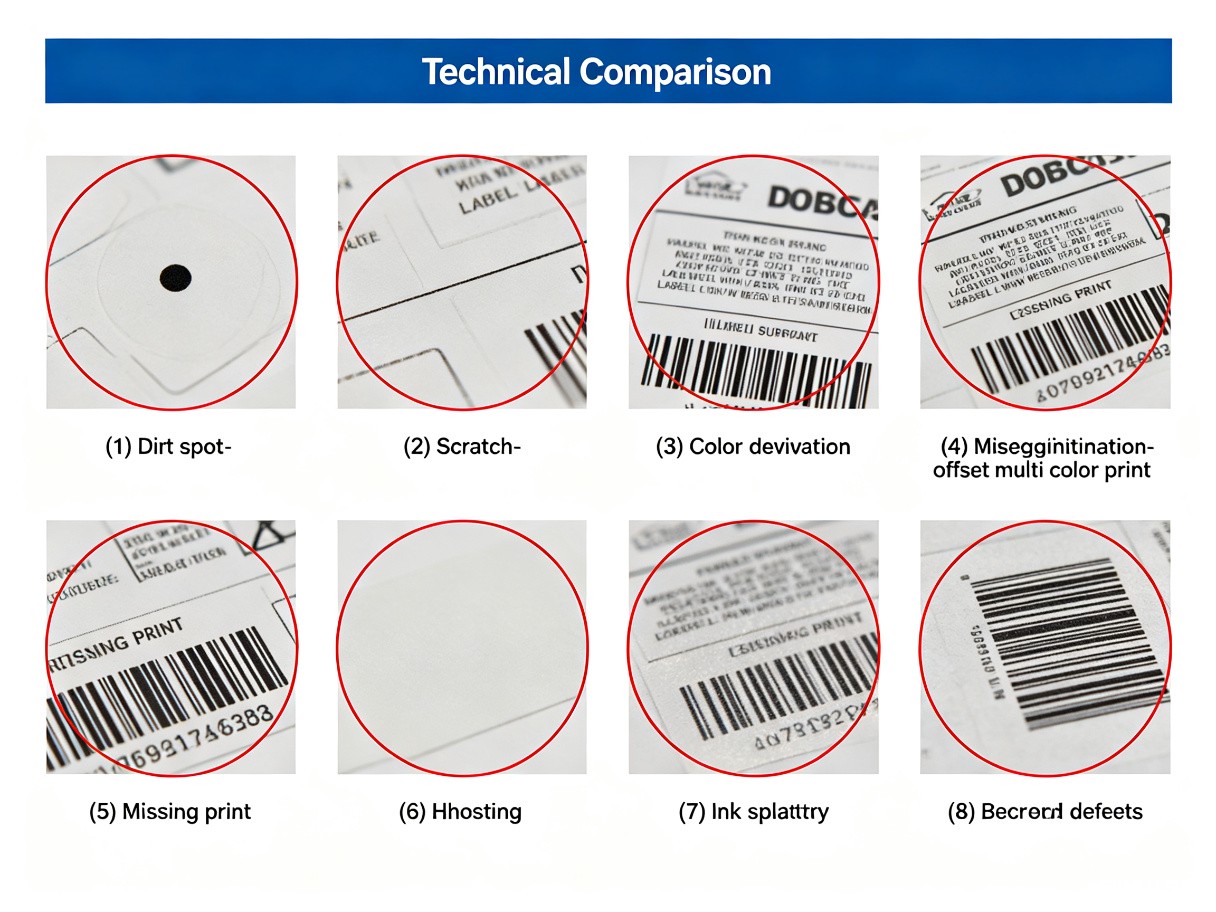

【标签印刷缺陷类型-脏点划痕色差套印偏差】

二、视觉检测系统工作原理

标签印刷视觉检测系统的核心工作流程可分为五个阶段：图像采集、图像预处理、缺陷特征提取、缺陷分类识别、结果输出与反馈。以下逐一解析各阶段的技术要点。

2.1 图像采集：CCD成像与光源设计

图像采集是视觉检测的第一步，直接决定后续处理的图像质量。标签印刷检测通常采用线阵CCD相机配合高速采集卡，原因如下：

• 线阵CCD优势：标签以卷料形式连续运动，线阵相机通过逐行扫描获取图像，不受运动模糊影响，适合高速在线检测场景。相比面阵相机，线阵CCD在相同分辨率下具有更高的采集速度和信噪比。

• 分辨率选择：根据检测精度要求选择相机分辨率。以检测精度±0.05mm为例，若标签宽度为300mm，则横向像素数至少需达到300/0.05×2=12000像素（考虑2倍奈奎斯特采样定理），通常选用12K-25K线阵相机。

• 光源设计：光源是视觉检测的"灵魂"。标签印刷缺陷检测通常采用多角度LED组合光源：
  - 同轴光源：用于检测表面平整区域的脏点、色差；
  - 环形光源：用于凸显划痕、凹凸等三维缺陷；
  - 条形光源：用于增强边缘对比度，辅助套印偏差检测。
  光源的色温、亮度、角度需根据标签材质（纸质/合成纸/PET/金属箔）进行针对性调整。

2.2 图像预处理：去噪与增强

采集到的原始图像包含噪声、光照不均、几何畸变等问题，需通过预处理提升图像质量：

• 去噪处理：采用高斯滤波、中值滤波或双边滤波去除随机噪声，同时保留边缘信息。对于标签印刷图像，中值滤波对椒盐噪声（如油墨飞溅点）效果较好。

• 光照校正：采用同态滤波或Retinex算法校正不均匀光照，消除因光源角度或标签反光导致的局部过曝/欠曝。

• 几何校正：通过标定板进行相机标定，建立像素坐标与实际物理坐标的映射关系，消除镜头畸变和透视变形，确保尺寸测量精度。

• 图像配准：将待检图像与标准模板图像进行对齐，为后续差异比对奠定基础。配准方法包括基于特征的SIFT/SURF配准和基于灰度的互相关配准。

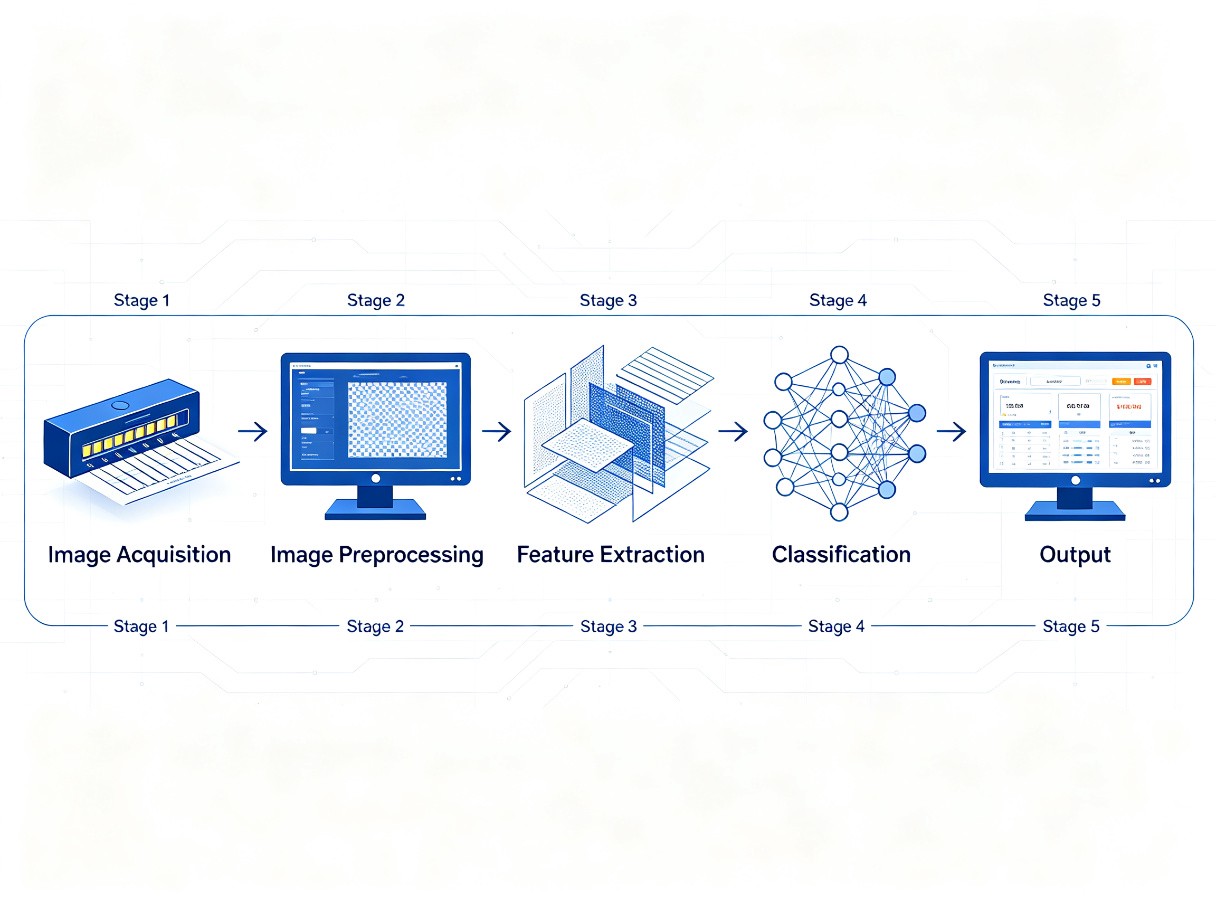

【标签印刷视觉检测系统工作流程-采集-预处理-特征提取-分类】

2.3 缺陷特征提取：从像素到语义

缺陷特征提取是将图像中的缺陷区域从背景中分离出来，并提取具有判别性的特征描述子的过程。传统方法与深度学习方法各有适用场景：

【传统特征提取方法】
• 灰度特征：包括灰度均值、方差、直方图统计量，适用于色差类缺陷检测。
• 纹理特征：采用LBP（局部二值模式）、GLCM（灰度共生矩阵）描述标签表面的纹理规律，对划痕、飞墨等纹理异常敏感。
• 边缘特征：通过Canny、Sobel算子提取边缘信息，用于套印偏差和重影检测。
• 形态学特征：对缺陷区域进行连通域分析，提取面积、周长、长宽比、圆度等几何特征，辅助缺陷分类。

【深度学习特征提取】
• 卷积神经网络（CNN）：通过多层卷积自动学习缺陷的层次化特征表示，从低级的边缘、纹理到高级的缺陷模式，无需人工设计特征。
• 常用网络架构：ResNet、DenseNet用于缺陷分类；U-Net、SegNet用于缺陷分割（像素级定位）；YOLO、Faster R-CNN用于缺陷检测与定位。
• 迁移学习：利用ImageNet预训练模型进行微调，在标签缺陷样本有限的情况下显著提升模型泛化能力。

2.4 缺陷分类识别：决策与判定

缺陷分类识别是根据提取的特征对缺陷进行类型判定和严重程度评估的过程：

• 传统分类器：支持向量机（SVM）、随机森林（RF）、K近邻（KNN）等机器学习算法，适用于特征维度较低、样本量中等的场景。

• 深度学习分类：基于CNN的端到端分类网络，输入缺陷图像直接输出缺陷类型概率分布。通过Softmax层实现多分类，输出各类缺陷的置信度分数。

• 缺陷分级：根据缺陷面积、位置、类型设置不同的判定阈值，将缺陷分为"致命缺陷"（如条码缺失）、"严重缺陷"（如大面积色差）、"轻微缺陷"（如微小脏点），实现差异化处理。

• 误检控制：通过设置合理的置信度阈值和人工复检机制，平衡检出率与误检率。通常要求检出率≥99.5%，误检率≤0.5%。

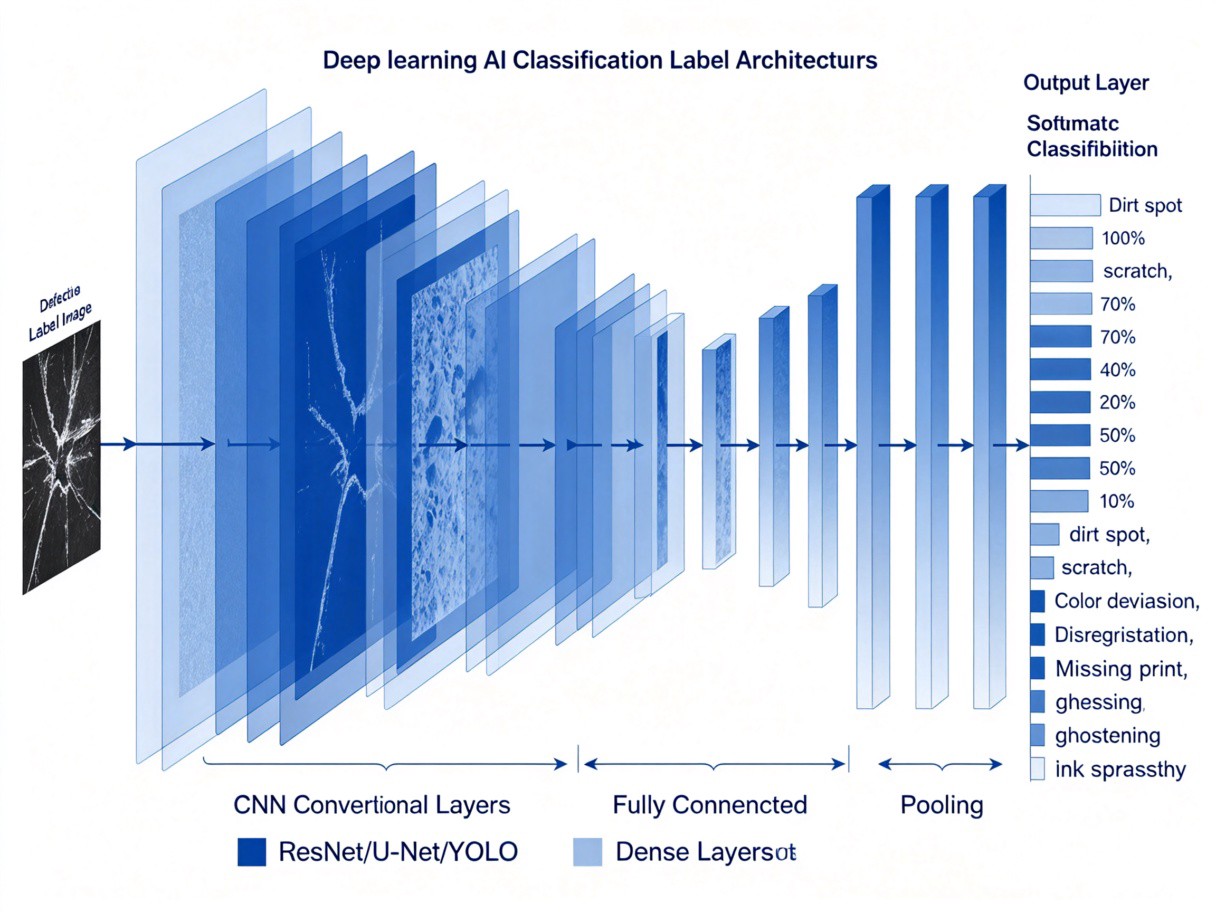

【标签缺陷AI分类识别-深度学习模型架构】

三、实际应用方案与系统集成

视觉检测系统在实际产线部署时，需综合考虑机械结构、电气控制、软件算法、数据管理等多个维度：

• 机械集成：检测工位通常设置在印刷机后端、模切机前端，或作为独立复卷检测单元。需确保标签运行平稳、无抖动，相机与标签表面距离恒定。

• 同步触发：采用编码器信号触发相机采集，确保图像采集与标签运动严格同步，避免拉伸/压缩变形。

• 实时处理：基于FPGA+GPU异构计算架构，FPGA负责图像预处理和特征提取的加速，GPU负责深度学习推理，整体处理延迟控制在50ms以内。

• 缺陷标记：检测到缺陷后，通过喷墨标记、贴标标记或声光报警提示操作人员，标记精度需与检测精度匹配。

• 数据管理：检测数据（缺陷图片、位置、类型、时间戳）实时上传MES/ERP系统，支持SPC统计分析、趋势预警、质量追溯。

四、技术发展趋势

• 多光谱检测：结合可见光、紫外、红外等多光谱成像，检测传统可见光无法识别的缺陷（如荧光油墨异常、UV固化不均）。
• 3D视觉检测：采用结构光或激光三角法获取标签表面三维形貌，检测凹凸、起泡等三维缺陷。
• 边缘AI部署：将轻量化模型部署至边缘计算设备，降低延迟、减少带宽依赖，适应分布式产线需求。
• 数字孪生：构建标签印刷产线的数字孪生模型，实现虚拟调试、预测性维护、工艺参数优化。
