智能视觉分拣与在线检测一体化平台

尺寸测量 · 缺陷识别 · 定位引导 · OCR识别 | 模块化架构 · 全流程自动化

【首页图：一体化平台设备实拍/产线集成效果图，Alt标签：智能视觉分拣与在线检测一体化平台-科迎法电气】

在现代智能制造产线中，视觉检测与自动分拣的深度融合已成为提升生产效率和产品品质的关键。科迎法电气推出的智能视觉分拣与在线检测一体化平台，将尺寸测量、缺陷识别、定位引导、OCR识别等核心视觉功能模块与高速分拣机构、机器人抓取系统、智能输送线深度集成，实现从视觉检测到自动分拣的全流程自动化。平台采用模块化架构设计，各功能模块可独立部署或组合使用，支持根据客户具体产线需求进行深度定制开发。

一、产品概述

智能视觉分拣与在线检测一体化平台是科迎法电气面向智能制造行业推出的综合性视觉解决方案。平台以高性能视觉控制器为核心，集成2D/3D视觉检测、AI深度学习、机器人通讯、运动控制、数据管理等技术，实现零部件的在线检测、实时判定、自动分拣、数据追溯的闭环管理。平台支持单工位独立运行，也支持多工位联动，可灵活适配各种产线布局和节拍要求。

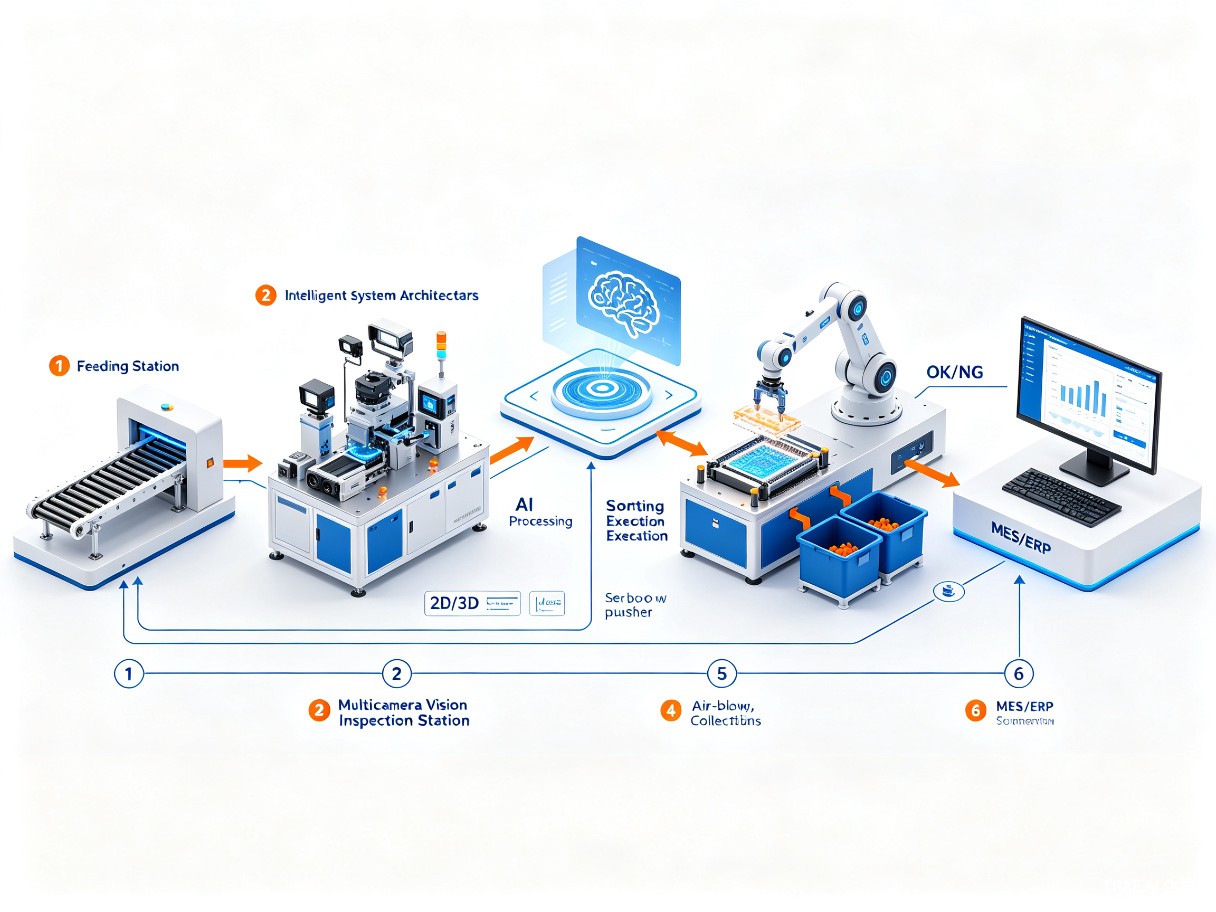

【配图：一体化平台架构示意图/产线集成效果图，Alt标签：视觉分拣检测一体化平台架构-产线集成】

二、四大核心功能模块

平台集成四大核心视觉功能模块，覆盖智能制造产线的核心检测需求：

2.1 尺寸测量模块

支持2D和3D两种测量模式，可测量长度、宽度、高度、直径、角度、圆度、圆柱度、平面度、轮廓度、位置度、同轴度等几何参数。

- 2D测量：基于亚像素边缘检测算法，测量精度可达+-0.5um；
- 3D测量：集成结构光/激光三角传感器，Z向精度可达1um；
- 自动标定：支持手眼标定、相机标定、机器人标定，确保测量坐标系统一；
- CAD比对：测量结果与标准CAD模型自动比对，生成偏差报告和色谱图；
- SPC统计：实时计算Cp/Cpk/Pp/Ppk等过程能力指数，预警品质漂移。

适用场景：精密零部件尺寸全检、装配间隙测量、形位公差检测。

2.2 缺陷识别模块

基于传统图像处理+AI深度学习的混合算法架构，可识别脏点、划痕、裂纹、缺料、多料、变形、色差、气泡、毛刺、氧化等20余种缺陷类型。

- 传统算法：针对规则缺陷（划痕、裂纹），采用边缘检测、形态学分析、纹理分析等方法，检测速度快、稳定性高；
- AI算法：针对不规则缺陷（脏点、气泡、变形），采用CNN分类、U-Net分割、YOLO检测等深度学习模型，泛化能力强；
- 混合策略：先用传统算法快速筛选疑似区域，再用AI算法精细判定，兼顾速度和精度；
- 缺陷分级：根据缺陷类型、面积、位置设置A/B/C/D四级判定标准，差异化处理；
- 在线学习：支持增量学习，新缺陷类型出现时，补充样本即可快速扩展检测能力。

适用场景：外观瑕疵全检、表面质量管控、来料检验。

2.3 定位引导模块

为机器人、机械手、自动化设备提供高精度的视觉定位引导，实现零部件的精准抓取、装配、放置、涂胶、焊接等操作。

- 2D定位：基于模板匹配、特征点匹配、轮廓匹配等方法，定位精度+-0.01mm；
- 3D定位：基于点云配准、ICP算法，计算零部件的6自由度位姿（X/Y/Z/Rx/Ry/Rz）；
- 动态跟踪：支持运动中的零部件实时跟踪定位，适应高速产线；
- 多机器人协同：支持多台机器人共享视觉数据，实现协同作业；
- 通讯协议：支持TCP/IP、Ethernet/IP、Profinet、Modbus TCP、EtherCAT等主流工业协议，与ABB/KUKA/FANUC/安川/UR等机器人品牌无缝对接。

适用场景：机器人抓取引导、精密装配定位、涂胶路径规划、焊接位置引导。

2.4 OCR识别模块

基于深度学习OCR技术，实现字符、数字、条码、二维码的高精度识别，支持多种字体、多种语言、多种背景。

- 字符识别：支持英文字母、数字、中文、日文、韩文等，识别准确率>=99.9%；
- 条码识别：支持Code39/Code128/EAN/UPC/QR/DataMatrix等主流码制，识别速度<50ms；
- 缺陷字符检测：识别缺字、多字、错字、模糊、倾斜等字符缺陷；
- 序列号追溯：识别结果与MES系统对接，实现单件产品的全生命周期追溯；
- 脏污/破损码识别：针对脏污、破损、低对比度的条码，采用超分辨率重建+增强识别算法，识别率>=99.5%。

适用场景：产品序列号识别、包装标签检测、追溯码验证、来料条码核对。

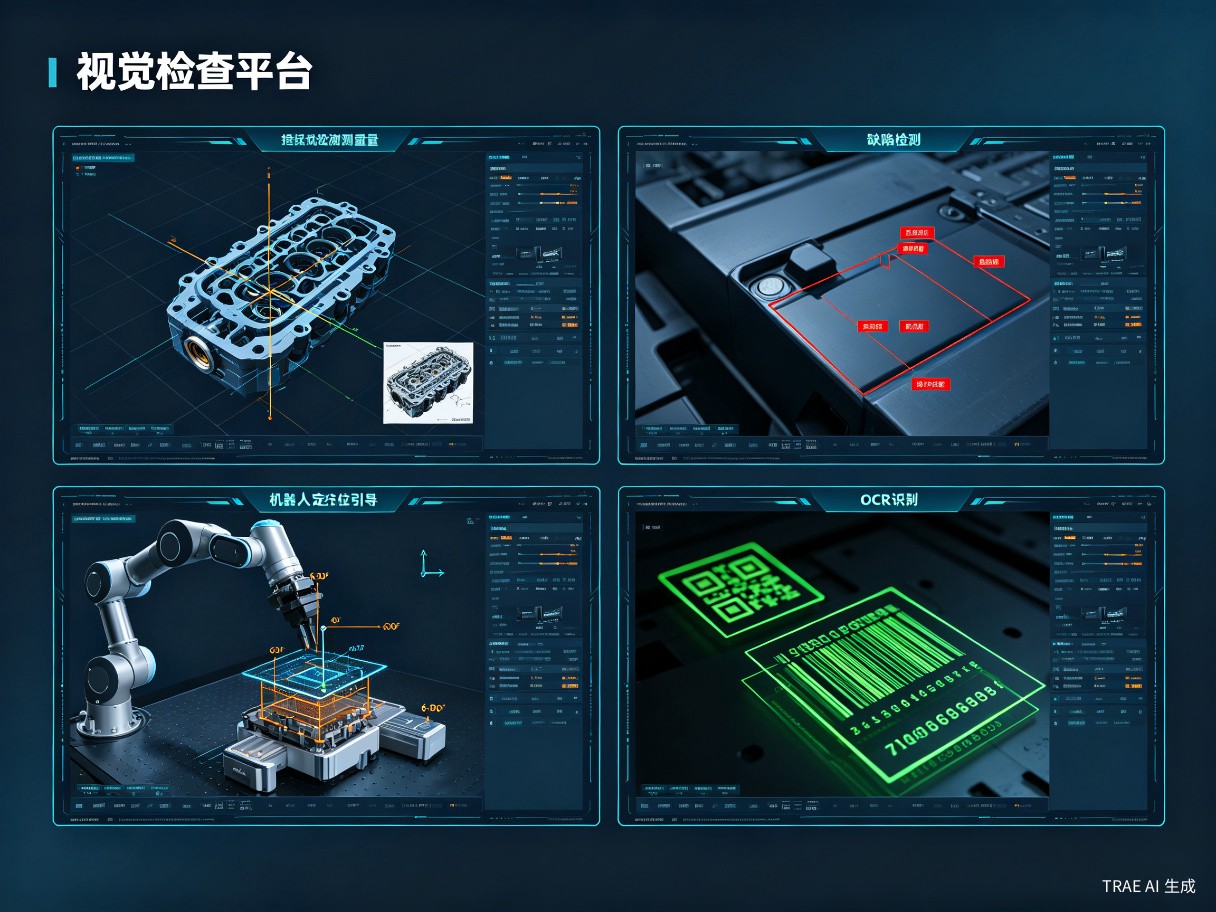

【配图：四大功能模块界面截图/检测效果图，Alt标签：视觉分拣检测平台功能模块-尺寸测量缺陷识别定位引导OCR】

三、智能分拣执行系统

平台集成多种分拣执行机构，根据视觉检测结果实现自动化分拣：

- 高速气吹分拣：响应时间<5ms，适合小质量、高速分拣场景（>200件/分钟）；
- 伺服拨叉分拣：定位精度+-0.1mm，适合中等质量零部件；
- 机器人抓取分拣：6自由度灵活抓取，适合异形、易损零部件；
- 智能输送线：支持分道、合流、缓存、回流等复杂物流逻辑；
- NG品管理：不合格品自动分流至NG通道，支持按缺陷类型分类收集。

分拣策略可灵活配置：
- 按缺陷类型分拣：不同缺陷进入不同NG收集箱，便于后续分析；
- 按严重程度分拣：A级缺陷直接报废，B级缺陷返工，C级缺陷特采；
- 按批次分拣：支持按生产批次、工单号进行分组分拣。

四、核心技术参数

五、模块化定制能力

平台采用模块化架构，各功能模块可独立部署或自由组合，支持根据客户需求进行深度定制：

- 模块选配：客户可根据实际需求选择2D/3D视觉、单相机/多相机、尺寸/缺陷/定位/OCR等功能模块；
- 产线适配：支持直线型、U型、环形、岛式等多种产线布局，可嵌入现有产线或独立部署；
- 节拍匹配：通过优化算法、增加相机、并行处理等方式，匹配客户产线节拍要求；
- 界面定制：根据客户操作习惯定制人机界面，支持多语言、多权限、多角色；
- 协议定制：支持与客户现有PLC、机器人、MES系统的协议对接和定制开发；
- 算法定制：针对特殊缺陷类型、特殊测量需求，开发专用检测算法和逻辑。

六、典型应用场景

汽车零部件：发动机零部件尺寸测量+缺陷检测+机器人抓取装配，实现从检测到装配的全流程自动化。

消费电子：手机中框尺寸测量、屏幕缺陷检测、摄像头模组定位装配、包装标签OCR识别，多工位联动检测。

半导体：晶圆缺陷检测、芯片引脚共面度测量、封装定位引导、晶圆ID激光打码识别，高精度高速度检测。

食品医药：药品包装缺陷检测、生产日期OCR识别、瓶盖密封性检测、异物分拣，满足GMP/FDA合规要求。

物流仓储：包裹体积测量、条码识别、分拣引导、码垛规划，实现物流全流程视觉化管理。

新能源：电池极片缺陷检测+尺寸测量、电芯壳体检测、模组装配定位、追溯码识别，覆盖电池生产全工序。

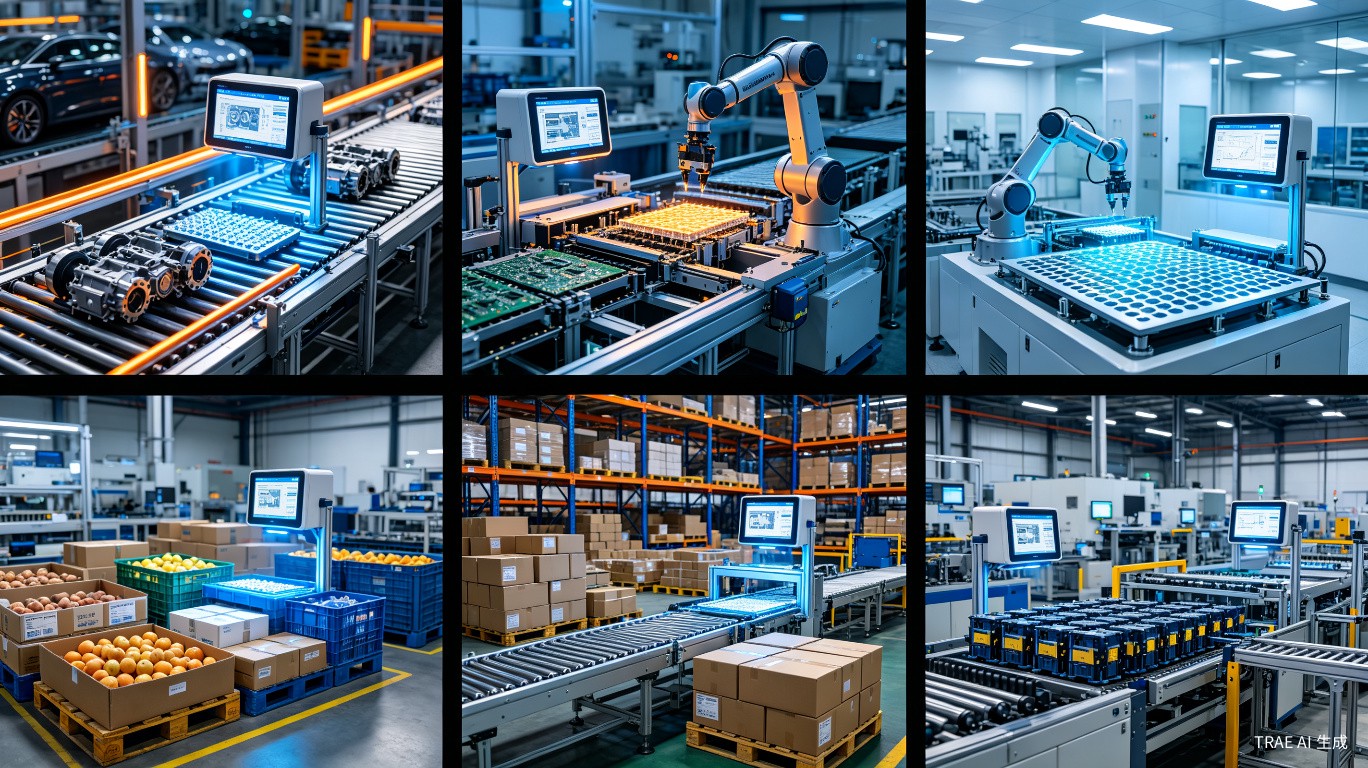

【配图：各行业应用案例图/产线集成实拍，Alt标签：视觉分拣检测平台应用场景-汽车零部件消费电子半导体】

━━━━━━━━━━━━━━━━━━━━
