高精度3D机器视觉检测系统
结构光 · 激光三角 · 双目立体 | 三维尺寸测量 · 形貌检测 · 缺陷识别

【首页图：3D视觉检测设备整机实拍/3D点云效果图，Alt标签：高精度3D机器视觉检测系统-科迎法电气】

在精密制造领域，传统的2D视觉检测已无法满足复杂三维结构的测量需求。科迎法电气推出的高精度3D机器视觉检测系统，集成结构光、激光三角、双目立体等多种3D成像技术，可实现工业零部件的三维尺寸测量、表面形貌检测、三维缺陷识别，测量精度可达微米级。系统采用模块化架构，支持根据客户具体需求进行深度定制开发，广泛应用于汽车零部件、消费电子、半导体、医疗器械等行业。

一、产品概述
高精度3D机器视觉检测系统是科迎法电气针对精密制造行业三维测量需求研发的高端视觉检测设备。系统支持多种3D成像技术路线，可根据被测对象的材质、形状、精度要求灵活选择最优方案。采用高精度运动平台+高分辨率3D传感器+智能算法引擎的架构设计，实现从微米级到毫米级测量范围的全覆盖。

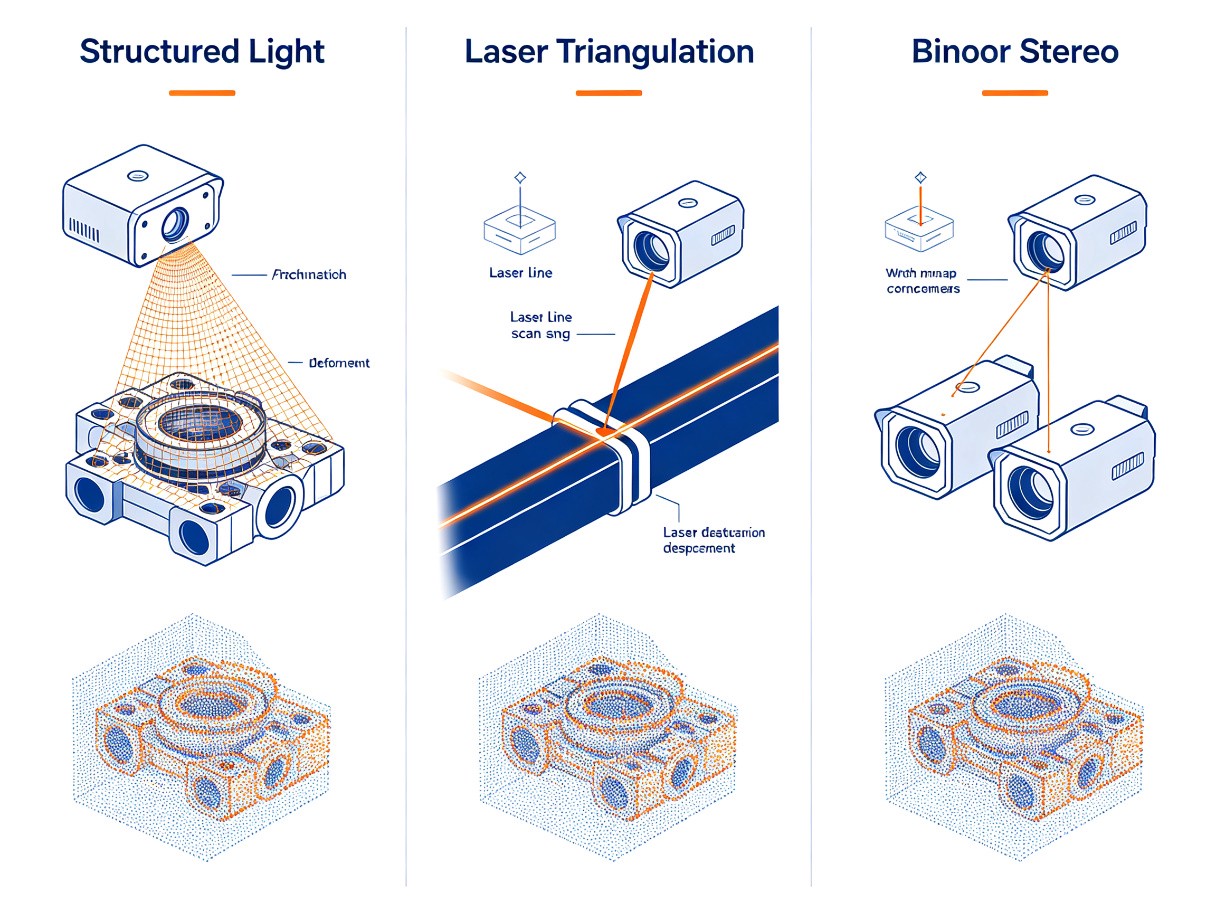

【配图：3D检测系统结构示意图/技术路线对比图，Alt标签：3D视觉检测系统结构-结构光激光三角双目立体对比】

二、三种3D成像技术路线

系统支持三种主流3D成像技术，可根据应用场景灵活选择或组合使用：

2.1 结构光3D测量

结构光3D测量通过向被测物体投射特定编码的光栅图案，利用相机捕捉图案变形，通过相位解算和三角测量重建三维形貌。

技术优势：
- 全场测量：单次拍摄即可获取整个视野的三维数据，无需扫描运动；
- 高精度：采用多频相移算法，Z向重复精度可达1um；
- 高速度：单次采集时间<100ms，适合在线检测；
- 适应性强：对高反光、低反光表面均有良好适应性。

典型应用：精密模具型腔检测、注塑件翘曲变形测量、PCB焊膏体积检测、手机屏幕平面度检测。

2.2 激光三角测量

激光三角测量通过激光器投射线激光或点激光到被测表面，利用相机从另一角度捕捉激光线的位置变化，通过三角几何关系计算高度信息。

技术优势：
- 大范围：扫描宽度可达数米，适合大型工件测量；
- 高速度：线激光扫描速度可达数万线/秒；
- 抗干扰：对环境光不敏感，适合工业现场；
- 灵活性：可集成至机器人末端，实现柔性测量。

典型应用：焊缝质量检测、轨道轮廓测量、板材厚度检测、轮胎花纹深度测量。

2.3 双目立体视觉

双目立体视觉模拟人眼立体视觉原理，通过两台相机从不同角度拍摄同一物体，利用立体匹配算法计算像素视差，进而重建三维场景。

技术优势：
- 大视野：视野范围可达数米，适合大型场景三维重建；
- 被动测量：无需投射光源，对透明/高反光物体友好；
- 实时性：配合GPU加速，可实现实时三维重建；
- 成本低：硬件成本低于结构光和激光三角方案。

典型应用：物流包裹体积测量、机器人抓取引导、人体三维扫描、大场景三维重建。

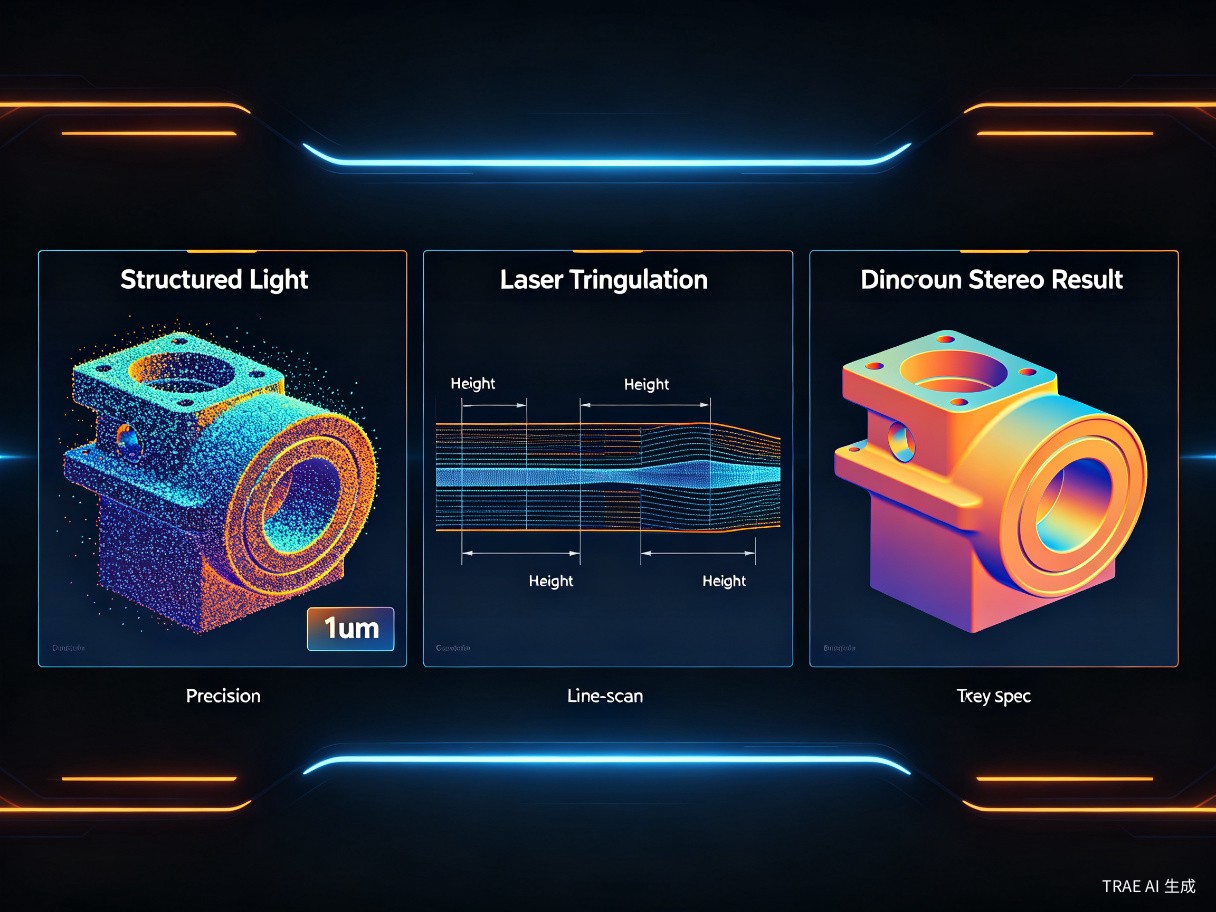

【配图：三种3D技术成像效果对比图/点云效果图，Alt标签：3D视觉检测技术对比-结构光激光三角双目立体效果】

三、核心技术参数

四、核心功能模块

1. 三维尺寸测量
支持点-点、点-线、点-面、线-线、线-面、面-面等多种测量模式，可测量长度、角度、直径、半径、平面度、圆度、圆柱度、轮廓度等几何参数。测量结果自动与CAD模型比对，生成偏差色谱图。

2. 表面形貌检测
通过3D点云分析，检测表面粗糙度、波纹度、纹理方向、凹坑、凸起、划痕等形貌特征。支持ISO 25178标准参数计算（Sa、Sq、Sz、Ssk、Sku等）。

3. 三维缺陷识别
基于3D点云的缺陷检测算法，可识别缺料、多料、变形、裂纹、气孔、缩痕等三维缺陷。结合AI深度学习，缺陷识别准确率>=99%。

4. 逆向工程
将扫描获取的3D点云数据转换为CAD模型（STL/STEP/IGES格式），支持Geomagic、PolyWorks等专业软件无缝对接。

5. 在线检测
支持产线集成，实现零部件的100%在线三维检测。检测节拍与产线匹配，不合格品自动分拣。数据实时上传MES/ERP系统。

6. 机器人引导
提供6自由度位姿计算结果，支持主流机器人品牌（ABB/KUKA/FANUC/安川/UR等）的通讯协议，实现基于3D视觉的机器人抓取、装配、涂胶引导。

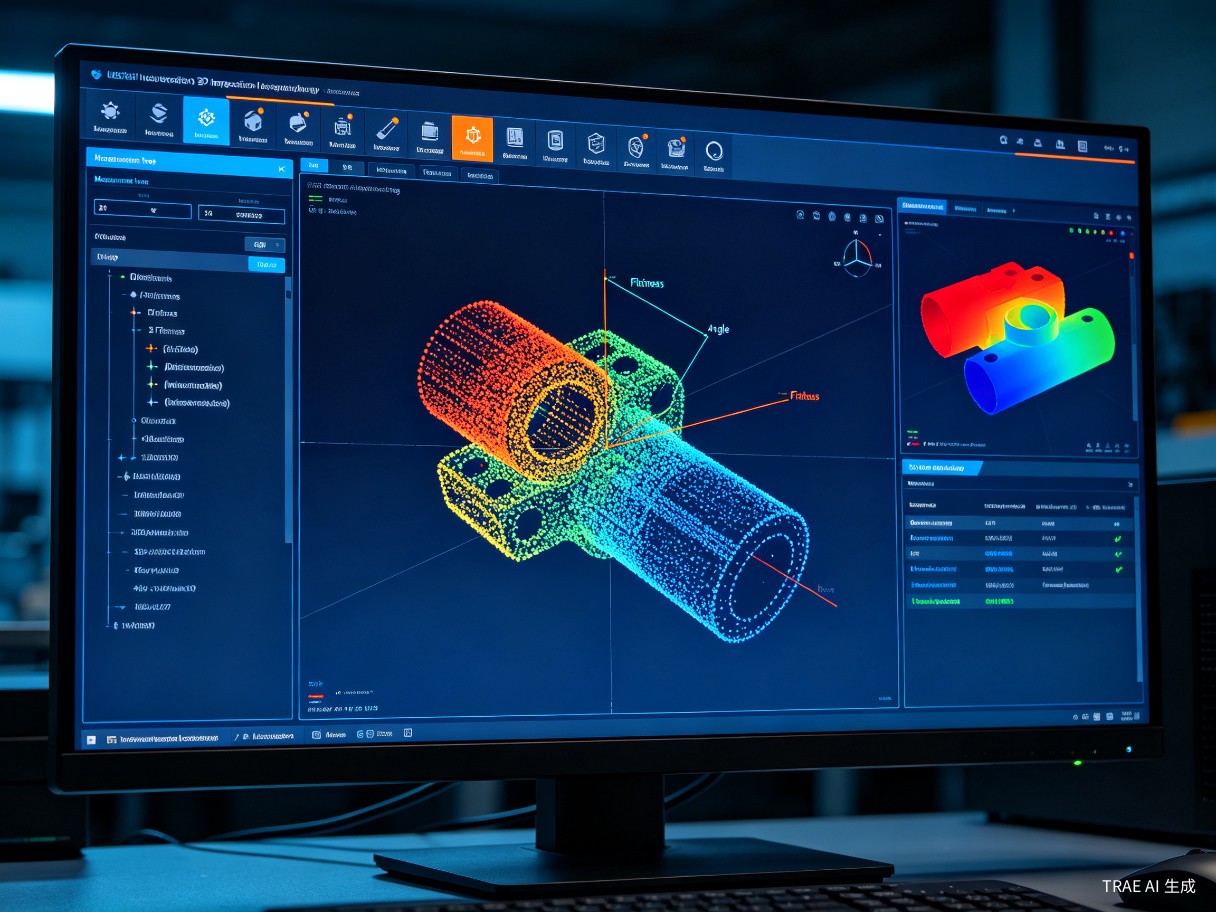

【配图：3D检测软件界面截图/点云测量效果图，Alt标签：3D视觉检测软件界面-点云测量-偏差色谱图】

五、定制开发能力

科迎法电气拥有强大的定制开发能力，可根据客户具体需求提供从方案设计到落地交付的全流程服务：

- 光学定制：根据被测对象的材质、形状、尺寸，定制光源、镜头、相机配置方案；
- 机械定制：设计专用夹具、运动平台、防护结构，适配客户现有产线布局；
- 算法定制：针对特殊缺陷类型、测量需求，开发专用检测算法和测量逻辑；
- 软件定制：定制人机交互界面、数据报表格式、通讯协议、MES对接方案；
- 集成服务：提供与机器人、PLC、产线控制系统的集成调试服务。

六、典型应用场景

汽车零部件：发动机缸体三维尺寸检测、变速箱齿轮齿形测量、车身覆盖件间隙面差检测、轮胎花纹深度测量。

消费电子：手机屏幕平面度/厚度检测、中框尺寸测量、摄像头模组高度检测、连接器引脚共面度检测。

半导体：晶圆翘曲度测量、封装高度检测、BGA焊球共面度检测、引线框架三维形貌检测。

医疗器械：植入物表面粗糙度检测、手术器械三维尺寸测量、牙科模具形貌检测、药片体积测量。

新能源：电池极片厚度测量、电芯壳体平面度检测、隔膜表面形貌检测、光伏硅片厚度测量。

━━━━━━━━━━━━━━━━━━━━
