分线盒：PLC控制系统中的信号"交通枢纽"
在工业自动化控制系统中，PLC（可编程逻辑控制器）是大脑，传感器和执行器是手脚，而分线盒则是连接大脑与手脚之间的"交通枢纽"。没有分线盒，PLC的每一个输入输出点都需要单独拉线到现场设备，线束数量会随着设备增加呈指数级增长。科迎法电气分线盒系列产品，正是为解决这一痛点而生。
一、为什么PLC控制系统需要分线盒？
以一个典型的中型自动化产线为例：
• PLC输入模块：64路数字量输入 + 32路模拟量输入
• PLC输出模块：48路数字量输出 + 16路模拟量输出
• 现场设备：接近开关、光电传感器、压力传感器、温度传感器、电磁阀、指示灯、变频器等共计160+个
如果不使用分线盒，每个设备单独布线回PLC控制柜，需要拉设160+根独立线缆。这不仅造成：
• 桥架和线槽空间严重不足
• 线缆成本高昂（160根×平均15米×单价8元/米 = 19,200元）
• 故障排查极其困难（160根线中找一根故障线）
• 后期扩展几乎不可能（没有预留端口）
而使用分线盒后，信号分配方案变为：
• 4个PLC控制节点（每个节点控制约40个设备）
• 每个节点配置1台8路分线盒 + 1台4路分线盒 = 12路分配
• 主干线缆仅需4根（从PLC到分线盒）
• 分支线缆12根（从分线盒到设备）
• 总线缆量从160根降到16根，减少90%
二、科迎法分线盒与PLC的对接方案
方案一：数字量输入信号分配
PLC数字量输入模块（24V DC）→ M12分线盒（8路输入型）→ 8个接近开关/光电传感器
• 分线盒型号：KYF-M12-8P-DI（数字量输入型分线盒）
• 每路带LED状态指示，实时显示传感器通断
• 支持NPN/PNP型传感器混合接入（通过拨码开关切换）
方案二：模拟量输入信号分配

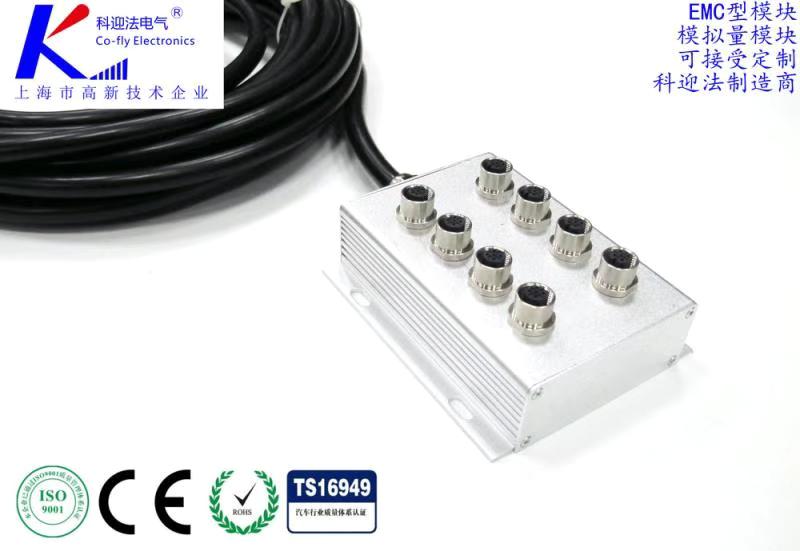

PLC模拟量输入模块（4-20mA / 0-10V）→ M12分线盒（4路模拟型）→ 4个压力/温度传感器
• 分线盒型号：KYF-M12-4P-AI（模拟量输入型分线盒）
• 内部屏蔽设计，确保模拟信号传输精度±0.1%
• 每路独立信号隔离，防止通道间串扰
方案三：数字量输出信号分配
PLC数字量输出模块（24V DC）→ M12分线盒（8路输出型）→ 8个电磁阀/指示灯
• 分线盒型号：KYF-M12-8P-DO（数字量输出型分线盒）
• 每路带短路保护，防止电磁阀线圈烧毁导致PLC模块损坏
• 每路最大输出电流2A，可直接驱动大多数电磁阀
方案四：总线型信号分配（PROFINET/DeviceNet）
PLC通信模块 → M12总线分线盒（B-coded）→ 8个现场总线设备
• 分线盒型号：KYF-M12-8P-BUS（总线型分线盒）
• 支持PROFINET、DeviceNet、CANopen等协议
• 内部终端电阻可配置，防止总线信号反射
三、科迎法分线盒核心参数（PLC适配版）
| 参数项 | 数字量型 | 模拟量型 | 总线型 |
|--------|----------|----------|--------|
| 分线路数 | 4/8/16路 | 4/8路 | 4/8路 |
| 额定电压 | 24V DC | 24V DC | 24V DC |
| 额定电流 | 单路2A | 单路50mA | 单路100mA |
| 信号类型 | 开关量 | 4-20mA / 0-10V | 数字总线 |
| 防护等级 | IP67 | IP67 | IP67 |
| 接口标准 | M12 A-coded | M12 A-coded | M12 B-coded |
| LED指示 | 每路独立 | 每路独立 | 总线状态 |
| 短路保护 | 有 | 无 | 无 |
| 信号隔离 | 无 | 有 | 无 |
| 工作温度 | -25℃~+85℃ | -25℃~+85℃ | -25℃~+85℃ |
四、分线盒在PLC系统中的安装规范
安装位置选择：
• 距离PLC控制柜：主干线缆长度≤30米（减少信号衰减）
• 距离现场设备：分支线缆长度≤5米（便于快速维护）
• 安装高度：距地面1.2-1.5米（符合人体工程学，便于操作）
• 避开强电磁干扰源：距变频器、焊接设备≥1米
接线规范：
• 主干线缆：采用屏蔽双绞线，屏蔽层单端接地（PLC端接地，分线盒端悬空）
• 分支线缆：采用标准传感器电缆，长度一致（减少信号延迟差异）
• 分线盒接地：通过专用接地端子连接设备保护地，接地电阻≤4Ω
标识管理：
• 分线盒外壳贴标签：注明分线盒编号、控制区域、PLC模块地址
• 每路端口贴标签：注明设备名称、设备编号、信号类型
• 线缆两端贴标签：注明起点、终点、信号类型，便于故障排查
五、典型PLC+分线盒应用案例
案例一：汽车零部件装配线
某汽车零部件工厂，PLC控制系统控制3条装配线，共部署240个传感器和180个执行器。采用科迎法分线盒方案：
• 数字量输入分线盒：24台（8路型）
• 数字量输出分线盒：18台（8路型）
• 模拟量输入分线盒：6台（4路型）
• 总线型分线盒：4台（8路型，用于RFID读写器通信）
• 改造效果：线束总量从420根降到52根，减少87.6%；故障排查时间从平均2小时降到8分钟；年度维护成本节省76%。
案例二：食品包装自动化线
某食品包装企业，PLC控制灌装、封口、贴标、装箱四个工位。由于车间需要定期CIP清洗（酸碱清洗），对分线盒耐腐蚀性要求极高。采用科迎法不锈钢316L分线盒：
• 分线盒材质：AISI 316L不锈钢，表面电解抛光
• 密封圈：EPDM材质，耐酸碱腐蚀
• 防护等级：IP67 + IP69K（可承受高压水冲洗）
• 使用效果：连续运行3年，分线盒零故障，表面无腐蚀痕迹。
