H2：项目背景
某国内知名汽车零部件制造商（以下简称"客户A"），主营发动机缸盖、变速箱壳体等精密铸件。随着新能源汽车订单激增，客户A面临三大痛点：
• 人工检测效率低：单件检测时间45秒，日产能仅800件，无法满足月订单10万件的需求
• 漏检率高：人工目视检测漏检率约3%，导致客户端投诉率上升，年度质量索赔超200万元
• 数据追溯难：检测结果纸质记录，无法实现单件追溯，IATF 16949审核多次开不符合项
H2：科迎法整线解决方案
H3：产线架构设计

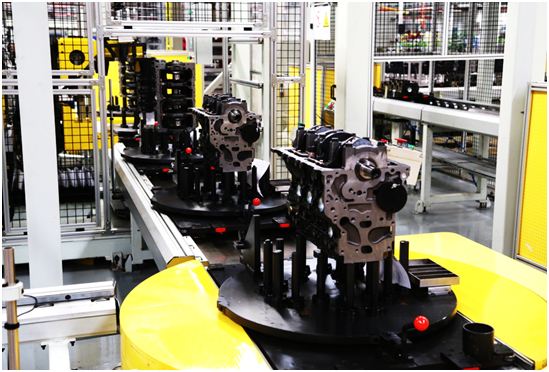

科迎法电气团队历时3个月调研，为客户A定制了"视觉检测+PLC控制+数据追溯"三位一体的智能自动化生产线：
【上料工位】
• 六轴机器人自动上料，兼容6种型号铸件，换型时间≤15分钟
• 3D视觉定位引导，抓取精度±0.1mm，避免人工上料碰撞损伤
【检测工位】

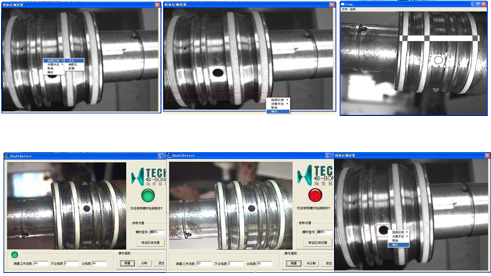

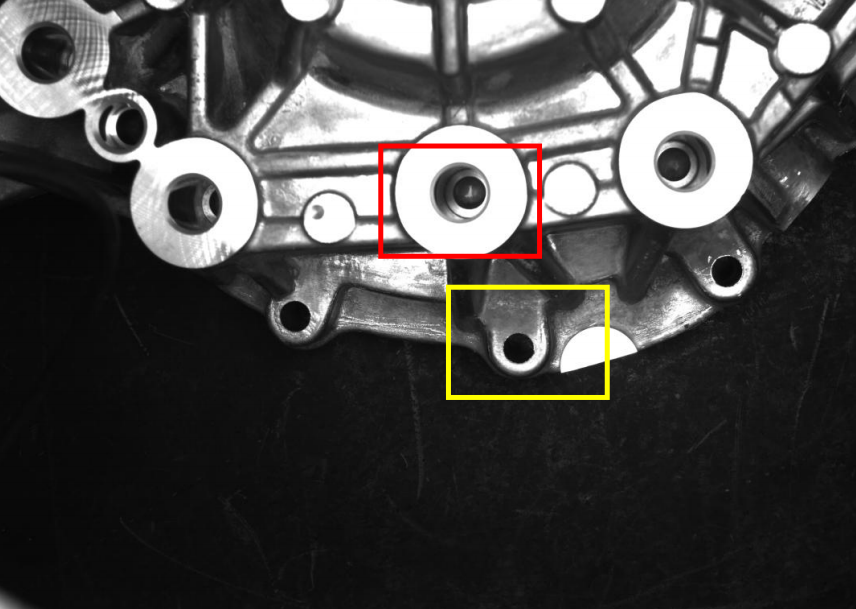

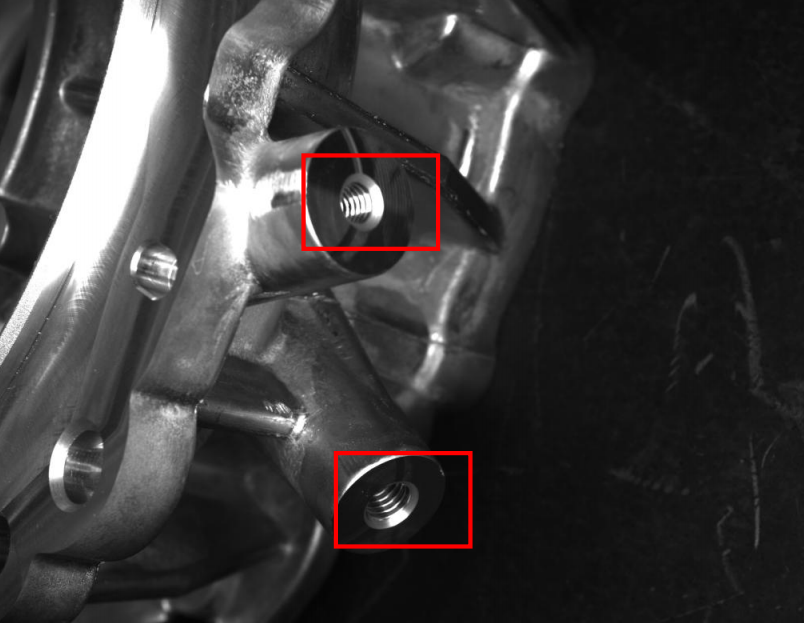

• 2D视觉检测：4台500万像素工业相机，检测表面缺陷（气孔、裂纹、砂眼），检测精度0.05mm
• 3D视觉检测：1台2亿像素3D结构光相机（详见文章8），检测尺寸偏差、形位公差，精度±0.02mm
• 光源系统：多角度环形LED+同轴光+背光组合，适应铸件反光表面（详见文章9光源选型）
【控制工位】
• 科迎法电气PLC控制系统（详见文章3），支持EtherCAT总线，扫描周期1ms
• 分线盒模块集成IO扩展，单柜控制128路数字量+32路模拟量
• 与MES系统对接，实时上传检测数据、设备状态、工艺参数
【下料分拣工位】
• 基于检测结果自动分拣：OK件→自动码垛；NG件→按缺陷类型分类收集
• NG件数据自动关联MES，生成SPC控制图，触发质量预警
H3：关键技术亮点
• AI缺陷识别算法：基于深度学习的气孔/裂纹分类，准确率99.5%，误报率<0.5%（详见文章1 AI视觉检测）
• 多相机同步触发：PLC精确控制4台2D相机+1台3D相机同步曝光，避免运动模糊
• 数字孪生监控：产线3D可视化，实时显示设备OEE、MTBF、MTTR等KPI
H2：项目成果数据
【效率提升】
• 单件检测时间：45秒→12秒，效率提升275%
• 日产能：800件→3,000件，提升275%
• 产线综合OEE：从65%提升至88%
【质量改善】
• 漏检率：3%→0.02%，降低99.3%
• 客户端投诉率：月均12起→0起
• 年度质量索赔：200万元→0元
• 检测一致性：人工检测CV=15%，设备检测CV=2%
【成本节约】
• 检测人员：12人→2人（仅监控+维护），年节约人工成本72万元
• 纸质记录取消，年节约耗材+管理成本8万元
• 设备投资回收期：14个月
【合规认证】
• 通过IATF 16949换证审核，0不符合项
• 检测数据满足VDA 6.3过程审核要求
• 单件追溯覆盖率100%，追溯时间从2小时缩短至30秒
H2：客户证言
"科迎法的整线方案不仅解决了我们的产能瓶颈，更重要的是建立了完整的质量数据体系。现在我们的客户审核时，直接调MES数据，几分钟就能完成追溯，这在以前是不可想象的。" —— 客户A质量总监
