M12防爆连接器选型与应用：KYF12J4WT-NC.PB与KYF12K4Z/M12-M-L0.5M的实战解析

在石油化工、天然气开采、煤矿井下、粉尘环境等危险场所，电气设备的防爆性能直接关系到人员安全和生产连续性。M12防爆连接器作为工业自动化领域最常用的圆形连接器之一，在防爆场景下的选型和应用有着特殊的技术要求。

本文将以科迎法电气两款核心M12防爆连接器产品——KYF12J4WT-NC.PB公头直角插头与KYF12K4Z/M12-M-L0.5M面板式插座为例，深入解析M12防爆连接器的选型要点、技术参数、安装规范及防爆连接器厂家定制服务。

一、M12防爆连接器：为什么危险场所必须用它？

1.1 防爆场景的三大风险

风险类型	典型环境	爆炸机理	M12防爆连接器防护要点
气体爆炸	石油化工、天然气、制药	可燃气体与空气混合达到爆炸极限，遇电火花引爆	隔爆外壳、本安电路、增安型设计
粉尘爆炸	面粉加工、木材加工、金属粉尘	可燃粉尘悬浮达到爆炸浓度，遇高温或电火花引爆	防尘密封、表面温度控制、防静电
液体爆炸	溶剂储运、涂装车间	可燃蒸气与空气混合，遇点火源引爆	气密密封、耐腐蚀材质、接地可靠

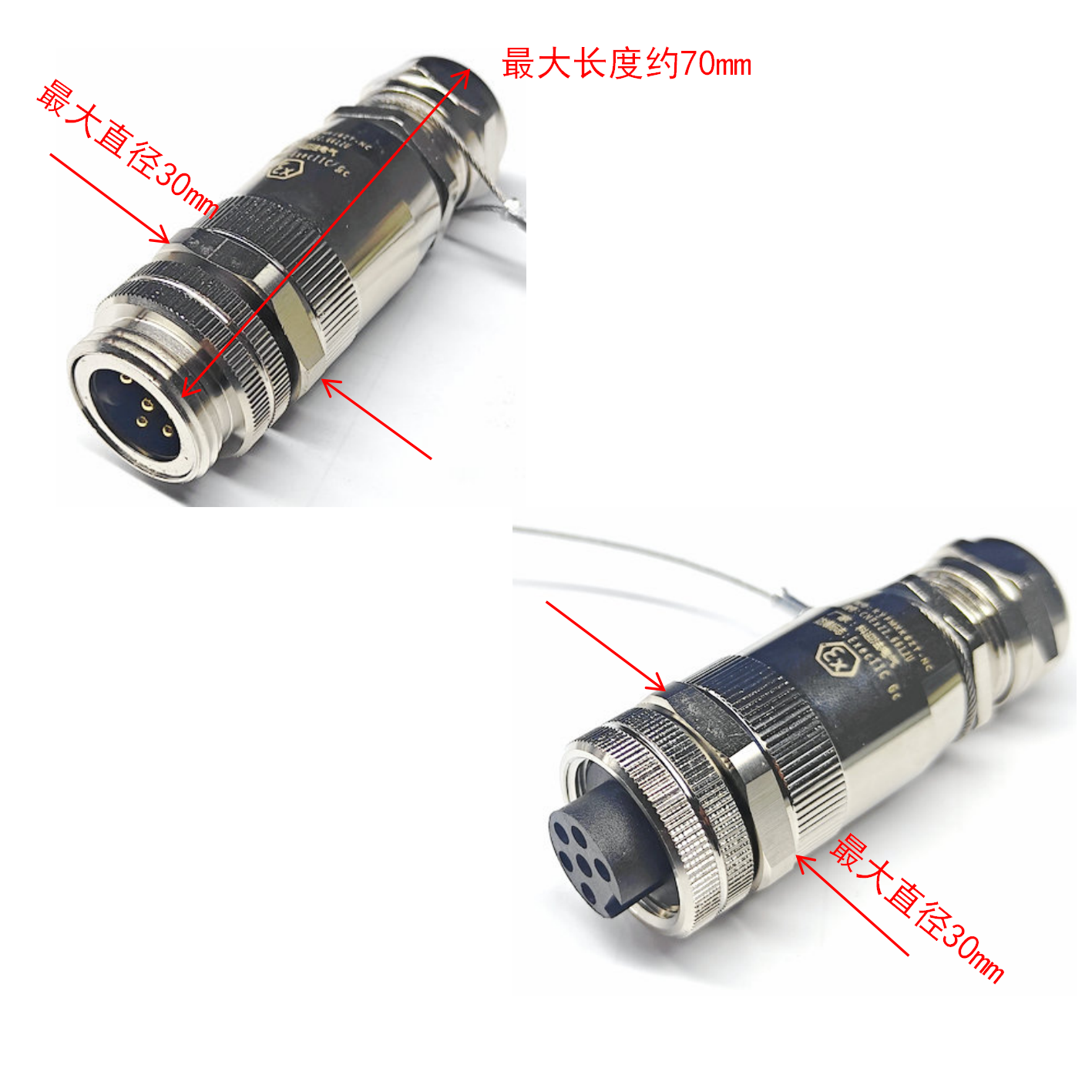

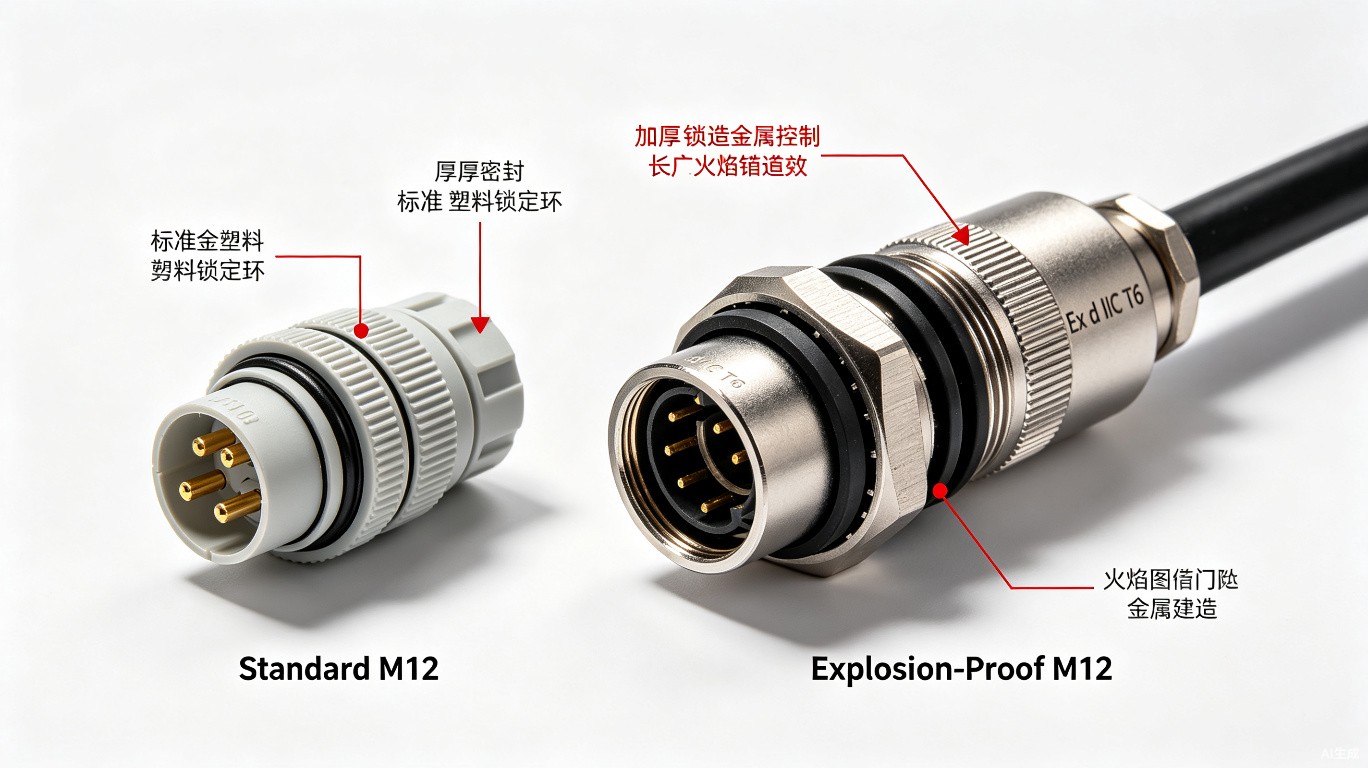

1.2 M12防爆连接器的核心价值

• 本质安全（Ex ia/ib）：通过限制能量（电压、电流、电感、电容）确保即使发生短路或开路，也不会产生足以引燃爆炸性混合物的火花或热效应

• 隔爆外壳（Ex d）：外壳能够承受内部爆炸压力而不损坏，并阻止爆炸传播到外部环境

• 增安型（Ex e）：通过增强安全措施（如加大电气间隙、提高绝缘等级）防止产生点火源

• 全场景适配：M12标准接口与防爆设计的结合，既保证了工业现场的通用性，又满足了危险场所的安全要求

根据GB 3836系列标准和IEC 60079系列标准，防爆电气设备必须通过国家防爆产品质量监督检验中心（CQST）或国际权威机构的防爆认证，方可在危险场所使用。

二、产品详解：KYF12J4WT-NC.PB 公头4孔直角插头

2.1 产品型号解析

型号字段	含义	说明
KYF	科迎法电气品牌标识	—
12	M12规格	外径12mm，工业标准圆形连接器
J	插头（Plug）	公头，带插针
4	4芯	4针配置，对应A编码标准
W	弯角/直角型	90°弯角设计，适合空间受限场景
T	螺丝拧紧锁紧方式	螺纹锁紧，防松可靠，抗振动
-NC	不带线缆（No Cable）	现场装配型，需自行压接线缆
.PB	防爆型标识	通过防爆认证，适用于危险场所

2.2 核心技术参数

参数项	规格值	说明
连接器类型	M12 A编码公头直角插头	4针，符合IEC 61076-2-101标准
锁紧方式	螺纹拧紧（M12×1）	推荐拧紧力矩0.6~0.8N·m
防护等级	IP67（标准）/ IP68（可选）	防尘防水，可选水下长期工作
防爆等级	Ex ia IIC T6 / Ex d IIC T6	本安型+隔爆型双重认证
额定电压	≤250V AC/DC	满足工业现场常规电压需求
额定电流	≤4A（单针）	4针总承载能力需按降额计算
接触电阻	≤5mΩ	低接触电阻确保信号传输稳定
绝缘电阻	≥100MΩ	高绝缘性能保障安全
耐电压	≥1500V AC（1分钟）	满足耐压测试要求
工作温度	-40℃~+85℃（标准）/ -40℃~+125℃（高温型）	覆盖绝大多数工业环境
材质	外壳：镍黄铜镀镍 / 不锈钢（可选）	耐腐蚀、抗机械冲击
接触件	铍铜镀金（1.27μm）	低接触电阻、抗氧化、长寿命
密封圈	氟橡胶（FKM）	耐油、耐化学腐蚀、宽温域
插拔寿命	≥500次	满足频繁维护需求

2.3 结构特点与安装要点

直角弯角设计： - 90°弯角结构使线缆沿设备表面走线，大幅节省安装空间 - 特别适合控制柜侧面、设备面板边缘等空间受限场景 - 弯角内部采用大弧度线缆导向设计，避免线缆弯折半径过小导致损伤

螺丝拧紧锁紧方式： - M12×1标准螺纹，与配套插座精准配合 - 拧紧后锁紧力矩0.6~0.8N·m，振动环境下不松动 - 建议配合防松垫片使用，进一步提升抗振动能力 - 锁紧后防护等级可达IP67，确保防爆密封性能

NC（No Cable）现场装配型： - 出厂不带预铸线缆，需现场压接 - 支持焊接端子、压接端子、螺钉端子三种接线方式 - 现场装配需使用专用压接工具，确保压接质量 - 建议由经过培训的技术人员操作，避免因接线不良导致接触电阻增大或绝缘失效

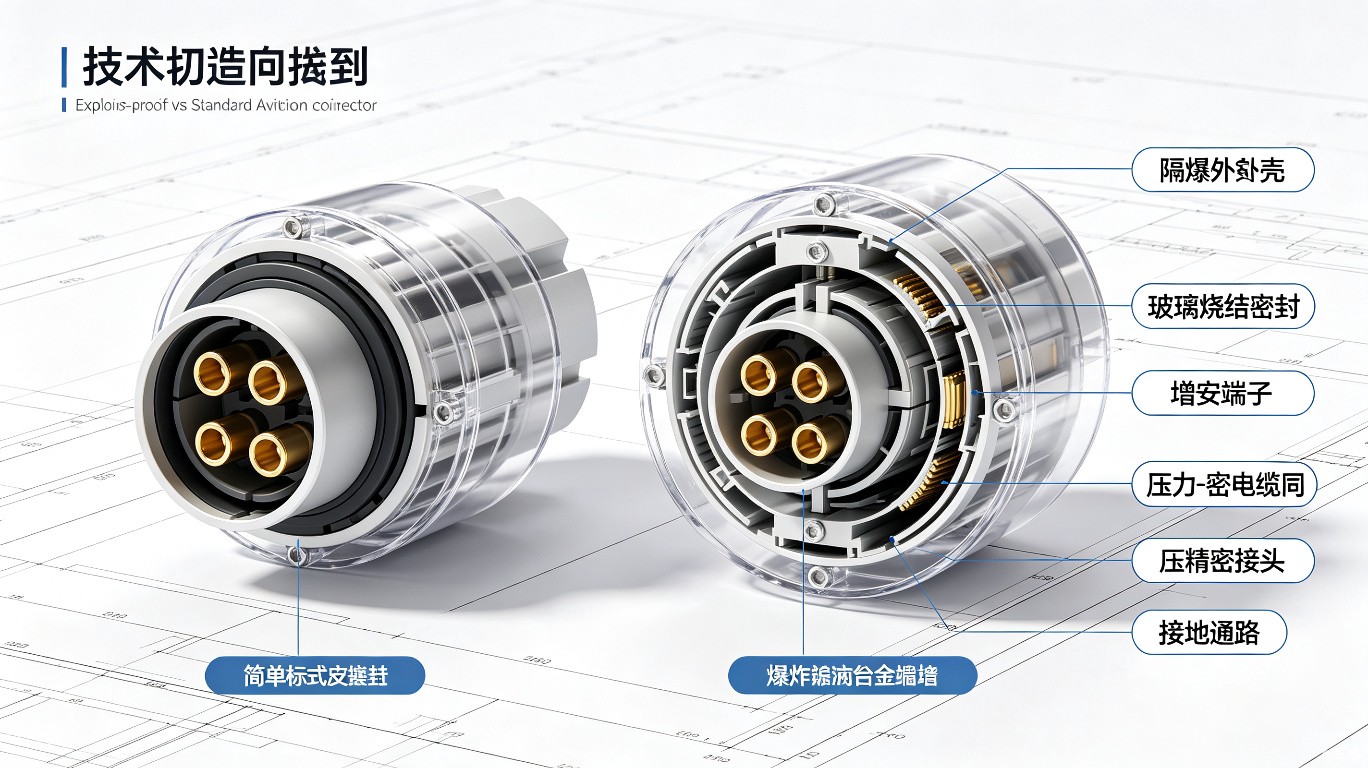

防爆设计细节： - 隔爆接合面：外壳与插头之间的隔爆间隙严格控制在标准范围内（≤0.15mm），确保内部爆炸不会传播到外部环境 - 本安电路隔离：4针之间及针与外壳之间的电气间隙和爬电距离满足本安要求 - 接地连续性：金属外壳与设备接地系统可靠连接，接地电阻≤0.1Ω - 表面温度控制：在额定负载下，外壳表面温度不超过T6等级（≤85℃）

三、产品详解：KYF12K4Z/M12-M-L0.5M 面板式插座

3.1 产品型号解析

型号字段	含义	说明
KYF	科迎法电气品牌标识	—
12	M12规格	外径12mm，工业标准圆形连接器
K	插座（Socket）	母头，带插孔
4	4芯	4针配置，对应A编码标准
Z	面板式安装	通过螺母固定在设备面板或控制柜上
/M12	安装螺纹规格	M12×1安装螺纹
-M	板后安装（Mounting from rear）	从面板背面穿入，正面拧紧螺母固定
-L0.5M	预铸线缆长度0.5米（50cm）	出厂已预铸0.5米线缆，接线端裸露

注：客户提供的型号为KYF12K4Z/M12-M-L0.5M，其中线材描述为25cm。标准型号为0.5米（50cm），25cm为特殊定制规格。科迎法电气支持线缆长度厂家定制，0.1米~100米任意裁切。

3.2 核心技术参数

参数项	规格值	说明
连接器类型	M12 A编码母头面板式插座	4针，板后安装
安装方式	M12×1螺纹，板后安装	面板开孔直径12.5~13mm
锁紧方式	配合KYF12J4WT-NC.PB螺纹拧紧	锁紧力矩0.6~0.8N·m
防护等级	IP67（标准）/ IP68（可选）	与插头配合后达到防护等级
防爆等级	Ex ia IIC T6 / Ex d IIC T6	本安型+隔爆型双重认证
额定电压	≤250V AC/DC	满足工业现场常规电压需求
额定电流	≤4A（单针）	4针总承载能力需按降额计算
接触电阻	≤5mΩ	低接触电阻确保信号传输稳定
绝缘电阻	≥100MΩ	高绝缘性能保障安全
耐电压	≥1500V AC（1分钟）	满足耐压测试要求
工作温度	-40℃~+85℃（标准）/ -40℃~+125℃（高温型）	覆盖绝大多数工业环境
安装面板厚度	1~6mm	适配大多数控制柜和设备面板
线缆规格	0.5米（标准）/ 0.25米（定制）	PUR材质，4×0.25mm²
线缆类型	PUR（标准）/ TPE（耐油型）/ 硅胶（耐高温型）	可根据环境定制
材质	外壳：镍黄铜镀镍 / 不锈钢（可选）	耐腐蚀、抗机械冲击
接触件	铍铜镀金（1.27μm）	低接触电阻、抗氧化、长寿命
密封圈	氟橡胶（FKM）	耐油、耐化学腐蚀、宽温域
插拔寿命	≥500次	满足频繁维护需求

3.3 结构特点与安装要点

板后安装设计： - 从面板背面穿入，正面用螺母拧紧固定 - 安装开孔直径12.5~13mm，适配标准开孔器 - 面板厚度支持1~6mm，覆盖绝大多数控制柜和设备面板 - 安装后插座端面与面板平齐或略凸出，美观整洁

M12×1安装螺纹： - 标准M12×1细牙螺纹，与面板开孔精准配合 - 正面拧紧螺母，锁紧力矩0.4~0.6N·m - 螺母与面板之间需加装密封垫圈，确保防护等级 - 金属面板需确保接地连续性，接地电阻≤0.1Ω

预铸线缆（L0.5M / L0.25M）： - 出厂已预铸0.5米（或定制0.25米）线缆，接线端裸露 - 线缆材质为PUR，4芯×0.25mm²，带屏蔽层 - 屏蔽层在插座端与金属外壳连接，需确保接地 - 接线端可压接冷压端子或直接焊接至端子排

防爆设计细节： - 隔爆接合面：插座外壳与安装面板之间的隔爆间隙严格控制在标准范围内 - 本安电路隔离：4针插孔之间及插孔与外壳之间的电气间隙和爬电距离满足本安要求 - 接地连续性：金属外壳通过安装面板与设备接地系统可靠连接 - 线缆密封：预铸线缆与插座本体之间采用注塑一体成型，确保气密性

四、KYF12J4WT-NC.PB与KYF12K4Z/M12-M-L0.5M配对使用指南

4.1 配对关系

配对组件	型号	功能	安装位置
插头	KYF12J4WT-NC.PB	公头4孔直角插头，螺丝拧紧	设备端/线缆端
插座	KYF12K4Z/M12-M-L0.5M	母头4孔面板式插座，板后安装	控制柜面板/设备面板

4.2 针脚定义（A编码4针标准）

针脚编号	标准定义	常见应用	线缆颜色（参考）
Pin 1	电源正（+V）	24V DC电源	棕色
Pin 2	信号输出/输入	开关量信号	白色
Pin 3	电源负（0V/GND）	电源回路	蓝色
Pin 4	信号/屏蔽接地	信号回路或屏蔽接地	黑色

注意：具体针脚定义需根据实际应用场景确认。科迎法电气支持针脚定义的防爆连接器厂家定制，可根据客户需求重新分配针脚功能。

4.3 安装步骤

Step 1：插座安装 1. 在控制柜面板或设备面板上开孔，直径12.5~13mm 2. 将KYF12K4Z/M12-M-L0.5M从面板背面穿入 3. 在面板正面安装密封垫圈和锁紧螺母 4. 拧紧螺母，力矩0.4~0.6N·m 5. 将预铸线缆的接线端按针脚定义接入端子排或PLC模块 6. 确保屏蔽层可靠接地

Step 2：线缆装配（KYF12J4WT-NC.PB） 1. 准备4芯屏蔽线缆，截面积0.25~0.5mm² 2. 剥除线缆外皮，长度约25mm 3. 按针脚定义将各芯线压接至插头端子（焊接/压接/螺钉） 4. 确保屏蔽层与插头金属外壳可靠连接 5. 安装线缆应力消除夹，防止拉扯导致接触不良 6. 拧紧插头尾部锁紧螺母，确保线缆固定

Step 3：插头与插座对接 1. 将KYF12J4WT-NC.PB对准KYF12K4Z/M12-M-L0.5M插孔 2. 注意键槽对齐（A编码12点钟方向） 3. 轻轻推入，听到”咔嗒”声表示到位 4. 顺时针拧紧螺纹，力矩0.6~0.8N·m 5. 检查锁紧状态，确保无松动

Step 4：防爆检查 1. 确认插头与插座之间的隔爆间隙符合标准 2. 检查接地连续性，接地电阻≤0.1Ω 3. 进行绝缘电阻测试，≥100MΩ 4. 进行耐压测试，1500V AC/1分钟无击穿 5. 检查防护等级，IP67水密性测试通过

五、应用场景：M12防爆连接器的典型部署

5.1 石油化工行业

应用场景	设备类型	防爆要求	科迎法方案
储罐液位监测	雷达液位计、磁翻板液位计	Ex ia IIC T6	KYF12J4WT-NC.PB + KYF12K4Z/M12-M-L0.5M
管道压力监测	压力变送器、差压变送器	Ex ia IIC T6	同上加防爆格兰头
温度监测	RTD热电阻、热电偶	Ex ia IIC T6	同上加温度补偿
阀门控制	电磁阀、电动执行器	Ex d IIC T6	隔爆型插头插座组合
气体检测	可燃气体探测器、有毒气体探测器	Ex ia IIC T6	本安型插头插座组合

5.2 煤矿井下

应用场景	设备类型	防爆要求	特殊要求
采煤机控制	传感器、控制器	Ex d I Mb	抗强振动、抗煤尘
输送机监测	跑偏开关、拉绳开关	Ex d I Mb	长距离传输、抗干扰
通风监测	风速传感器、风压传感器	Ex ia I Ma	本安型、低功耗
排水控制	液位传感器、水泵控制器	Ex d I Mb	防水、耐腐蚀

5.3 粉尘环境

应用场景	设备类型	防爆要求	特殊要求
面粉加工	料位传感器、流量传感器	Ex tD A21 IP65	防尘、防面粉积聚
木材加工	接近开关、光电开关	Ex tD A21 IP65	防木屑、防静电
金属粉尘	温度传感器、振动传感器	Ex tD A21 IP65	防金属粉尘、防磁干扰
制药车间	压力传感器、湿度传感器	Ex tD A21 IP65	卫生级设计、易清洁

六、防爆认证与标准合规

6.1 科迎法电气M12防爆连接器认证体系

认证类型	认证标准	认证机构	适用范围
中国防爆认证（CCC）	GB 3836.1~4	CQST	中国市场
IECEx认证	IEC 60079-0~7	IECEx体系	国际市场
ATEX认证	EN 60079-0~7	欧盟公告机构	欧盟市场
UL认证	UL 1203	UL	北美市场
CSA认证	CSA C22.2 No.30	CSA	加拿大市场

6.2 防爆标志解读

以”Ex ia IIC T6”为例：

标志字段	含义	说明
Ex	防爆标志	符合防爆标准
ia	保护等级	本质安全型，ia等级（故障条件下安全）
IIC	气体组别	适用于氢气、乙炔等最易爆气体
T6	温度组别	表面温度≤85℃，适用于T6环境

七、防爆连接器厂家定制服务

科迎法电气提供全方位的防爆连接器厂家定制服务，满足特殊防爆场景需求：

7.1 结构定制

• 弯角角度定制：标准90°，可定制45°、135°等特殊角度

• 线缆长度定制：标准0.5米，可定制0.1米~100米任意长度（如客户需求的0.25米）

• 线缆类型定制：PUR（标准）、TPE（耐油）、硅胶（耐高温）、铁氟龙（耐腐蚀）

• 线缆端子定制：裸线端（标准）、冷压端子、航空插头、DB9等

7.2 电气定制

• 针脚定义定制：根据客户电路需求重新分配针脚功能

• 针数定制：标准4针，可定制2针、3针、5针、8针等

• 编码类型定制：A编码（标准）、B编码、D编码、X编码

• 额定参数定制：额定电压、额定电流可按需调整

7.3 材质定制

• 外壳材质：镍黄铜镀镍（标准）、316L不锈钢、铝合金

• 接触件材质：铍铜镀金（标准）、银镀层、镍镀层

• 密封圈材质：氟橡胶FKM（标准）、硅橡胶VMQ、三元乙丙EPDM

7.4 防爆等级定制

• 本安型（Ex ia/ib）：适用于0区、1区、2区

• 隔爆型（Ex d）：适用于1区、2区

• 增安型（Ex e）：适用于2区

• 粉尘防爆（Ex tD）：适用于20区、21区、22区

• 复合防爆：本安+隔爆双重保护

7.5 特殊功能定制

• LED状态指示：每针独立LED，便于故障排查

• 浪涌保护：集成TVS二极管，防止雷击和电涌

• 过流保护：集成PTC自恢复保险丝

• 总线终端电阻：集成Profinet/DeviceNet终端电阻

• 多路集成：单连接器集成多路信号（如2路电源+2路信号）

防爆连接器厂家定制周期：标准结构定制7_{15天出样，复杂定制15}30天出样，防爆认证周期额外增加30~60天。

八、安装维护与故障排查

8.1 日常维护 checklist

□ 定期检查插头与插座的锁紧状态，振动环境尤为重要 □ 检查密封圈是否老化、变形，及时更换（建议每年更换一次） □ 检查接地连接是否可靠，接地电阻≤0.1Ω □ 清洁插头插孔内部，防止粉尘、金属屑进入 □ 测试绝缘电阻，发现异常及时处理 □ 检查线缆外皮是否有磨损、龟裂，及时更换

8.2 常见故障与排查

故障现象	可能原因	排查方法	解决措施
通信中断	插头松动	检查锁紧力矩	重新拧紧至0.6~0.8N·m
信号漂移	接触电阻增大	测量接触电阻	清洁接触件或更换插头
绝缘下降	密封圈老化进水	测量绝缘电阻	更换密封圈，干燥处理
防护失效	锁紧不到位	IP67水密性测试	重新安装，确保到位
防爆失效	隔爆间隙超标	检查间隙尺寸	更换损坏部件，重新认证

九、结语

M12防爆连接器是危险场所工业自动化系统不可或缺的关键组件。KYF12J4WT-NC.PB公头直角插头与KYF12K4Z/M12-M-L0.5M面板式插座的组合，以其紧凑的结构、可靠的防爆性能、便捷的安装方式，成为石油化工、煤矿井下、粉尘环境等危险场所的理想选择。

科迎法电气深耕防爆连接领域多年，拥有完整的防爆认证体系和强大的防爆连接器厂家定制能力。无论您的应用场景是标准防爆需求还是特殊定制需求，我们都能提供从产品设计、防爆认证到批量交付的一站式服务。
