某新能源汽车企业连接器定制案例：从设计到交付的30天实战

在新能源汽车行业，电池包的安全检测是整车出厂前的核心环节。检测线上成百上千个传感器、执行器、通信模块的可靠连接，直接决定了检测数据的准确性和产线运行效率。本文将还原科迎法电气为某头部新能源汽车企业提供的连接器厂家定制项目全过程，从需求对接到量产交付，仅用30天完成进口替代。

一、项目背景：进口品牌的”卡脖子”困境

1.1 客户概况

行业：新能源汽车整车制造

应用场景：电池包EOL（End of Line）检测线

原有方案：某德系进口品牌M12连接器

年用量：约5万套（随产能爬坡预计3年内达15万套）

1.2 核心痛点

客户技术负责人原话：“检测线停1小时，损失就是几十万。连接器这种小零件，交期和服务比价格更重要。”

二、需求分析：一个接口要解决三个问题

2.1 应用场景深度解析

电池包EOL检测线的工作流程：

电池包上线 → 高压绝缘检测 → 电压均衡检测 → 温度分布检测 → BMS通信检测 → 气密性检测 → 下线 （连接器贯穿全程）

检测线上每个工位都需要与电池包建立临时电气连接，连接器需满足： - 快速插拔：单工位节拍时间≤45秒 - 高可靠性：插拔寿命≥5000次（产线两班倒，日均插拔200次） - 混合信号：同一接口传输CAN总线、12V电源、温度传感信号 - 环境耐受：产线存在电解液蒸汽，需防腐蚀

2.2 定制需求清单

三、方案设计：突破三个技术难点

3.1 难点一：混合信号的电磁兼容设计

问题：CAN总线（差分信号，速率500Kbps）与温度传感（模拟信号，mV级）在同一连接器内，存在串扰风险。

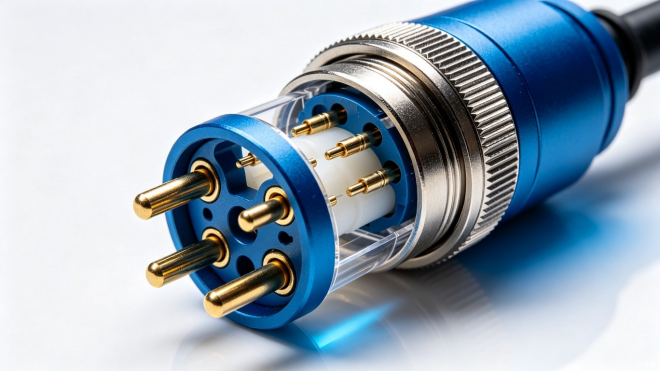

解决方案： - 针脚排布：CAN信号对（Pin1-2）与温度信号（Pin5-8）之间插入电源针（Pin3-4）作为隔离带 - 屏蔽设计：CAN对采用独立铝箔屏蔽，温度信号采用编织网屏蔽，两层屏蔽在插头端单点接地 - 线缆结构：双屏蔽层，内层铝箔包CAN对，外层编织网包整束线

仿真验证：通过CST电磁仿真软件验证，CAN信号眼图张开度满足ISO 11898-2标准，温度信号噪声<1mV。

3.2 难点二：5000次插拔寿命实现

问题：标准M12连接器插拔寿命通常为500次，客户要求10倍提升。

解决方案： - 接触件材质：由黄铜镀镍升级为铍铜镀金（金层厚度1.27μm），降低接触电阻和磨损 - 绝缘体材质：由普通PBT升级为玻纤增强LCP（液晶聚合物），提高耐磨性和尺寸稳定性 - 密封圈材质：由普通NBR升级为氟橡胶（FKM），耐电解液腐蚀，压缩永久变形率<15% - 锁紧结构：增加防松垫片，螺纹涂覆螺纹锁固胶，防止高频振动导致的松动

加速寿命测试：按EIA-364-09标准进行加速测试，5000次插拔后接触电阻变化<10%，满足要求。

3.3 难点三：125℃长期工作可靠性

问题：电池包检测过程中，部分工位环境温度可达110~125℃，普通PUR线缆在此温度下易老化。

解决方案： - 线缆绝缘层：采用耐高温PUR（TPE-U），长期工作温度-40℃~+125℃ - 护套材质：硅橡胶护套，耐温-60℃~+200℃，额外提供机械保护 - 导体材质：镀锡铜导体，抗氧化，高温下导电性能稳定 - 应力消除：插头尾部增加应力消除结构，防止高温下线缆与插头连接处开裂

高温老化测试：125℃环境下连续通电1000小时，绝缘电阻>100MΩ，无开裂、无变形。

四、项目执行：30天实战时间线

4.1 项目里程碑

4.2 关键决策点复盘

决策点1：Day 2方案评审——是否接受混合信号设计？ - 风险：混合信号设计复杂度高，首次失败概率大 - 决策：接受挑战，但要求Day 7首样必须包含完整测试数据 - 结果：首样测试一次通过，验证了设计可靠性

决策点2：Day 11测试反馈——接触电阻略高 - 问题：首批样品接触电阻3.2mΩ，虽满足≤5mΩ标准，但客户希望<3mΩ - 决策：优化镀金工艺，增加金层厚度从0.8μm到1.27μm - 结果：优化后接触电阻降至2.1mΩ，客户满意

决策点3：Day 20试产——是否跳过试产直接量产？ - 压力：客户产线急需，希望提前交付 - 决策：坚持试产200件，验证工艺稳定性 - 结果：试产发现注塑参数需微调，避免了量产批次不良

五、项目成果：数据说话

客户采购总监评价：“不仅省了钱，更重要的是供应链自主可控。以后产能爬坡到15万套，再也不怕断供了。”

六、经验总结：连接器厂家定制的成功要素

6.1 对客户的建议

需求要具体：越详细的需求输入，越能缩短设计周期

测试要严格：不要把样品测试当走过场，发现问题越早，代价越小

试产不可省：小批量试产是量产质量的保险，省不得

沟通要持续：项目执行中保持每周例会，及时同步进展

6.2 对厂家的要求

技术要过硬：混合信号、高寿命、耐高温，没有真功夫接不住

响应要快：7天出样不是口号，是体系能力的体现

质量要稳：ISO9001是基础，IATF16949是汽车行业的门票

服务要全：从设计到交付到售后，全生命周期陪伴

七、结语

这个案例证明，连接器厂家定制不仅是替代进口的可行路径，更是优化供应链、提升竞争力的战略选择。科迎法电气凭借全链路自主能力、快速响应机制和严谨的质量体系，已帮助数十家新能源汽车企业实现了连接器的国产化替代。

无论您的应用场景是电池包检测、电机测试、充电桩还是整车线束，科迎法电气都能提供从需求分析到量产交付的一站式定制服务。
