发动机汽缸垫双面视觉检测系统：大型薄片件的高效质检方案

发动机汽缸垫是内燃机密封系统的核心部件，其表面质量直接决定发动机的密封性能和使用寿命。传统人工检测方式面对386mm×210mm的大型薄片件，存在检测盲区多、效率低下、数据不可追溯等痛点。科迎法电气基于YOLOv11-X深度学习架构，开发出双检测舱并行处理的全自动视觉检测系统，实现大型薄片件的高效、精准、全数据追溯质检。

一、大型薄片件视觉检测的三大技术难点

1. 尺寸与精度的矛盾

汽缸垫尺寸达到386mm×210mm，但缺陷检测精度要求达到微米级。传统单相机方案要么视野覆盖不全（高分辨率下），要么精度不足（大视野下）。如何在超大视野内保持亚像素级检测精度，是首要技术挑战。

2. 双面同步检测的复杂性

汽缸垫为双面结构，两面都需要检测。如果采用翻面机构，节拍会大幅延长；如果采用上下双相机，光学干扰和机械干涉难以避免。如何设计合理的双面检测架构，是第二个技术难点。

3. 薄片件的形变与定位

大型薄片件在输送过程中容易产生翘曲、形变，导致检测距离不一致，影响成像质量。如何确保薄板在检测工位的平整度和重复定位精度，是第三个技术难点。

二、科迎法双检测舱并行架构解决方案

系统架构设计

科迎法采用创新的双检测舱并行处理架构，将检测流程分解为两个独立但协同的检测单元：

· 第一检测舱（Inspection Cabin 1）：配备5000万像素全局快门工业相机，4台相机呈多角度阵列布置，覆盖汽缸垫正面全区域。检测项目包括：表面划痕、压痕、异物、涂层缺陷、孔位精度等。

· 翻板机构（Flipping Mechanism）：采用伺服驱动的180°自动翻转机构，翻转时间小于1秒，确保汽缸垫在翻转过程中不产生二次损伤。

· 第二检测舱（Inspection Cabin 2）：配备2000万像素工业相机，针对汽缸垫背面进行检测。背面检测重点在于密封槽完整性、背面涂层均匀性、边缘毛刺等。

· 分拣区（Sorting）：机械臂根据两个检测舱的综合判定结果，将OK品与NG品分别送入对应料道。

核心技术参数

· 检测节拍：4秒/件（含上料、正面检测、翻转、背面检测、分拣）

· 检测精度：缺陷识别最小尺寸0.1mm，位置精度±50μm

· 相机配置：正面5000万像素×4台 + 背面2000万像素×2台

· 光源方案：多角度同轴光源+条形光源组合，消除金属表面反光干扰

· 算法架构：YOLOv11-X模型，引入RepGFPN特征金字塔，复杂背景下缺陷识别率99%

· 数据追溯：100%检测数据自动上传MES系统，支持单件追溯

三、关键技术解析

1. 5000万像素全局快门成像

汽缸垫表面为金属材质，存在大量反光区域。普通卷帘快门相机在拍摄运动物体时会产生果冻效应，导致图像畸变。科迎法选用5000万像素全局快门相机，所有像素同时曝光，彻底消除运动畸变，确保大尺寸工件在高速输送中成像清晰。

2. 多角度相机阵列布局

单台相机无法同时覆盖386mm×210mm的视野并保持微米级精度。科迎法采用4台5000万像素相机呈2×2阵列布置，每台相机负责约200mm×100mm的子区域，相邻区域有10%的重叠带用于图像拼接。通过亚像素级图像配准算法，拼接缝隙处的缺陷不会被遗漏。

3. 同轴光源消除金属反光

金属表面的镜面反射是视觉检测的天敌。科迎法采用同轴光源（Coaxial Lighting）技术，光源与相机同轴布置，反射光沿原路返回进入镜头，有效消除镜面反射干扰，凸显表面细微缺陷。对比普通面光方案，同轴光源可将金属件缺陷检出率提升40%以上。

4. 伺服精密翻转机构

180°翻转是双面检测的关键环节。科迎法采用真空吸附+伺服翻转机构，翻转角度精度±0.1°，翻转时间小于1秒。真空吸附确保薄片件在翻转过程中不产生位移或变形，伺服控制确保翻转动作平稳无冲击。

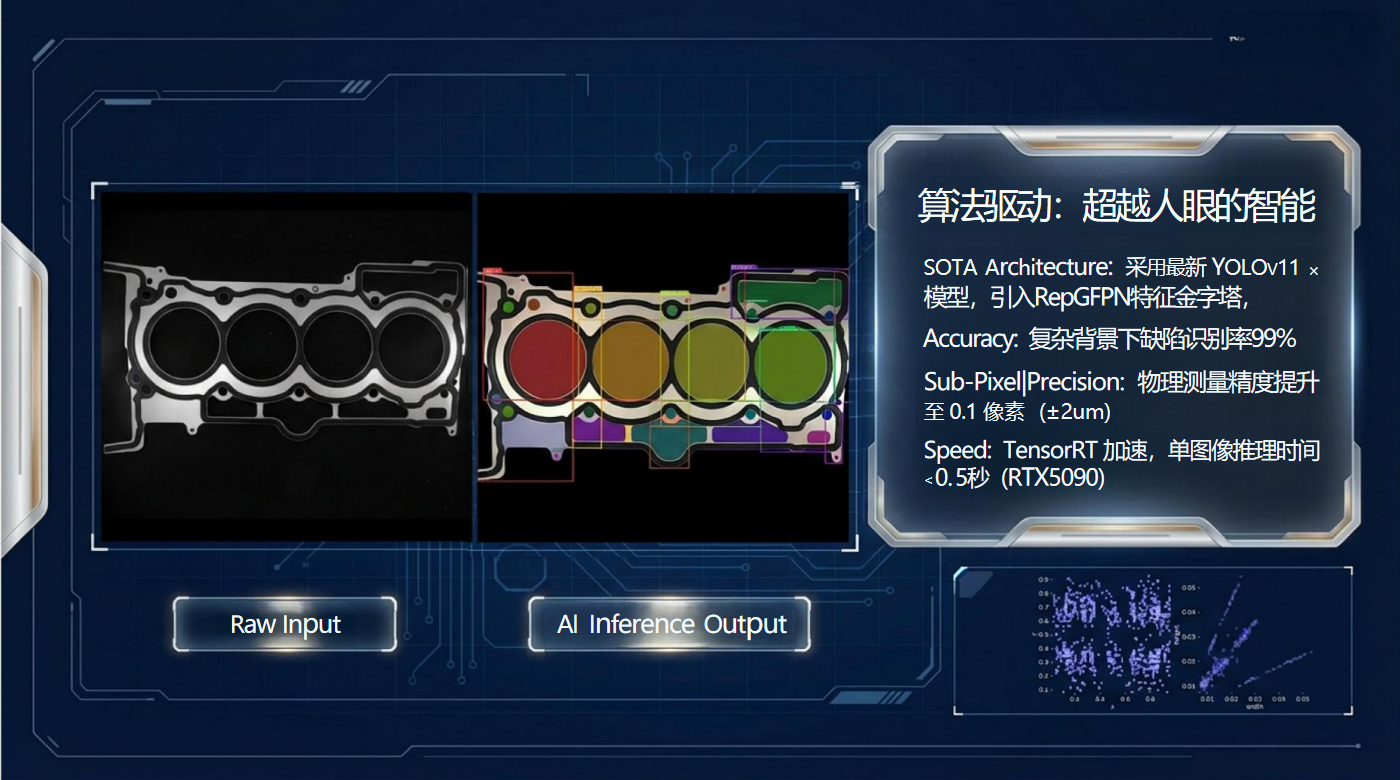

5. YOLOv11-X深度学习算法

传统机器视觉算法依赖人工设定阈值和规则，面对汽缸垫表面复杂的纹理背景，误报率极高。科迎法引入最新的YOLOv11-X模型，采用RepGFPN特征金字塔网络，在不同尺度上提取缺陷特征。

算法特点：

· 小样本学习：仅需100-200张缺陷样本即可启动训练

· 实时推理：TensorRT加速后，单图像推理时间小于0.5秒（RTX5090）

· 多缺陷类型：同时识别划痕、压痕、异物、涂层缺陷、孔位偏差等12类缺陷

· 自适应阈值：根据光照变化自动调整检测灵敏度，适应不同批次材料差异


四、项目成果与客户价值

替代人工，降本增效

该方案成功替代3-4名质检工人，实现24小时不间断检测。按每人年薪12万元计算，年节省人力成本36-48万元。设备投资回收期约12-18个月。

100%全检，零漏检

人工检测存在疲劳导致的漏检风险，且无法实现全检。视觉检测系统对每一件产品进行100%全检，漏检率小于0.1%，远低于人工检测的2-3%漏检率。

数据追溯，质量闭环

每件产品的检测数据（缺陷类型、缺陷位置、缺陷尺寸、检测时间）自动绑定产品序列号，上传MES系统。当客户投诉或内部质量异常时，可快速追溯到具体批次和工位，实现质量闭环管理。

检测节拍提升

原人工检测节拍约15-20秒/件，视觉检测系统节拍4秒/件，效率提升3-4倍。产线产能从每小时180件提升至900件，满足扩产需求。

五、技术延展性

科迎法双检测舱并行架构不仅适用于发动机汽缸垫，还可延展至以下场景：

· 离合器片双面检测

· 刹车片双面检测

· 电路板双面AOI检测

· 金属薄板双面表面缺陷检测

· 复合材料层压板双面检测

�� 延伸阅读：了解更多关于AI视觉检测系统的技术架构，请阅读《AI视觉检测设备：智能自动化产线的火眼金睛》

�� 延伸阅读：探索高精度电子元器件检测方案，请阅读《极限感知：高精度电子元器件视觉检测技术解析》

六、选型建议

企业在规划大型薄片件双面视觉检测方案时，建议关注以下要点：

· 视野与精度的平衡：根据工件尺寸和缺陷精度要求，合理配置相机数量和分辨率

· 翻转机构设计：薄片件易变形，翻转机构需采用真空吸附或柔性夹持

· 光源选型：金属表面优先选用同轴光源或偏振光源，消除反光干扰

· 算法训练：预留足够的缺陷样本采集时间，建议首批至少采集200张缺陷样本

· 数据接口：确认MES系统接口协议，确保检测数据可无缝上传

科迎法电气拥有完整的光学实验室、算法研发团队和自动化集成能力，可为客户提供从需求分析、方案设计、设备定制到售后维护的全周期服务。如需具体选型方案，请联系技术顾问。
