太阳光模拟器等级怎么选-三项指标的工程取舍

发布时间:2026-10-27 来源:科迎法

引言

太阳光模拟器的等级讨论中,AAA级长期占据话语中心,仿佛只有三个维度全部达到A级才值得纳入采购清单。但当测试场景从实验室研发转向产线抽检、来料复验和组件级快速判定时,"全部A级"是否一定是最合理的选择,值得重新算一笔账。

把三项指标分别定在光谱匹配度 B 级、辐照均匀度 B 级、时间不稳定性 A 级,是一个有参考价值的答案。这个组合并非"AAA的降级版",而是针对特定测试通量和精度需求的工程取舍。把三项指标拆开看,才能理解它为什么在某些场景下比AAA级更务实。

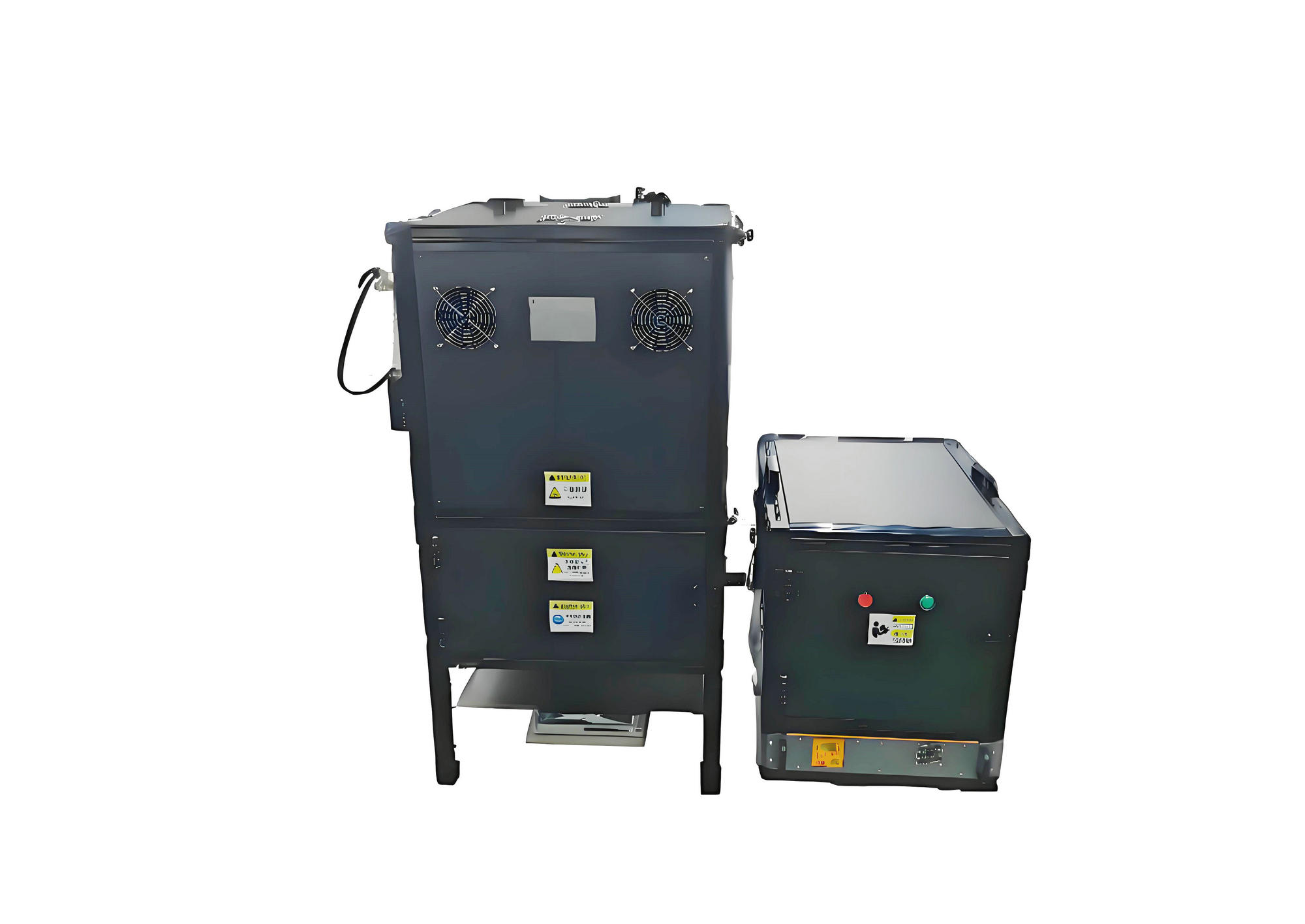

这类组合档位太阳光模拟器在光伏组件测试中的应用-产线抽检场景

一、这类组合档位三个维度的实际含义

1.1 光谱匹配度B级:常规测试的够用线

光谱匹配度衡量的是模拟器在六个波段上的能量占比与AM1.5G标准的吻合程度。IEC 60904-9的分级中,A级要求各波段比值落在0.75到1.25之间,B级放宽到0.6到1.4。

这0.15的放宽幅度,对晶硅电池的常规IV测试影响有限。晶硅的光谱响应曲线相对平缓,B级光谱在主要响应波段的偏差不足以颠覆功率判定。但如果测试对象换成钙钛矿叠层电池、多结电池或对特定波段高度敏感的光电材料,B级光谱在关键波段的偏差就可能从"可接受误差"变成"系统性偏移"。光谱匹配度上的 B 级,本质上划出了一条适用线:常规晶硅组件测试可以覆盖,光谱敏感型材料需要向上评估。

1.2 辐照均匀度B级:大面积覆盖的成本理性

辐照均匀度B级要求测试面内辐照度最大值与最小值偏差不超过±5%,A级则是±2%。

从A到B的放宽,最直接的工程意义是大面积覆盖的成本下降。在组件级测试的辐照面积上,把不均匀度从±5%压到±2%,对光学系统的加工精度、装调工艺和匀光设计的要求会显著上升。这类组合档位的均匀度配置,匹配的是组件测试的现实逻辑:组件由多片电池串联,局部光强差异会被电路的平均效应部分缓冲,±5%的均匀度对功率标定的影响在可接受范围内。

1.3 时间不稳定性A级:不该妥协的底线

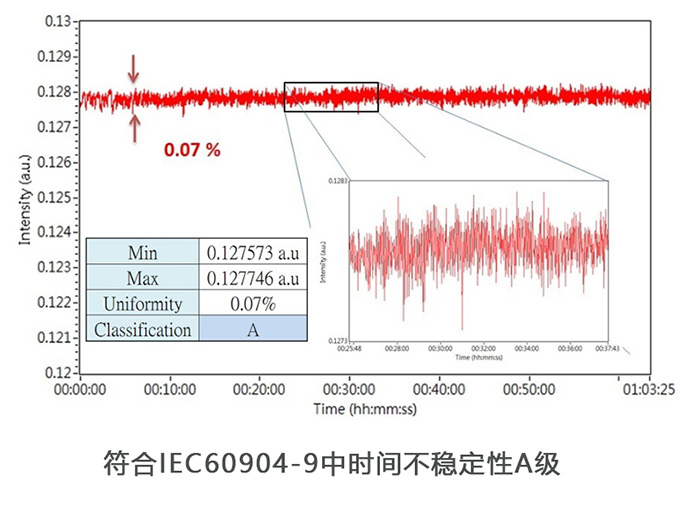

这类组合档位最值得注意的设计,是它在时间不稳定性上保留了A级,要求辐照度波动不超过±2%。

光谱和均匀度可以适度放宽,但稳定性不能打折。产线抽检和老化测试往往需要连续运行数小时,如果光源在测试期间发生漂移,同一块组件在不同时间测得的数据就失去了纵向可比性。前期抽检和后期复测的数据无法放在同一张报告中做趋势判断,测试本身的质量控制意义就被削弱了。保留 A 级时间稳定性,意味着它在"测一次准一次"这个维度上没有做让步。


二、这类组合适合谁,不适合谁

2.1 适配场景:组件级测试与产线抽检

这类组合档位的典型应用覆盖光伏组件型式认证、老化测试及产线抽检。在组件层面,测试面积大、通量高,对光谱精度的绝对要求低于电池片研发环节,B级光谱和均匀度配置能够覆盖这些场景的精度需求。A级时间稳定性则保证多批次抽检数据在时间轴上的可比性。

材料供应商的批次一致性对比——封装胶膜、背板材料的来料检验——同样属于这类组合档位的合理应用。这类测试关心的是"这一批和上一批有没有差异",而非"这块材料的绝对效率是多少"。稳定性达标,光谱和均匀度够用,数据就具备判断价值。

2.2 不适合场景:光谱敏感材料与高精度研发

钙钛矿、叠层电池或对特定波段高度敏感的光电材料,这类组合档位的光谱 B 级可能成为数据质量的瓶颈。这类材料的效率对光谱形状的微小变化响应剧烈,B级光谱在关键波段的偏差会让研发人员难以区分"材料性能的真实变化"和"光源条件波动带来的假象"。

单片电池片的小面积高精度测试也更适合A级均匀度。B级±5%的均匀度在大面积组件测试中被电路平均效应缓冲,但在小面积电池片上,局部光强差异会直接进入效率读数,表现为数据的分散度上升。对这类场景,AAA级太阳光模拟器的均匀度配置是更匹配的选择。

三、选型中需要追问的三个问题

3.1 等级报告中的"测试面积"覆盖了你的实际面积吗?

这类组合档位的均匀度指标是在特定测试面积下测得的。一台按该档位标称的设备,可能在标注面积内均匀度达标,但在向边缘扩展后,均匀度会下降。选型时应确认等级报告中的测试面积是否覆盖实际使用面积。如果报告仅标注了中心区域数据,边缘数据需要单独索取,而不能默认"标称该类组合,全区域都是该类组合"。

3.2 光源类型如何影响长期持有成本?

这类组合档位的设备常见的光源方案包括金属卤素灯和氙灯。金属卤素灯的初始成本较低,但灯管寿命有限,更换频率和耗材支出需要纳入五年总持有成本核算。对于产线高频使用的场景,光源寿命和更换停机时间对实际产出的影响,往往比设备采购价差更值得关注。

3.3 稳定性A级靠什么保障?

时间不稳定性A级的实现,依赖光强闭环反馈系统。没有闭环控制的设备,即使出厂时稳定性达标,随着光源老化,实际光强会逐渐漂移,A级指标可能在半年后就名不副实。选型时应确认设备是否配备实时光强监测和自动补偿功能,并要求提供长期稳定性测试曲线,而非仅一个出厂瞬时值。

四、常见问题解答

Q1:这类组合档位和"该类组合+"有什么区别?

"该类组合+"不是IEC 60904-9标准中的正式等级表述。标准采用三个维度各分 A/B/C 三级、组合成 27 种档位的命名方式。部分厂商可能在某一档位上对单项指标做额外优化,但正式等级仍应以标准定义的三个维度实测数据为准,不宜将非标准表述作为选型依据。

Q2:这类组合档位设备能用于光伏组件认证测试吗?

IEC 60904-9标准要求用于辐照暴露的太阳模拟器至少满足CCC等级。这类组合档位在均匀度和稳定性上均高于这一底线,适用于光伏组件型式认证和老化测试场景。但具体认证项目还需对照执行标准中对模拟器等级的专门规定,部分严格项目可能要求特定指标达到A级。

Q3:这类组合档位的均匀度 B 级,对组件功率测试的误差影响有多大?

在组件级测试中,±5%的均匀度对功率标定的影响通常小于单片电池测试。组件中多片电池串联,局部光强差异会被电路平均效应部分抵消。但如果组件的电池片串联数量少,或测试的是半片、叠瓦结构,均匀度的影响会放大。选型时应结合具体组件的电路结构评估,而非笼统认为"B级均匀度对组件都没问题"。

Q4:这类组合档位的时间不稳定性 A 级,校准周期建议多久?

建议每6到12个月做一次光强稳定性复核。日常使用中,闭环控制系统可以补偿光源老化,但标准电池和探测器的标定值会随时间漂移。如果设备使用频率高,校准周期应缩短到3到6个月。校准记录和溯源信息应存档,以备客户审核或认证复核。

五、总结

这类组合档位的价值,在于它用有意识的等级取舍换取了大规模测试场景下的成本合理性。光谱和均匀度放到B级,匹配的是组件级测试和产线抽检的实际精度需求;稳定性保留A级,守住了数据纵向可比性的底线。选型时真正需要回答的问题是:B级的光谱和均匀度,对你的测试对象来说是否够用。答案取决于测的是什么、样品有多大、数据用来做什么。

关于这类组合档位设备的具体产品形态,可参考组件功率标定太阳光模拟器一页,其中列出了台式立式结构的配置参考及光斑尺寸、光源类型的对应关系,适合实验室和中小型测试场景的部署需求。如果测试对象涉及高效电池或对光谱精度有更高要求的材料,AAA级太阳光模拟器中关于三项指标全 A 配置的说明,可以作为向上选型的对照依据。选型步骤与到货验收口径的完整梳理,可参考太阳光模拟器选型指南。
