户外使用的塑料、涂料、橡胶、纺织品，在阳光照射下会逐渐出现褪色、粉化、龟裂、变脆等老化现象。导致这些变化的元凶，主要是太阳光中的紫外波段。紫外光虽然只占太阳总辐射能量的约5%，但它对高分子材料的破坏力远超可见光和红外线。

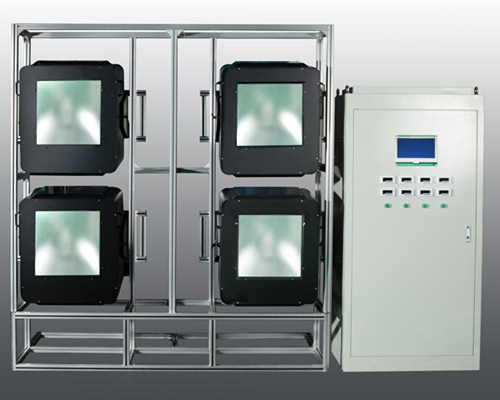

要在实验室里评估材料的耐候性，就需要一台能够精确复现太阳紫外辐射的紫外光模拟器。本文从紫外老化的失效机理出发，梳理ISO 4892、ASTM G154等主流标准对测试光源的要求，并给出选型要点。
太阳光到达地面的光谱范围大约从280nm延伸到3000nm。其中紫外波段（280~400nm）虽然能量占比最小，但光子能量最高。根据光化学定律，只有被材料吸收的光才能引发化学反应，而高分子材料中的C-C键、C-H键的键能恰好对应紫外光的光子能量。这意味着紫外光足以打断这些化学键，引发光氧化反应。
光氧化反应的后果是分子链断裂或交联，宏观上表现为材料表面粉化、变色、龟裂、力学性能下降。这个过程的速率与紫外辐照强度、温度、湿度密切相关。
紫外波段又可细分为UVA（315~400nm）和UVB（280~315nm）。真实太阳光中，UVA占比约95%，UVB占比约3%~10%。两者的破坏机制有所不同。
UVB能量更高，对材料分子链的直接破坏作用更明显，是导致粉化和龟裂的主要因素。UVA穿透力更强，主要引发颜色变化和表层降解。一台合格的紫外光模拟器，需要同时覆盖UVA和UVB波段，且两者比例要接近真实太阳光。
ASTM G154是荧光紫外老化测试的通用标准。它规定了使用荧光紫外灯模拟太阳紫外辐射的测试方法，覆盖塑料、涂料、粘合剂、密封剂等材料的加速老化。
标准对光源的要求是：UVA-340灯管的光谱在295~360nm范围内与太阳紫外波段高度匹配，适用于常规户外产品测试。UVB-313灯管短波紫外输出更强，加速倍率更高，适合高耐久材料的快速筛选。
ISO 4892分为三个部分：第1部分为通则，第2部分为氙灯法，第3部分为荧光紫外灯法。其中第3部分对紫外光模拟器的要求与ASTM G154基本一致，强调光谱匹配、辐照度控制和温湿度循环。
光伏行业的IEC 61215标准规定，组件在认证测试中需进行紫外预处理，累计辐照剂量为15kWh/m²，温度控制在60±5℃。测试光源的紫外波段需覆盖280~400nm，其中280~320nm占比应在3%~10%之间。这一要求对紫外光模拟器的光谱精度提出了明确指标。
荧光紫外灯是目前应用最广的紫外老化光源。UVA-340灯管的光谱峰值在340nm附近，与太阳光300~340nm波段匹配度高。UVB-313灯管峰值在313nm，短波紫外输出更强，加速倍率更高。
荧光灯方案的优点是加速效率高、灯管寿命长（1800~3000小时）、设备成本低。缺点是光谱不连续，在某些波段存在缺口，对于光谱精度要求极高的测试场景可能不够。
氙灯的原始光谱覆盖紫外到红外，通过滤光片将可见光和红外波段滤除，只保留紫外部分。这种方案的光谱连续性好，接近真实太阳紫外分布，适合对光谱精度要求较高的测试。
氙灯方案的缺点是设备成本较高、灯管寿命较短（1000~1500小时）、发热量大需要散热系统。航天级紫外模拟器通常采用1000W氙灯，波长范围200~400nm，辐照强度可达10倍太阳常数。
紫外老化不是单一因素作用的结果。温度和湿度对老化速率有显著影响。很多材料的老化是紫外和水分共同作用的结果，只照不湿测出来的数据跟实际情况有偏差。
紫外光模拟器通常需要配备冷凝系统和喷淋系统。冷凝模拟户外夜晚的露水，在50℃左右让水汽凝结在样品表面。喷淋模拟雨水冲刷，把材料表面的降解层冲掉，暴露新鲜表面继续老化。
确认设备是否覆盖280~400nm全波段，其中280~320nm占比是否在3%~10%之间。这是IEC 61215等标准的硬性要求。
常规紫外老化测试的辐照度要求约250W/m²（约5~10倍自然光紫外强度）。设备应配备闭环控制系统，实时监测紫外强度并自动调节，确保长期运行波动控制在±5%以内。
温度控制范围应覆盖30~90℃，控制精度±2℃。湿度控制能力根据测试标准确定，光伏背板测试通常需要配湿度控制。
不同灯管寿命差异大，UVA-340约2000小时，UVB-313约1800小时，氙灯约1000~1500小时。问清楚灯管价格和供应周期，把五年的灯管费算进总成本。
根据样品尺寸选择光斑面积。小面积研发用400×300mm的样品台够用，大面积组件测试需要定制更大的辐照面积。
UVA-340光谱与太阳紫外匹配度高，测出来的数据跟户外实际老化相关性好，适合常规产品验证和标准测试。UVB-313紫外输出更强，老化速度快，适合做快速筛选和配方对比，但测试结果可能会比实际情况偏严。如果测试标准里指定了灯管类型，按标准执行即可。
普通紫外老化箱通常只有紫外灯管和定时器，没有温湿度控制，也没有辐照度闭环控制。紫外光模拟器具备光谱匹配、辐照度闭环控制、温湿度控制等功能，测试条件可控可重复，数据具有可比性和可追溯性。做第三方报告或产品认证必须用紫外光模拟器。
取决于测试标准和材料类型。光伏背板紫外预处理要求累计剂量15kWh/m²，在250W/m²辐照度下约需60小时。汽车外饰件老化测试通常需要500~1000小时。材料配方筛选可以缩短到几十小时。具体时长按执行标准确定。
温度影响化学反应速率。温度每升高10℃，材料老化速率大约翻倍。如果不控制温度，夏天实验室温度高的时候老化速度快，冬天速度慢，数据就没法比。标准通常要求温度控制在60±5℃或根据材料实际使用环境设定。
紫外光模拟器是材料耐候性测试的核心设备。选型时先确认测试标准对紫外波段和温湿度的要求，再匹配光源类型和辐照面积，最后算清楚五年的灯管更换成本。设备选对了，数据才能经得起推敲。
