光伏组件的设计寿命通常要求达到25年。这意味着组件在户外要经历数万次的昼夜温差变化、数千小时的紫外辐照、以及各种极端气候的考验。但组件制造商等不起25年——产品迭代周期只有一两年，市场窗口稍纵即逝。如何在几个月内验证组件能否扛住25年的户外老化？答案是用太阳光模拟器做加速老化测试。
这个问题的本质，是把不可控的自然条件转化为可控的实验室条件。听起来简单，做起来涉及光学、电子、材料、计量等多个技术领域的协同。本文从工程实践角度，系统梳理太阳光模拟器在光伏组件老化测试中的技术逻辑与选型要点。
在讨论太阳光模拟器之前，先要理解为什么不能直接用户外暴晒来测试组件。
一年中真正满足标准测试条件（辐照度1000W/m²、光谱AM1.5G、温度25℃）的晴天屈指可数。以华东地区为例，一年中满足全部三个条件的时长可能不足200小时。梅雨季、冬季、雾霾天，光照强度根本达不到测试要求。测试窗口不稳定，试验进度就无法规划。
更麻烦的是，即使天气晴朗，太阳角度也在不断变化。上午十点和下午两点的光谱分布就有明显差异，云层遮挡也会导致辐照度剧烈波动。用这样的自然光做测试，数据的一致性根本无法保证。
真实户外老化往往需要数年才能看到明显差异。一块组件从安装到出现明显功率衰减，可能要经历三到五年的户外暴露。这个周期与产品迭代节奏严重脱节。组件厂开发一款新产品，从立项到量产可能只有12到18个月，根本等不起三五年的户外测试数据。
加速老化测试的意义就在这里：用更高的辐照强度、更高的温度、更频繁的温湿度循环，在几周内复现户外数年的老化效果。但这种加速必须建立在科学的基础上，不能随意提高参数，否则会引发户外不会出现的失效模式。
每一次户外暴露的光照强度、光谱成分、温湿度条件都不一样。同一批组件在不同时间、不同地点测试，数据之间缺乏可比性。客户质疑数据时，你无法复现当时的测试条件来证明结果。
实验室测试的核心价值就是“可复现”。同一块组件，今天测和下周测，只要设备参数一致，数据就应该一致。客户审核时，工厂可以拿出完整的测试记录，证明测试条件符合标准要求。这种可追溯性是户外测试无法提供的。

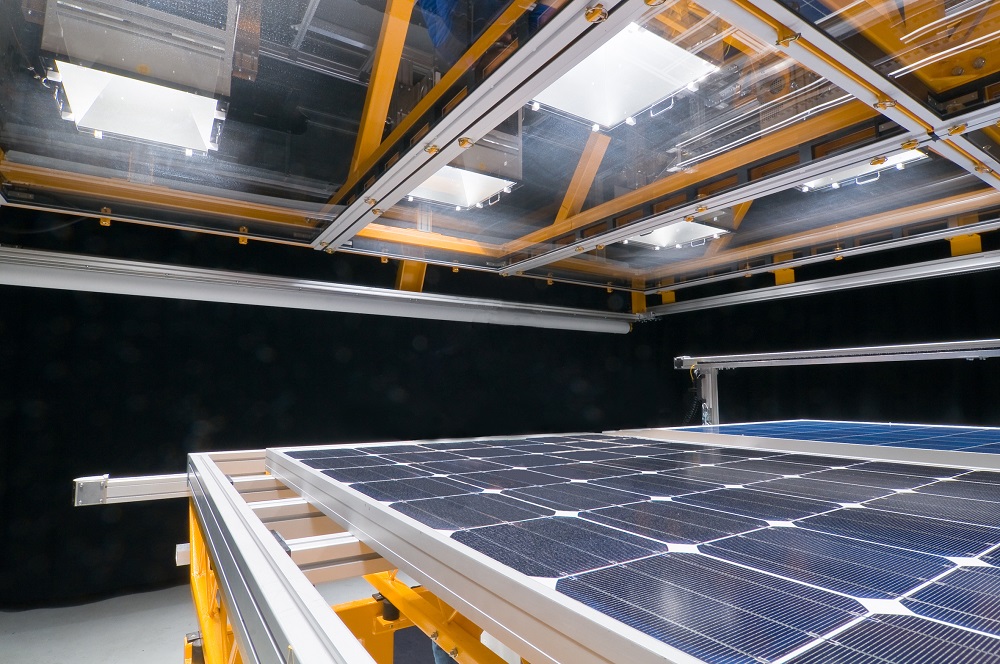

光伏组件老化测试有一套完整且严格的标准体系，核心是IEC 61215系列标准。这套标准从1993年第一版发布至今，经过多次修订，现行版本是2021版。
IEC 61215-2:2021是现行版本的光伏组件性能与耐久性试验方法。该标准规定了组件在模拟户外条件下的一系列测试项目，包括最大功率确定、标称工作温度测量、热斑耐久试验、紫外预处理等。
标准对每个测试项目的光照条件都有明确规定。最大功率确定要求辐照度1000W/m²、光谱AM1.5G、温度25℃；标称工作温度测量要求辐照度800W/m²、环境温度20℃、风速1m/s；热斑耐久试验要求辐照度1000W/m²，且光斑必须覆盖整个组件。
热斑耐久试验是其中对光源要求最严苛的项目之一。测试时，组件的一部分被遮挡，被遮挡的电池片不再正常发电，反而变成一个大功率发热体。标准要求光斑必须覆盖整个组件，且辐照不均匀度必须控制在规定范围内。
如果光斑不均匀，被遮挡电池周围的电流分布就会偏离实际工况，测试结果就不可靠了。假设光斑中心比边缘亮5%，那么中心区域的电池片承受的反向偏压就会比边缘高，发热量也不同。测出来的热斑温度可能偏高或偏低，无法真实反映组件的安全裕度。
紫外预处理对光谱有特殊要求。IEC 61215标准要求紫外预处理的光谱范围为280~400nm，累计辐照剂量为15kWh/m²。
这个剂量是怎么算出来的？标准制定者参考了欧洲地区典型户外暴露条件下的紫外累计剂量，结合加速老化因子，推算出15kWh/m²对应的户外暴露时长约为3到5年。如果模拟器在紫外波段的输出偏弱，组件背板和封装胶膜的老化程度就会被低估，测试合格的组件在户外可能提前失效。
值得注意的是，2020版IEC 60904-9标准将光谱匹配度的考核范围从400~1100nm扩展到了300~1200nm，新增了紫外波段的考核要求。这一变化对模拟器的滤光系统提出了更高要求。
对于光伏组件老化测试，太阳光模拟器的性能由三个核心指标决定。这三个指标同时达标才是真正的AAA级设备，缺一不可。
IEC 60904-9标准将300~1200nm划分为六个波段，A级要求每个波段内模拟器的光强占比与AM1.5G标准光谱的比值在0.75到1.25之间。
对于晶硅组件，近红外波段的匹配度影响短路电流的测量精度。晶硅电池在900~1100nm有较强的光谱响应，如果模拟器在这个波段输出偏弱，测出来的短路电流就会偏低，效率数据自然偏小。
对于钙钛矿组件，紫外波段的匹配度直接影响稳定性的评估结果。钙钛矿材料在300~400nm有强吸收，紫外波段的光谱偏差可能导致稳定性测试结果出现明显差异。
2020版IEC标准还引入了更严格的A+等级，光谱匹配度收紧到±12.5%，主要面向钙钛矿叠层电池等对光谱精度要求极高的测试场景。

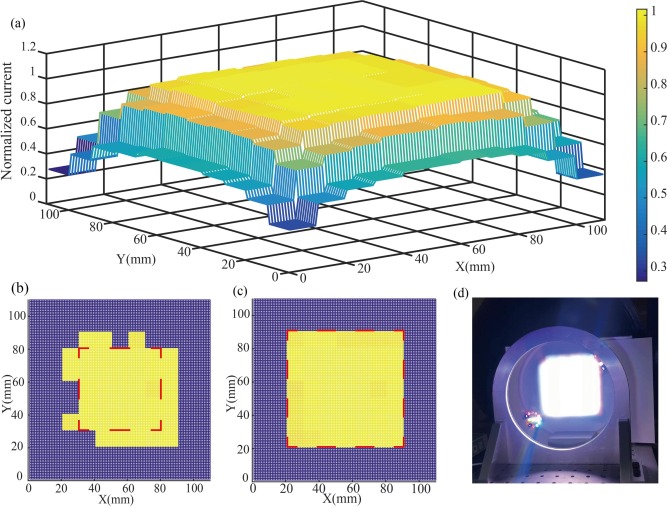

A级要求有效光斑内最大与最小辐照度的偏差不超过2%。对于大面积组件测试，这一指标尤为关键——光斑不均匀会导致组件中部分电池片接收光强偏弱，成为整块组件的“短板”，拖累功率标定数据。
行业内通常采用9点或16点网格法进行均匀性扫描，确保全光斑范围内数据达标。验收时要注意区分“中心区域均匀性”和“全光斑均匀性”，两者可能差一个等级。
A级要求辐照度波动不超过±2%。产线全天候运行时，如果上午和下午光强不一致，不同批次组件的测试数据将失去可比性。
对于需要连续运行数百小时的长期老化测试，时间稳定性直接决定数据的可信度。氙灯的灯弧位置会随着使用时间漂移，导致光强缓慢衰减。好的模拟器会配备闭环反馈系统，实时监测光强并自动调节电源功率，补偿灯管老化带来的衰减。
建议光斑比当前最大组件大20%以上。目前主流210mm组件尺寸已超过2.5平方米，需要的光斑至少1.6m×1.2m甚至更大。光斑买大不买小，给未来产品升级留余量。
有些用户会问：光斑大了，均匀性能不能保证？这正是大面积模拟器的技术难点。光斑面积翻一倍，保持均匀性的难度可能增加好几倍。多光源阵列拼接时，光源之间的拼接处容易出现暗区或亮带，需要复杂的光学设计来抹平这些差异。
氙灯和LED各有适用场景。氙灯方案光谱连续平滑，与AM1.5G标准匹配度高，但灯泡寿命短，需频繁更换。LED方案寿命长、免维护，但光谱是离散拟合的，在紫外和近红外波段需要额外补充通道。
产线全天候运行建议选LED，低频高精度测试氙灯也够用。如果做钙钛矿测试，建议选LED可调光谱型号，可以根据材料特性调节紫外波段的输出比例。
再好的设备也要定期校准。校准所用标准电池需溯源至中国计量科学研究院（NIM）或同等权威机构，校准报告应包含辐照度偏差、光谱匹配度变化及均匀性复测数据。
校准周期通常为6到12个月。如果设备使用频率高、环境条件差，建议缩短到3到6个月。校准服务应写进合同，明确响应时间和收费标准。
某组件厂在引入大面积太阳光模拟器之前，组件老化测试依赖户外暴晒。一块组件从安装到测出明显衰减需要三到五年，客户根本等不起。
引入模拟器后，组件在实验室条件下进行1000小时加速老化，等效于户外暴露数年，测试周期从数年缩短到数周。更重要的是，实验室测试条件完全可控可复现。
客户审核时，工厂可以拿出完整的测试记录——光谱匹配度、辐照均匀性、温度曲线——证明测试条件符合标准要求。数据经得起推敲，客户信任度自然提升。
该厂质量负责人反馈，引入模拟器后，客户投诉率下降了约40%，主要是因为出厂数据与客户实测数据的一致性明显提升。以前用户外暴晒数据做参考，客户实测总有偏差；现在用模拟器做标准化测试，数据偏差控制在0.3%以内。
AAA级指IEC 60904-9标准下的三项核心指标同时达到A级——光谱匹配度各波段比值在0.75到1.25之间，辐照不均匀度≤2%，时间不稳定性≤2%。需要提醒的是，同样标“AAA级”，按IEC 60904-9:2020版测的含金量比2007版更高，因为2020版新增了300-400nm紫外波段的考核要求，对钙钛矿电池测试影响很大。
氙灯的光谱连续平滑，与AM1.5G标准匹配度高，适合高精度测试。但氙灯寿命短（约1000-2000小时），需频繁更换灯泡，年维护成本较高。LED寿命超20000小时，几乎免维护，长期使用成本更低。产线全天候运行建议选LED，低频高精度测试氙灯也够用。
需要。建议每6到12个月校准一次，高频率使用或环境条件差的实验室建议缩短到3到6个月。校准所用标准电池需溯源至中国计量科学研究院（NIM）或同等权威机构。校准报告应包含辐照度偏差、光谱匹配度变化及均匀性复测数据。
建议光斑比当前最大样品大20%以上。目前主流210mm组件尺寸已超过2.5平方米，需要的光斑至少1.6m×1.2m。光斑买大不买小，给未来产品升级留余量。同时要确认在所需光斑尺寸下，全区域的均匀性都能达标，而非仅中心区域。
把不可控的户外条件变成可控的实验室条件，是太阳光模拟器在光伏行业的核心价值。选设备时，先确认测试标准对光谱、均匀性、稳定性的要求，再匹配光斑尺寸和光源类型，最后算清楚五年总持有成本。
光伏组件尺寸还在涨，测试设备的光斑必须跟着涨。光斑买大不买小，均匀性看全区域不看中心，光源类型要算长期总账。这三点抓住了，选型就不会踩坑。
