一、IP防护等级测试在产品质量管控中的战略意义

IP防护等级（Ingress Protection Rating）是衡量电气设备外壳对固体异物和液体侵入防护能力的国际标准，由IEC 60529定义。随着消费电子、新能源汽车、户外照明、工业控制等领域对产品防护性能要求的不断提升，IP防护等级测试已成为产品上市前的强制性验证环节。

据行业统计，2023年全球防水防尘测试设备市场规模约为28亿美元，预计到2028年将增长至42亿美元，年复合增长率达8.5%。中国作为全球最大的电子制造基地，连接器、手机、智能穿戴、新能源汽车零部件等产品的IP防护测试需求尤为旺盛。

科迎法电气IPXX防护等级测试系统，覆盖从IP54到IP68的全等级测试能力，支持气密性检测、深水压力测试、防尘测试、喷淋测试等多种测试模式，为连接器、线束、壳体、整机产品提供一站式防护性能验证方案。

二、IP防护等级标准解读与测试方法

2.1 IP代码结构解析

IP代码由两位数字组成，第一位表示防固体异物等级（0-6），第二位表示防水等级（0-9K）：

2.2 气密性检测技术原理

气密性检测（Leak Test）是评估产品密封性能的核心方法，主要技术路线包括：

• 压降法（Pressure Decay）：向被测腔体充入压缩空气，保压后测量压力下降值。适用于中低精度要求的密封性测试，成本低、操作简单。

• 差压法（Differential Pressure）：将被测件与标准件同时充压，通过差压传感器测量两者压力差。精度高，可达0.1Pa，适用于高精度密封测试。

• 流量法（Mass Flow）：测量维持恒定压力所需的补偿气流量。适用于大泄漏量检测，可量化泄漏率。

• 氦质谱检漏（Helium Mass Spectrometry）：使用氦气作为示踪气体，通过质谱仪检测泄漏。灵敏度极高，可达10⁻¹² Pa·m³/s，适用于航天、半导体等高要求领域。

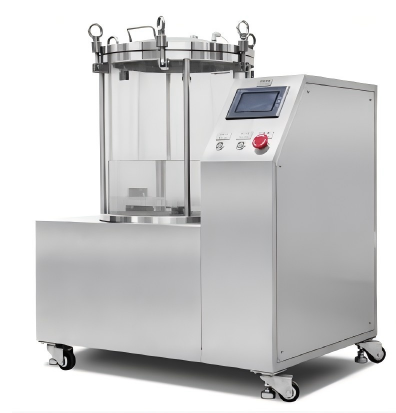

2.3 深水压力测试技术

深水压力测试模拟产品在水下环境中的承压能力，是IPX8等级测试的核心方法。测试原理为将被测样品置于加压水箱中，通过压缩空气或液压系统施加高于环境水压的压力，保压一定时间后检查样品内部是否进水。

科迎法电气深水压力测试系统特点：

• 压力范围：0.1~10MPa（等效水深1~1000米）

• 压力精度：±0.5%FS，分辨率0.001MPa

• 测试模式：恒压测试、梯度加压测试、循环压力测试

• 安全防护：超压保护、防爆设计、紧急泄压

• 可视化观察：透明观察窗+内窥镜，实时监控样品状态

三、科迎法IPXX防护等级测试系统产品系列

科迎法电气基于十余年密封测试技术积累，推出覆盖全等级、全场景的IP防护测试设备产品系列：

四、客户案例：新能源汽车连接器IP68防护等级验证项目

4.1 项目背景

某国内知名新能源汽车连接器制造商，年产能超过1500万套高压连接器，产品广泛应用于电池包、电机控制器、充电接口等关键部位。随着新能源汽车涉水安全标准的提升，客户所有高压连接器必须通过IP68防护等级认证（防尘+持续潜水）。原有的外协测试周期长、成本高，且无法实时监控测试过程。

测试需求：

• 测试对象：高压大电流连接器（额定电压1000V，额定电流200A-600A）

• 防护等级：IP68（防尘+持续潜水，水深2米，48小时）

• 气密性要求：泄漏率≤1×10⁻³ Pa·m³/s（差压法测试）

• 测试效率：每批次100件，要求24小时内完成全部测试

• 数据追溯：每批次测试数据自动记录，支持第三方审核

• 标准合规：符合IEC 60529、GB/T 4208、ISO 20653

4.2 科迎法解决方案

科迎法为客户定制了KYF-IP-A-2000综合防护等级测试系统，集成气密性检测、深水压力测试、防尘测试三大功能模块：

气密性检测模块：

• 差压法测试，精度0.1Pa，量程±2000Pa

• 双工位并行测试，每工位测试时间≤30秒

• 自动充压、保压、判定、排气全流程

• 泄漏率自动计算，OK/NG结果实时输出

深水压力测试模块：

• 加压水箱容积2000L，最大工作压力0.5MPa（等效50米水深）

• 温度控制：5℃~40℃，模拟不同水温环境

• 透明观察窗+内窥镜，实时监控样品状态

• 可同时测试20件连接器，支持批量测试

防尘测试模块：

• 粉尘试验箱容积1000L，符合IP5X/IP6X标准

• 负压抽气系统，真空度可调

• 滑石粉/亚利桑那粉可选，粉尘浓度可控

• 自动粉尘回收，减少环境污染

软件系统：

• 预设测试程序：气密性快速筛选、IP68全项测试、自定义测试流程

• 测试数据自动存储，支持Excel/PDF导出

• SPC统计分析：CPK、泄漏率趋势图、批次对比

• MES系统对接，测试数据实时上传

• 用户权限管理，操作日志可追溯

4.3 项目成果

• 测试周期：从外协7天缩短至自有设备1天，效率提升85%

• 测试成本：单批次测试费用从3万元降至0.5万元，节省83%

• 测试精度：气密性检测精度从1Pa提升至0.1Pa，提升10倍

• 数据追溯：100%批次数据可追溯，第三方审核通过率100%

• 产能提升：支持月产能12万套连接器的全检需求

• 设备稳定性：连续运行18个月，故障率<0.5%

• ROI回收周期：8个月

五、IP防护等级测试系统选型指南

企业在选购IP防护等级测试系统时，建议从以下维度进行综合评估：

1. 防护等级需求：明确产品需达到的IP等级（如IP54、IP67、IP68）

2. 测试类型匹配：气密性检测、深水测试、防尘测试、喷淋测试，按需配置

3. 测试精度要求：常规质检1Pa即可，高精度密封件建议0.1Pa

4. 测试效率：根据产线节拍选择单工位或多工位配置

5. 样品尺寸：确认测试腔体/水箱容积是否适配最大样品

6. 标准合规：确认是否符合IEC 60529、GB/T 4208、ISO 20653等标准

7. 数据管理：是否支持数据存储、导出、MES对接、SPC分析

8. 安全设计：超压保护、防爆设计、紧急泄压等安全机制

六、技术延展性

科迎法电气IP防护等级测试系统不仅适用于连接器测试，还可延展至：

• 消费电子：手机、智能手表、TWS耳机的防水防尘测试

• 新能源汽车：电池包、电机、充电接口的密封性验证

• 户外照明：路灯、投光灯、景观灯的IP等级认证

• 医疗器械：内窥镜、手术器械、植入式设备的气密性测试

• 航空航天：飞行器舱门、舷窗、管路的密封性验证

• 海洋工程：水下机器人、海底电缆接头、深海传感器的耐压测试

客户评价

"科迎法的IP68综合测试系统帮我们解决了大问题。以前连接器防水测试要送到第三方机构，周期长、费用高，现在实验室里一天就能完成全项测试，而且数据精度更高。"——客户质量总监

"设备运行一年半了，非常稳定，故障率不到0.5%。气密性检测精度0.1Pa，连微小的密封缺陷都能发现。科迎法的售后响应也很快，一般问题电话就能解决。"——客户设备主管
