首页 > 产品中心 > AI视觉检测设备 > 磁性材料检测 > KYF-VIS-MAG视觉AI检测技术磁性材料检测系统
磁性材料是现代工业的基础材料，广泛应用于新能源汽车电机、风力发电、消费电子、工业自动化、医疗器械等领域。其中，永磁材料（如钕铁硼、铁氧体）和软磁材料（如硅钢片、铁镍合金）是磁性材料的核心品类。
磁性材料的质量直接影响终端产品的性能和可靠性。以新能源汽车驱动电机为例，永磁体的表面缺陷、尺寸偏差、镀层质量等问题会导致电机效率下降、温升过高、甚至磁体碎裂。据行业统计，磁材缺陷导致的电机返修成本平均为磁材成本的5-10倍，而批量缺陷的召回损失更是难以估量。
传统磁材检测方式主要依赖人工目检或简单的量具测量，存在以下突出问题：
• 检测效率低：磁材尺寸小、数量大，人工检测速度慢
• 漏检率高：微小裂纹、镀层缺陷等人眼难以发现
• 一致性差：不同操作员判定标准不一，数据不可追溯
• 尺寸精度不足：传统量具测量精度有限，无法满足高精度磁材要求
科迎法电气KYF-VIS-MAG视觉AI磁性材料检测系统，专为磁性材料行业设计，基于深度学习算法实现表面缺陷、尺寸精度、镀层质量、裂纹检测的全自动化检测，助力磁材企业提升质量管控水平。
系统采用多角度成像+深度学习算法，实现对磁材表面缺陷的全面检测：
• 裂纹缺陷：表面裂纹、内部裂纹露头、边缘崩裂
• 镀层缺陷：镀层脱落、起泡、色差、厚度不均
• 加工缺陷：磨削划痕、切割毛刺、倒角不良
• 材料缺陷：气孔、夹杂、晶界腐蚀、氧化变色
• 检测精度：最小可识别0.05mm的微小缺陷
• 检测速度：最高支持每分钟500件（视尺寸而定）
系统配备高精度测量模块，实现对磁材关键尺寸的亚像素级测量：
• 长度/宽度/高度：测量精度±0.01mm，符合磁材行业标准
• 平行度/垂直度：形位公差检测，精度±0.02mm
• 倒角尺寸：倒角角度和长度测量，精度±0.5°/±0.02mm
• 圆角半径：R角测量，精度±0.01mm
• 孔径/槽宽：内部特征尺寸测量，精度±0.01mm
• 数据统计：自动计算CPK，实时监控尺寸稳定性
对于镀层磁材（如镀锌、镀镍、环氧树脂涂层），系统配备专用镀层检测模块：
• 镀层完整性：脱落、起泡、针孔、漏镀检测
• 镀层厚度：通过颜色分析间接评估镀层厚度一致性
• 镀层色差：批次间镀层颜色一致性检测
• 涂层均匀性：环氧树脂涂层厚度分布评估
• 边缘覆盖：边角镀层覆盖完整性检测
磁材表面反光特性复杂，系统采用特殊照明方案确保成像质量：
• 低角度环形光：突出表面划痕、裂纹等微小缺陷
• 同轴照明：消除反光，清晰显示镀层表面细节
• 背光源：检测孔径、槽宽等内部特征
• 多角度相机：顶部+侧面+斜向，360°无盲区覆盖
• 偏振滤光：消除金属表面反光干扰
技术参数 | 规格指标 |
检测对象 | 钕铁硼、铁氧体、硅钢片、铁镍合金等磁性材料 |
尺寸范围 | 最小2mm×2mm，最大100mm×100mm（可定制） |
检测速度 | 最高500件/分钟（视尺寸和复杂度） |
缺陷检出率 | ≥99% |
尺寸测量精度 | ±0.01mm |
形位公差精度 | ±0.02mm |
误检率 | ≤0.5% |
数据追溯 | 100%批次数据自动存档 |
该客户为国内某知名磁材企业，年产能超过5000吨钕铁硼永磁体，产品广泛应用于新能源汽车电机、风力发电机、消费电子等领域。原有检测方式为人工目检+游标卡尺抽检，面临以下挑战：
• 产能巨大：日产量超过15万件，人工全检不可能实现
• 缺陷微小：钕铁硼脆性大，微小裂纹和崩边人眼难以发现
• 精度要求高：新能源汽车电机用磁体尺寸精度要求±0.02mm
• 镀层质量：镀锌/镀镍层完整性直接影响磁体耐腐蚀性
• 人工成本：每班需6-8名质检员，年人工成本约150万元
科迎法为客户部署KYF-VIS-MAG视觉AI磁性材料检测系统，集成于磁材加工产线后段，实现100%在线全检：
• 硬件：2000万像素高速相机+多角度成像+特殊照明（低角度环形光+同轴光+偏振滤光）+振动送料+自动分拣
• 软件：深度学习缺陷检测+亚像素尺寸测量+镀层质量分析+SPC统计+MES对接
• 集成：与磨床/切割机PLC联动，NG件自动剔除，OK件自动流入包装工序
• 检测覆盖率：从抽检提升至100%全检
• 缺陷检出率：从人工80%提升至99%以上
• 误检率：控制在0.5%以下
• 检测速度：稳定支持400件/分钟（客户产线节拍）
• 尺寸精度：从人工±0.05mm提升至±0.01mm
• 人工成本：每班替代6-8名质检员，年节省约150万元
• 数据追溯：100%批次数据自动存档，客户审核零问题
• 质量提升：因磁体缺陷导致的电机返修率下降70%
• ROI回收周期：10个月
• 缺陷分类：自动识别并分类裂纹、镀层缺陷、加工缺陷、材料缺陷等
• 尺寸报表：自动生成尺寸统计报表，支持CPK分析
• 镀层评估：镀层完整性评分，批次间对比分析
• 趋势分析：按时间、产线、批次维度分析缺陷趋势

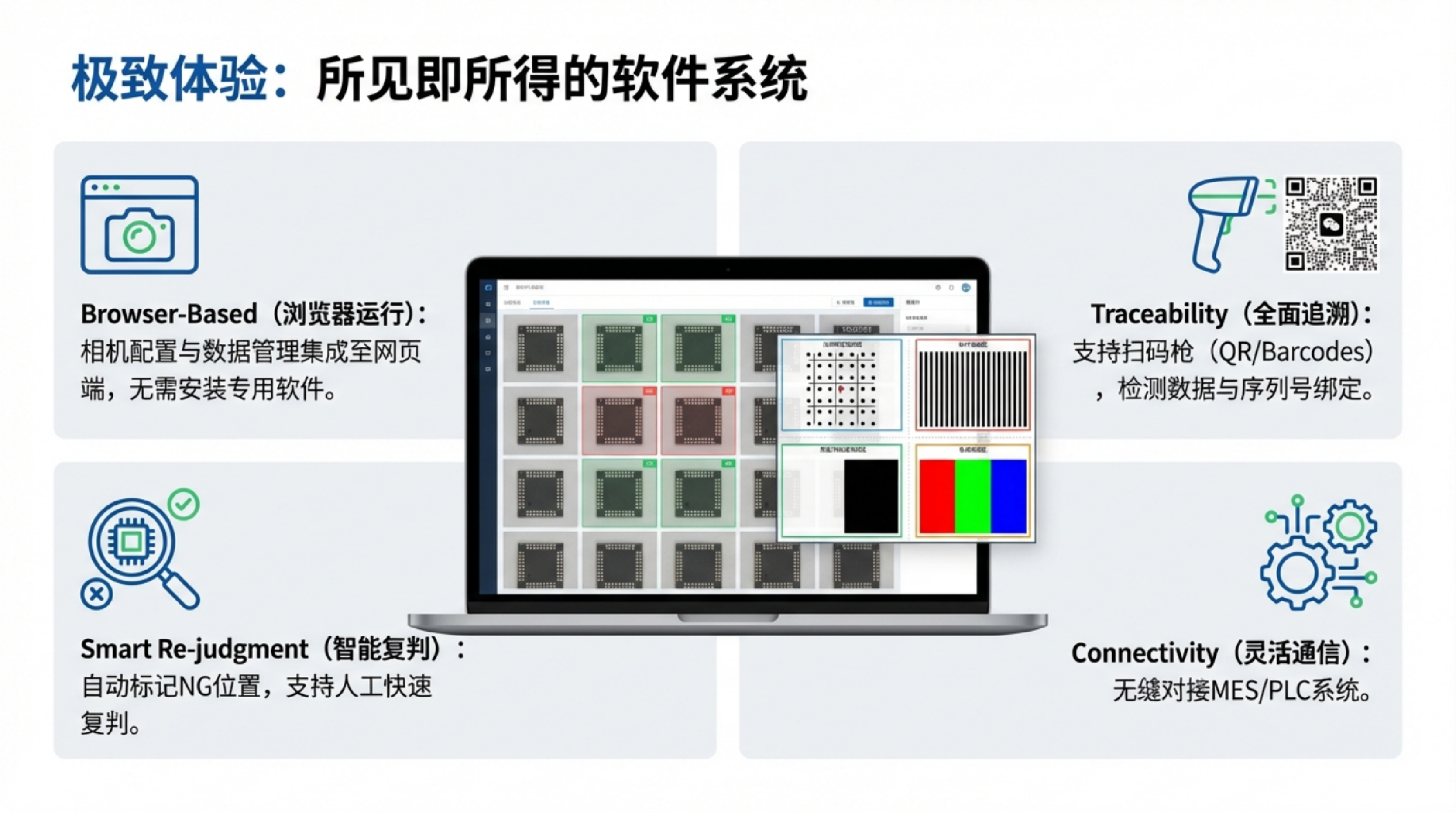

• 远程监控：支持PC/手机端远程查看检测状态
• 报表导出：自动生成日报/周报/月报，支持Excel/PDF导出
KYF-VIS-MAG系统不仅适用于磁性材料检测，还可延展至：
• 硬质合金：钨钢、陶瓷刀片等表面缺陷和尺寸检测
• 粉末冶金：粉末冶金零件表面缺陷、密度分布检测
• 精密陶瓷：氧化铝、氧化锆陶瓷表面缺陷检测
• 金属粉末：金属粉末颗粒形貌、粒度分布检测
• 半导体材料：硅片、晶圆表面缺陷检测
"KYF-VIS-MAG对钕铁硼的裂纹检测非常精准，连0.05mm的微小裂纹都能稳定检出。而且尺寸测量精度从人工的±0.05mm提升到了±0.01mm，我们的电机客户对磁体质量非常满意。"——客户质量总监
"系统上线后，我们的质检员从每班8人减少到2人，而且检测覆盖率从抽检变成了100%全检。镀层缺陷的检出率提升特别明显，帮我们避免了好几次批量质量问题。"——客户生产经理
