一、拉拔力测试在连接器可靠性验证中的核心地位

连接器、线束、端子是电子电气系统中信号和电力传输的关键接口。其机械连接可靠性直接影响整机系统的稳定性和安全性。据统计，电子设备故障中约30%与连接器失效相关，而连接器失效的首要原因就是插拔力异常或保持力不足导致的接触不良。

拉拔力测试（Pull Force Test / Insertion & Extraction Force Test）是评估连接器机械连接可靠性的标准方法，通过量化测量插拔过程中的力值变化，判断产品是否符合设计规范和行业标准。科迎法电气卧式/立式拉拔力测试仪系列产品，覆盖从微型电子连接器到大型工业接插件的全量程测试需求。

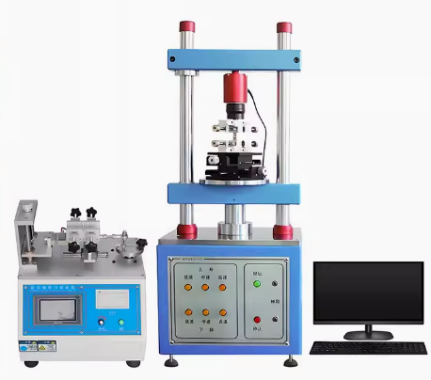

二、卧式与立式拉拔力测试仪的技术差异与选型要点

2.1 卧式拉拔力测试仪

卧式拉拔力测试仪（Horizontal Pull Tester）的测试方向为水平方向，样品固定在工作台上，测试夹具沿水平方向施加拉力或推力。

结构特点：

• 开放式测试空间：便于安装长尺寸线束、电缆组件

• 多工位扩展：可配置多个测试工位，实现批量测试

• 卧式夹具系统：适配各种连接器接口形式（USB、HDMI、RJ45、圆形连接器等）

• 力值传感器前置：减少传动误差，提升测试精度

适用场景：

• 线束组件：整车线束、航空线束、工业控制线缆的拉拔力测试

• 连接器对插测试：公母连接器插拔力、保持力、分离力测量

• 端子压接验证：压接端子的拉脱力、保持力测试

• 焊接可靠性：焊点抗拉强度、剪切强度测试

2.2 立式拉拔力测试仪

立式拉拔力测试仪（Vertical Pull Tester）的测试方向为垂直方向，样品通过夹具固定在测试平台上，测试夹具沿垂直方向施加拉力。

结构特点：

• 垂直加载：重力方向与测试方向一致，减少侧向力干扰

• 高精度导向：滚珠丝杠+直线导轨，确保加载方向精准

• 大行程设计：最大行程可达1000mm，满足长样品测试

• 安全防护：透明防护罩+紧急停止，保障操作安全

适用场景：

• PCB板级测试：板对板连接器、排针排母的插拔力测试

• 微型连接器：手机、平板、可穿戴设备的精密连接器测试

• 材料力学：塑料、橡胶、金属材料的拉伸强度测试

• 包装行业：胶带剥离力、薄膜拉伸强度、封合强度测试

2.3 卧式vs立式选型对比

三、拉拔力测试核心参数与标准解读

拉拔力测试的核心参数包括：

• 插入力（Insertion Force）：连接器插入过程中最大力值，反映插入手感

• 拔出力（Extraction Force）：连接器拔出过程中最大力值，反映保持能力

• 保持力（Retention Force）：连接器保持连接状态的最小力值

• 破坏力（Breakaway Force）：导致连接器结构破坏的最小力值

• 力-位移曲线：记录整个插拔过程的力值变化，用于分析配合特性

主要测试标准：

• IPC-TM-650：印制板连接器测试方法

• MIL-STD-1344：电连接器通用测试规范

• GB/T 5095：电子设备用机电元件基本试验规程

• IEC 60512：电子设备用连接器试验和测量

• EIA-364：电连接器和插座测试程序

四、科迎法拉拔力测试仪产品系列

科迎法电气基于精密力学测量技术，推出覆盖全应用场景的拉拔力测试仪产品系列：

五、客户案例：新能源汽车高压连接器拉拔力测试项目

5.1 项目背景

某国内知名新能源汽车连接器制造商，年产能超过2000万套高压连接器，产品供应比亚迪、蔚来、小鹏等主流车企。随着800V高压平台的普及，高压连接器对插拔力和保持力的要求更加严苛。客户原有的手动测试设备精度低、效率差，无法满足批量生产和来料检验的需求。

测试需求：

• 测试对象：高压大电流连接器（额定电流200A-600A）

• 插入力范围：50N-300N（不同规格）

• 拔出力范围：30N-200N（不同规格）

• 测试精度：±0.5%FS

• 测试效率：每小时≥200件

• 数据追溯：每批次测试数据自动记录，支持SPC分析

5.2 科迎法解决方案

科迎法为客户定制了KYF-PULL-H-5kN卧式拉拔力测试系统（双工位配置）：

硬件配置：

• 双工位卧式测试平台，左右工位独立运行，互不干扰

• 5kN高精度力值传感器，精度±0.5%FS，分辨率0.1N

• 伺服电机驱动，速度范围0.01-500mm/min无级可调

• 专用连接器夹具库，覆盖客户全系列连接器型号

• 工业触摸屏+PLC控制，操作界面友好

软件系统：

• 预设测试程序：插入力测试、拔出力测试、循环插拔测试

• 实时力-位移曲线显示，支持曲线对比分析

• 自动判定：OK/NG结果自动输出，NG品声光报警

• 数据管理：测试数据自动存储，支持Excel导出和MES上传

• SPC统计分析：CPK、PPK等质量指标自动计算

5.3 项目成果

• 测试效率：从每小时80件提升至240件，效率提升200%

• 测试精度：从±2%提升至±0.5%，数据可靠性大幅提升

• 人工成本：每台设备替代3名测试人员，年节省人工约36万元

• 质量追溯：100%批次数据可追溯，客户审核通过率100%

• 设备稳定性：连续运行12个月，故障率<1%

• ROI回收周期：10个月

六、拉拔力测试仪选型指南

企业在选购拉拔力测试仪时，建议从以下维度进行综合评估：

1. 量程匹配：根据被测样品最大力值选择量程，建议预留20%余量

2. 结构形式：线束/电缆选卧式，PCB/微型器件选立式

3. 精度要求：常规质检±1%FS即可，研发测试建议±0.5%FS

4. 测试速度：根据产线节拍选择，高速产线需配置伺服驱动

5. 夹具适配：确认供应商是否提供专用夹具或支持定制

6. 数据管理：是否支持数据存储、导出、MES对接、SPC分析

7. 标准合规：确认是否符合IPC、MIL、GB/T等行业标准要求

七、技术延展性

科迎法电气拉拔力测试仪不仅适用于连接器测试，还可延展至：

• 医疗器械：导管、注射器、输液器的插拔力和密封性测试

• 食品包装：瓶盖开启力、包装袋封口强度、吸管插入力测试

• 纺织行业：纱线断裂强度、织物撕裂强度、拉链拉合力测试

• 建筑材料：胶粘剂剥离强度、防水卷材拉伸强度测试

客户评价

"科迎法的卧式拉拔力测试仪彻底解决了我们高压连接器的批量测试难题。双工位设计效率很高，而且力-位移曲线显示非常直观，配合性不好的连接器一眼就能看出来。"——客户质量经理

"设备运行一年多了，稳定性非常好，故障率不到1%。科迎法的夹具定制服务也很到位，我们新开发的连接器型号，两周就能拿到专用夹具。"——客户设备主管
